Marca: SOLH de Richge Technology

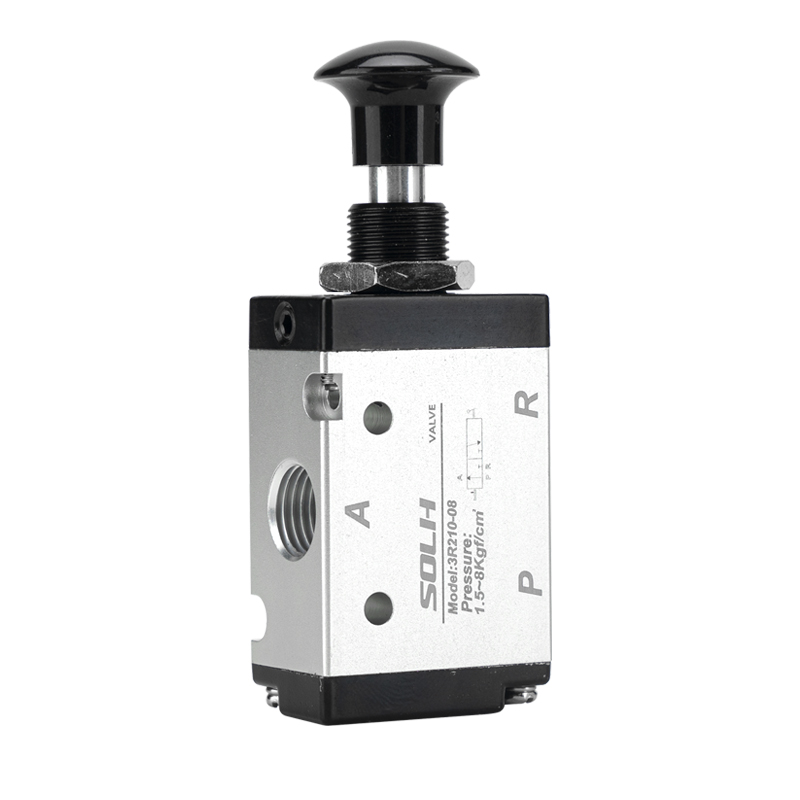

La serie SOLH 3L es un estándar AirTACVálvula de control direccional manual push-pull de 3/2 vías con diseño normalmente cerrado (NC). Conmuta directamente los circuitos neumáticos mediante la acción de empujar y tirar del mango axial. Como componente neumático puramente manual sin fuentes de accionamiento eléctricas o neumáticas, se aplica especialmente al control de cilindros de simple efecto, encendido y apagado de circuitos de aire, operación de avance lento y sistemas de bloqueo de seguridad de equipos, ampliamente utilizado en escenarios de depuración, parada de emergencia y trabajo a prueba de explosiones.
1.1 Definición de interfaz estándar de 3 puertos
• Puerto P: Puerto de entrada de aire comprimido principal
• un puerto: Puerto de salida de trabajo, conectado a cilindros de simple efecto
• Puerto R: Puerto de escape, instalación de silenciador de soporte para reducción de ruido
• Modo de conducción: Operación manual recta axial push-pull
• Característica estructural: Estructura tipo carrete de precisión, cuerpo de aleación de aluminio de alta resistencia, mecanismo de reinicio automático con resorte incorporado
• Estado de reinicio normal: El resorte interno aprieta el carrete, la entrada P está cerrada, el puerto de trabajo A se comunica con el puerto de escape R para aliviar la presión.
• Estado de extracción de trabajo: Tire manualmente de la manija axial para invertir el núcleo de la válvula, el puerto P se comunica con el puerto A para suministro de aire, el puerto de escape R está cerrado para impulsar la acción del cilindro.
• Reinicio de liberación: Afloje la manija, la válvula se reinicia automáticamente mediante la fuerza del resorte, corta la entrada de aire y elimina la presión residual.
• Lógica central: Estructura NC estándar normalmente cerrada con función de reinicio manual, que previene eficazmente el mal funcionamiento y garantiza la seguridad del equipo.

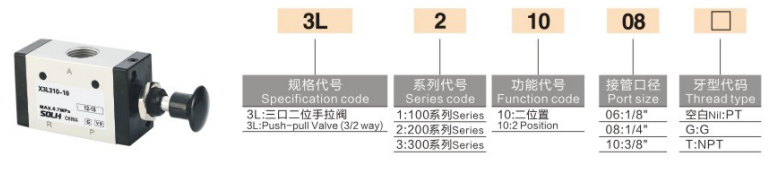

1. Lógica de codificación: 3L [Código de tamaño] 10 - [Tamaño de puerto] [Tipo de rosca]
|
Segmento de código |
Definición detallada |
|
3L |
Serie de válvulas de tracción manual de 3/2 vías |
|
Código de tamaño |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Código fijo para estructura de reinicio por resorte de 3/2 vías |
|
Tamaño del puerto |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Tipo de hilo |
En blanco = rosca estándar PT; T=rosca NPT; hilo G=G |
2. Modelos comunes convencionales
• 3L110-06: Puerto G1/8, válvula de tracción manual de tamaño mini para sistemas microneumáticos
• 3L210-08: Puerto G1/4, modelo más universal, perfectamente combinado con cilindros estándar de simple efecto
• 3L310-10: Puerto G3/8, diseño de flujo grande para equipos de cilindros de alto empuje
• 3L410-15: Puerto G1/2 de gran diámetro, adecuado para circuitos neumáticos de gran flujo y servicio pesado
|
Elemento de parámetro |
Especificación |
|
Medio de trabajo |
Aire comprimido filtrado (precisión de filtración ≥40μm) |
|
Rango de presión de trabajo |
0.15～0,8 MPa |
|
Presión de prueba |
1,2 MPa |
|
Rango de temperatura de trabajo |
-20℃～+70 ℃ |
|
3L110-06 Parámetro de flujo |
Área efectiva 10,2 mm², Cv=0,6 |
|
3L210-08 Parámetro de flujo |
Área efectiva 17,0 mm², Cv=1,0 |
|
Parámetro de flujo 3L310-10 |
Área efectiva 28,0 mm², Cv=1,65 |
|
Requisito de lubricación |
Diseño sin lubricante (lubricación opcional para condiciones especiales) |
|
Método de instalación |
Montaje en panel/montaje en base, instalación fija multiposición |
|
Material del cuerpo |
Aleación de aluminio de alta resistencia |
• Diseño de seguridad manual puro a prueba de explosiones: Sin componentes eléctricos ni fuentes de control de aire, cero riesgo de chispas. Adecuado para paradas de emergencia, depuración de equipos y entornos con polvo a prueba de explosiones con una seguridad operativa ultraalta.
• Operación de vaivén axial que ahorra mano de obra: Acción de mango lineal recta con retroalimentación clara y marcha atrás nítida, sensación de mano estable y no es fácil de atascar.
• Reinicio automático de resorte y seguridad NC: Estado normalmente cerrado predeterminado, se reinicia y corta automáticamente el suministro de aire después de soltar el mango, evitando eficazmente la acción continua causada por un mal funcionamiento.
• Estructura compacta y duradera: Cuerpo integrado de aleación de aluminio con diseño de carrete de baja fricción, sellado confiable, resistencia al desgaste y larga vida útil.
• Combinación profesional de cilindros de simple efecto: Lógica de circuito de aire dedicada de 3/2 vías, perfectamente adaptada a cilindros de simple efecto con retorno por resorte, como mecanismos de sujeción y expulsión.
• Alta compatibilidad e intercambiabilidad: Tamaño de instalación consistente con válvulas de control neumático de la serie 3A, que admite el reemplazo directo y el cambio de modos de control manual/neumático.
• Control manual de cilindros de simple efecto para sistemas de sujeción, expulsión y retorno por resorte.
• Control de encendido y apagado del circuito neumático, interruptor de seguridad de mantenimiento y depuración de avance del equipo.
• Control neumático manual para zonas a prueba de explosiones, entornos industriales sin energía y polvorientos.
• Sistemas lógicos neumáticos combinados con válvulas neumáticas 3A para control compuesto manual/neumático
La serie SOLH 3L es una válvula push-pull manual normalmente cerrada NC de 3/2 vías clásica con reinicio automático por resorte. Es un componente de control manual estándar compacto, seguro y duradero especialmente diseñado para sistemas neumáticos de cilindros de simple efecto.
