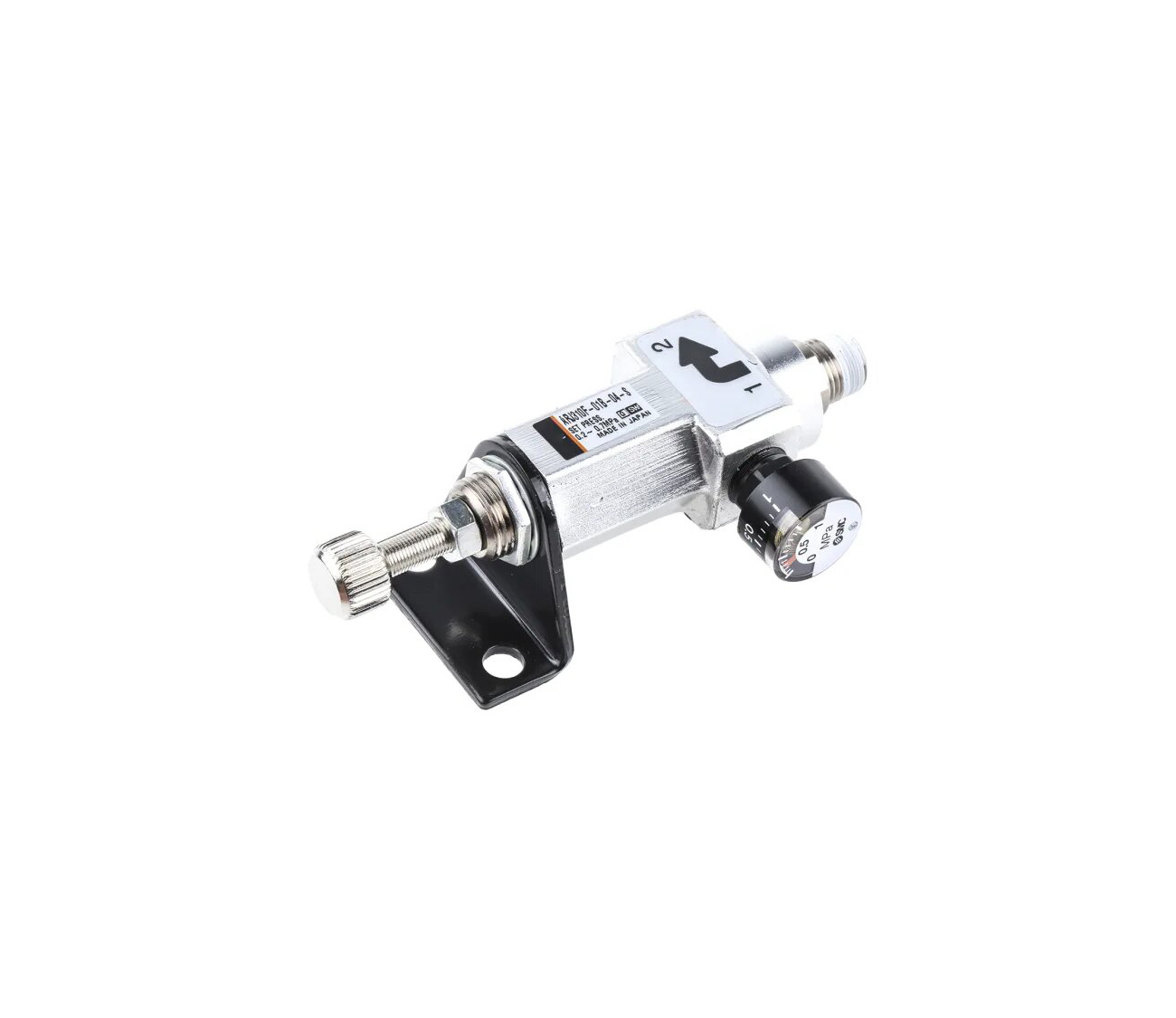

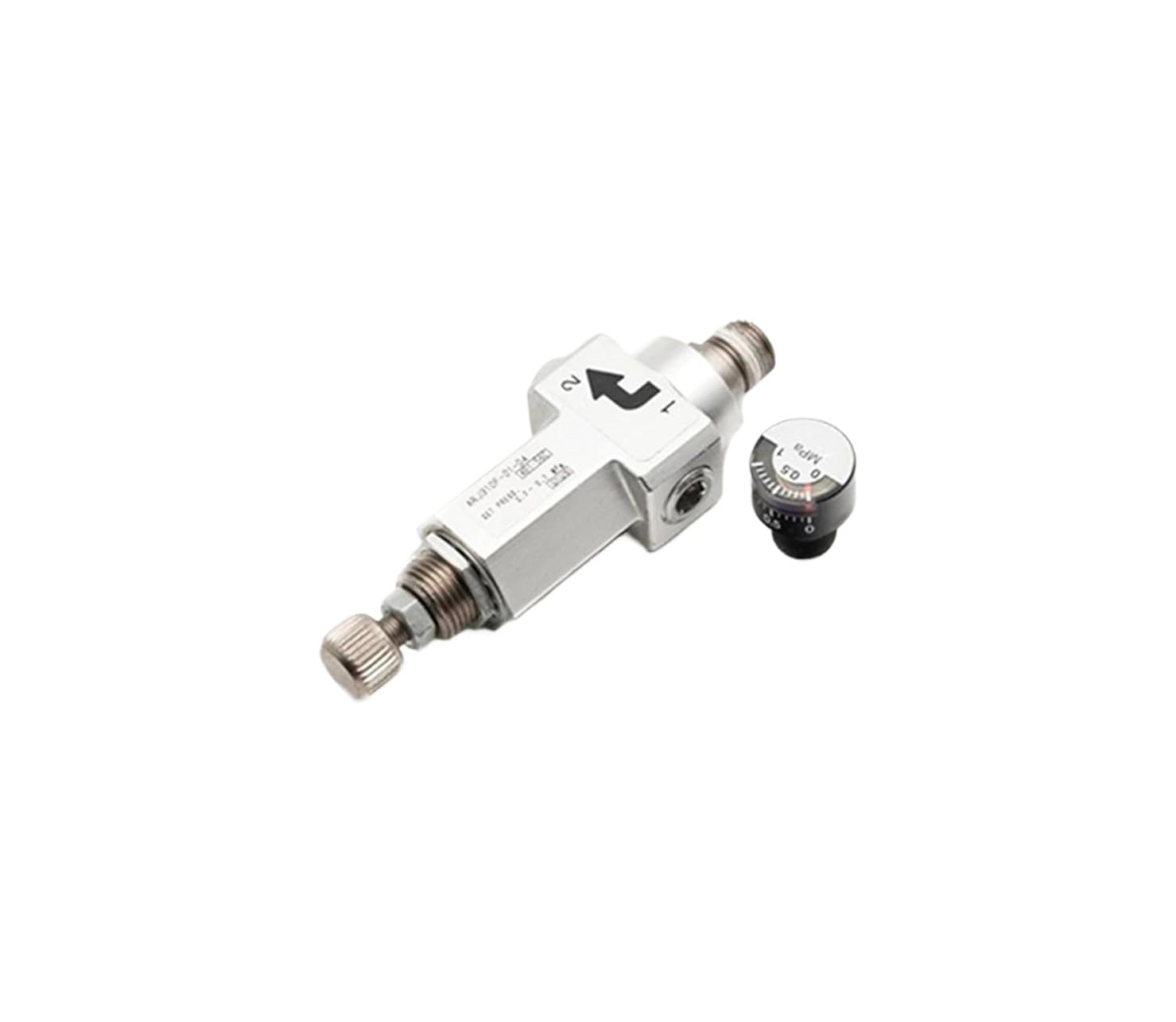

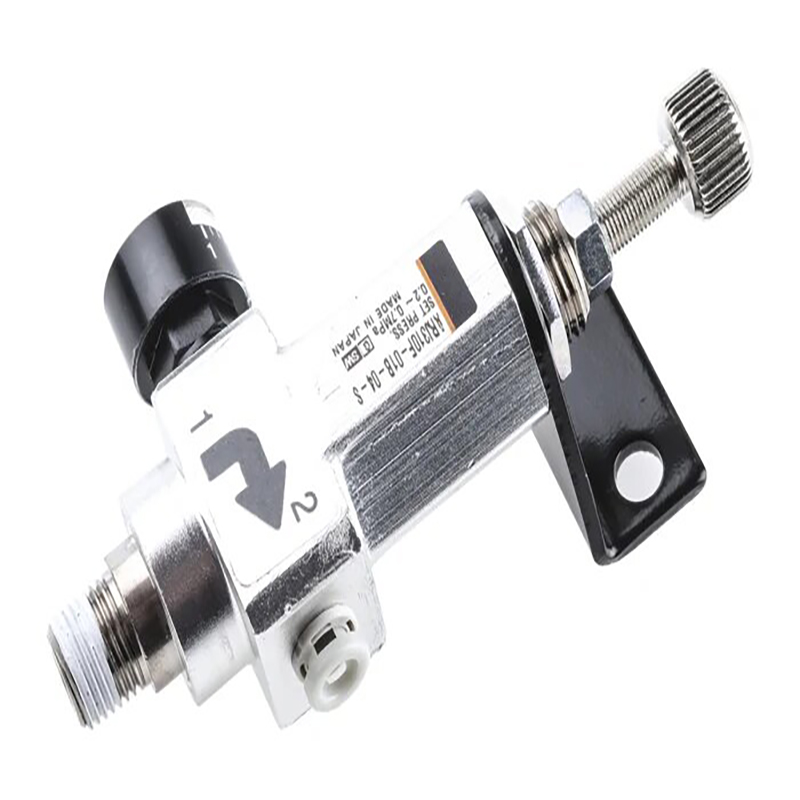

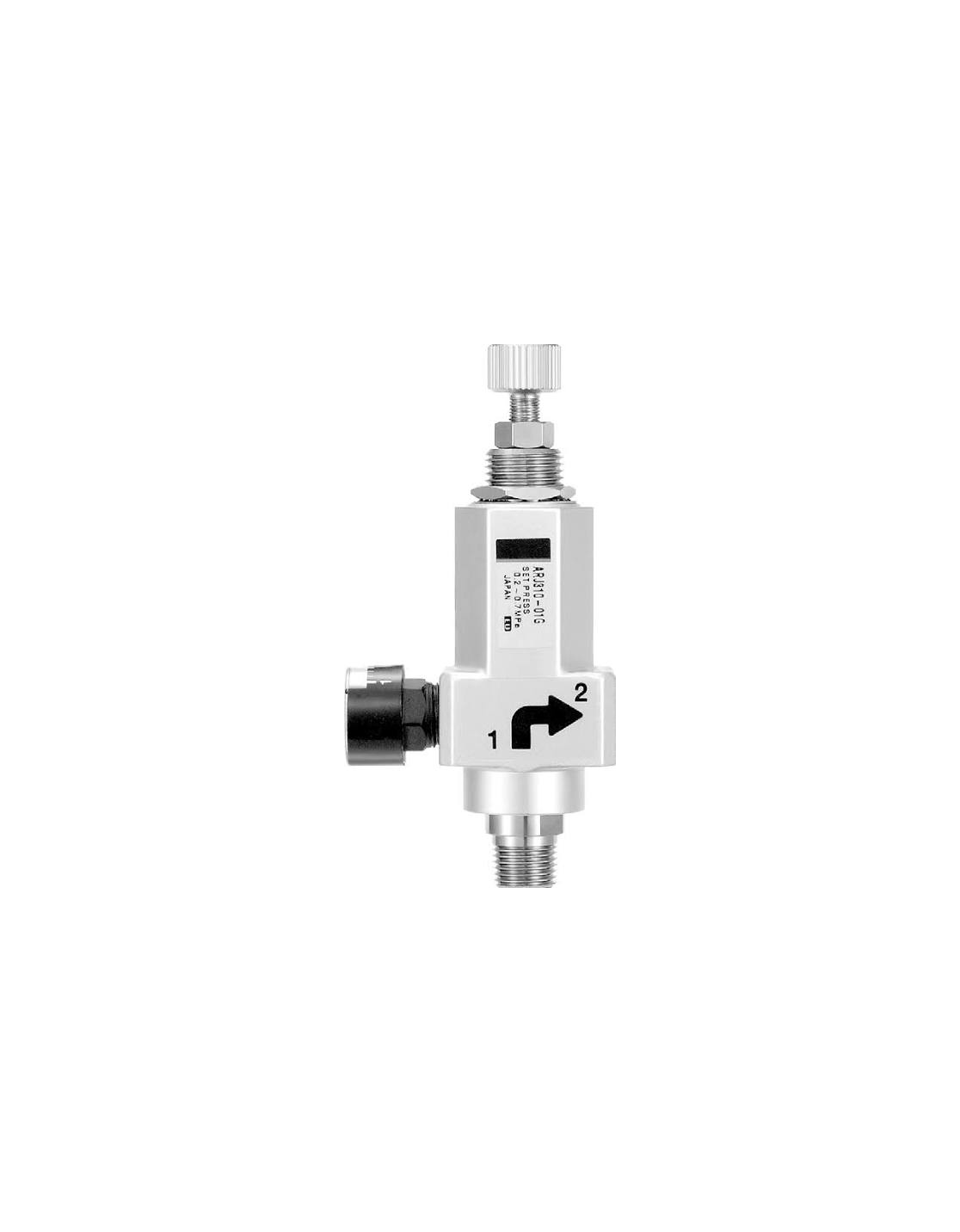

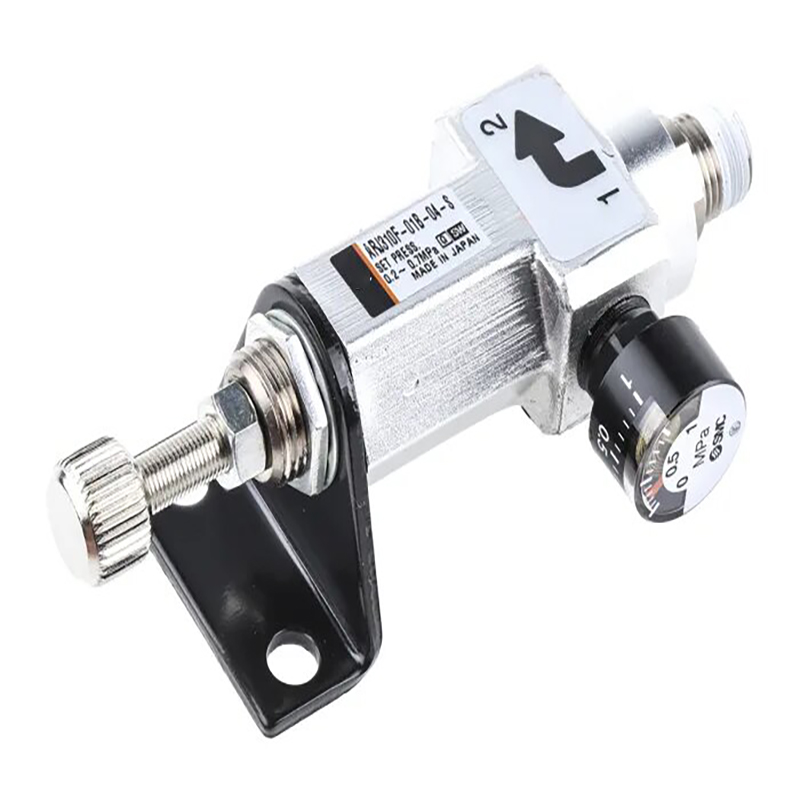

Regulador de presión en miniatura serie ARJ310 (operación directa de alivio)

Marca:SOLH de Richge Technology (睿其格科技)

Descripción general del producto

     La serie SOLH ARJ310 es un regulador de presión de precisión ultracompacto de alivio de acción directa para espacios de instalación estrechos y control de presión de alta precisión de bajo flujo. Sus dimensiones generales y rendimiento son totalmente intercambiables con los reguladores originales SMC ARJ310 para reemplazo directo del equipo.

Estructura y funciones principales

     --Estructura: Tipo de pistón de acción directa con ventilación de alivio incorporada

     --Diseño de dos puertos (entrada/salida); El exceso de presión se elimina automáticamente a través del canal de alivio interno.

     --Función: Reducir constantemente la presión del aire de entrada al valor de salida preestablecido, suprimir la fluctuación de presión y ofrecer protección contra sobrepresión.

     --Diseño integrado con salida push-in de un toque y roscas de entrada duales opcionales para cableado flexible

Especificaciones técnicas

     --Medio de trabajo: Aire comprimido industrial limpio y general

     --Presión máxima de funcionamiento: 0,8 MPa

     --Presión de prueba: 1,2 MPa

     --Rango de presión ajustable

     --Rango estándar: 0,2–0,7 MPa

     --Versión de baja presión: 0,05–0,2 MPa

     --Temperatura ambiente y media: -5 ℃ ~ +60 ℃ (sin congelación interna)

     --Peso neto: Aprox. 65g

     --Ancho del cuerpo: 18,5 mm, adecuado para apilamiento de colectores densos

     --Grado de protección: IP65

Configuración del puerto

Puerto de entrada (dos estilos seleccionables)

     --Rosca interna M5×0.8

     --Rc1/8 rosca externa

Puerto de salida

     Rosca hembra Rc1/8 con conector a presión integrado, compatible con tubos métricos φ4/φ6, tubos imperiales de 5/32" y 1/4"

Puerto de calibre

     Rosca hembra Rc1/8, compatible con minimanómetros de la serie G15

Definición de código de modelo (Ejemplo: ARJ310F-01-04)

     --ARJ310: Serie base mini regulador

     --F: Equipado con racor instantáneo incorporado; omitido para la versión con rosca completa

     --01: rosca estándar Rc1/8

     --04: Para tubería φ4; 06 representa el tubo φ6

     --N01: Opción de rosca NPT1/8

Modelos más vendidos

     --ARJ310-01: Versión roscada completa sin puerto de inserción

     --ARJ310F-01-04: Push-in integrado para manguera φ4

     --ARJ310F-01-06: Push-in integrado para manguera φ6

     --ARJ310F-N01-03: Entrada roscada NPT1/8

Ventajas principales del producto

     --Diseño liviano ultrapequeño: peso de 65 g y cuerpo estrecho de 18,5 mm que se adapta a diseños de equipos muy compactos

     --Opciones de rosca de entrada dual (M5 / Rc1/8) para adaptar diversos diseños de tuberías

     --La ​​salida a presión construida en fábrica elimina conectores adicionales y acorta el tiempo de montaje

     --El mecanismo de alivio incorporado libera automáticamente la sobrepresión para una presión de salida estable

     --Admite métodos de montaje dual con tuerca de panel y soporte externo

     --La ​​estructura de acción directa permite una baja presión de arranque de hasta 0,05 MPa

Escenarios de aplicación típicos

     Mini cilindros de aire, pequeñas pinzas neumáticas, boquillas de soplado de aire de precisión Ensamblaje de productos electrónicos, dispositivos médicos, equipos de inspección y producción de semiconductores Dispensadores de fluidos, instrumentos de prueba de fugas de aire Maquinaria de automatización compacta, islas de válvulas y unidades de tratamiento de aire mini FRL

Comparación de modelos: ARJ310 VS ARJ210

Resumen de una oración

     El miniregulador de presión de alivio ARJ310 presenta un cuerpo ultracompacto, entrada de doble rosca, conector a presión integrado y alta precisión, lo que sirve como la solución óptima de control de presión para sistemas neumáticos compactos de bajo flujo.
