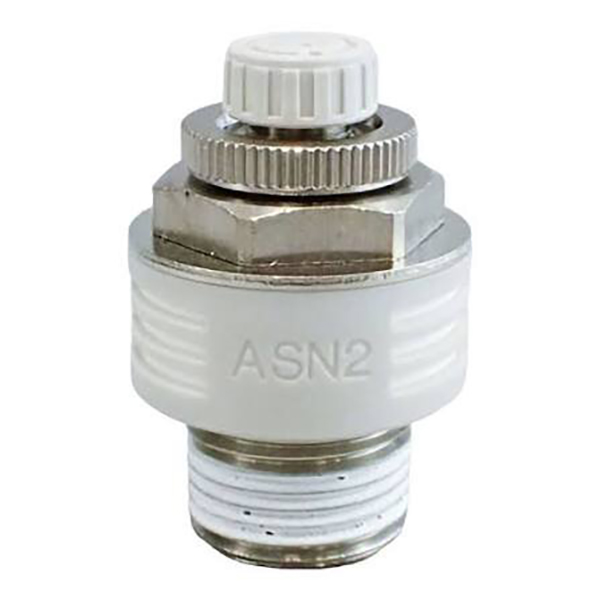

Válvula reguladora de escape con silenciador serie ASN2

Válvula reguladora de escape serie ASN2 con silenciador | Control de velocidad integrado y válvula de reducción de ruido

Marca: SOLH de Richge Technology | Válvula silenciadora de acelerador neumática integrada compatible con SMC

1. Descripción general del producto

     La serie SOLH ASN2 es unaVálvula reguladora de escape todo en uno con silenciador incorporado, especialmente diseñado para montaje directo en el puerto de escape EXH de válvulas solenoides neumáticas. Integra funciones de regulación de la velocidad del escape y reducción de ruido en una sola unidad, eliminando la necesidad de instalar un silenciador por separado. Al adoptar una estructura de aceleración de válvula de aguja de precisión y un diseño de ajuste anticaída, el ASN2-A mejorado de tipo resina presenta un cuerpo liviano, un ajuste de escala preciso y una función de bloqueo de empuje hacia abajo. Es una solución de control de velocidad de escape rentable, que ahorra espacio y de alta estabilidad para circuitos de válvulas solenoides neumáticas estándar.

2. Funciones de trabajo principales y ventajas

     • Instalación del puerto EXH del solenoide especial: A diferencia de las válvulas de mariposa del extremo del cilindro, la ASN2 se instala exclusivamente en los puertos de escape de la válvula solenoide para una regulación profesional de la velocidad de mariposa de salida, optimizando el diseño general del circuito neumático.

     • Lógica de aceleración de escape de precisión: Control de estrangulamiento de salida estándar; La rotación en el sentido de las agujas del reloj reduce el flujo de aire para un movimiento más lento del cilindro, la rotación en el sentido contrario a las agujas del reloj aumenta el flujo de aire para una acción más rápida, logrando un ajuste continuo de la velocidad.

     • Silenciador integrado de alta eficiencia: Estructura incorporada de reducción de ruido de alto rendimiento, que logra una reducción de ruido de más de 20 dB incluso en condiciones de flujo máximo, resolviendo eficazmente la contaminación acústica del escape neumático.

     • Estructura anticaída de válvula de aguja: La perilla de ajuste adopta un diseño antiaflojamiento y anticaída, lo que evita que la perilla se caiga y la desviación de parámetros causada por la vibración prolongada del equipo, lo que garantiza un funcionamiento estable a largo plazo.

3. Reglas de codificación de modelos y definición de especificaciones

     Ejemplo de modelo típico: ASN2-02A

     • COMON2: Código de serie para válvula de mariposa de escape integrada con silenciador

     • Código de calibre: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • un sufijo: Tipo de resina liviana mejorada, equipada con estructura de bloqueo a presión y ventana de escala de precisión

     • Sufijo S: Rosca prerecubierta con agente sellador para mayor estanqueidad

     • N Sufijo: Rosca estándar americana NPT (rosca R predeterminada sin sufijo)

4. Especificaciones y parámetros estándar de la serie completa

5. Parámetros técnicos básicos

6. Funciones mejoradas del tipo de resina ASN2-A

     • Diseño ultraligero: Adopta material de resina de alta resistencia, peso reducido en aproximadamente un 80% en comparación con el cuerpo principal de metal tradicional, minimizando la carga en el puerto de escape de la válvula solenoide.

     • Ventana de escala de precisión: Equipado con indicador de escala vernier, que admite microajuste de 1/4 de círculo. El parámetro de flujo es visible y cuantificable, logrando una gestión de flujo estandarizada y repetible.

     • Cómodo bloqueo por empuje: Innovadora estructura de bloqueo con perilla abatible. Después del ajuste de velocidad, presionar la perilla puede bloquear la posición del parámetro, evitando efectivamente la desviación de velocidad causada por la vibración del equipo y garantizando una precisión de operación constante.

7. Distinción de selección de modelo: Serie ASN2 vs AS/ASV/ASC

8. Pautas y precauciones de instalación

     • Método de instalación estándar: Atornille directamente la válvula en el puerto de escape EXH de la válvula solenoide con el cuerpo de la válvula hacia afuera, reservando suficiente espacio operativo para el ajuste diario de la velocidad.

     • Restricciones de circuito aplicables: No aplicable a circuitos con válvulas de retención de posición media y válvulas unidireccionales operadas por piloto, que pueden causar una acción anormal del cilindro y un funcionamiento inestable.

     • Operación de bloqueo a prueba de vibraciones: Después de completar la depuración del flujo de aire y la velocidad, bloquee la perilla de ajuste para evitar la desviación de la velocidad de funcionamiento causada por la vibración prolongada del equipo.

Resumen de una oración

     La serie SOLH ASN2 es una válvula silenciadora y estranguladora de escape integrada dedicada a los puertos de escape de la válvula solenoide. Con reducción de ruido, velocidad ajustable precisa, estructura anticaída a prueba de vibraciones y opción de actualización de resina liviana, simplifica la instalación del circuito neumático, reduce el ruido de escape y es el accesorio de reducción de ruido y control de velocidad económico óptimo para sistemas de solenoide neumático estándar.
