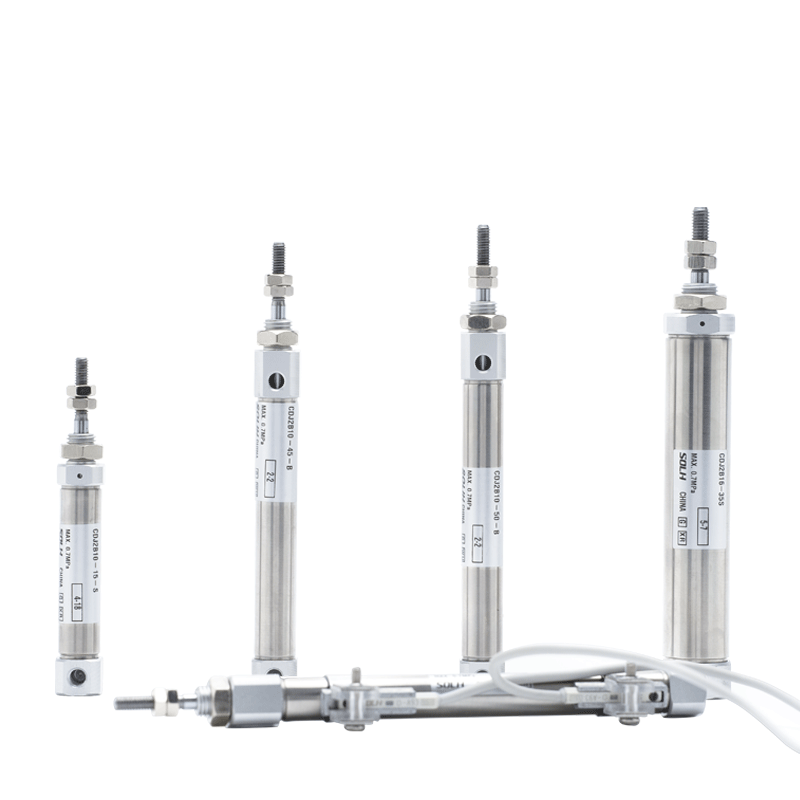

Mini cilindro de acero inoxidable serie CDJ2 (doble/simple efecto)

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH CDJ2 es un mini cilindro de acero inoxidable tipo bolígrafo equipado con un anillo magnético, totalmente intercambiable con la serie SMC CJ2. Tamaños de orificio: φ6 / 10 / 16 mm. Características sobresalientes: contorno ultracompacto, construcción liviana, resistencia a la corrosión y operación estable de alta velocidad y alta frecuencia. Ampliamente utilizado en estaciones de espacios confinados en electrónica, medicina, procesamiento de alimentos y automatización de precisión; Actuador lineal en miniatura convencional.

Estructura central y características de diseño

   1. Especificación estándar: Coincide con el estándar dimensional del mini cilindro SMC (no estándar ISO), dimensiones de montaje universales en la industria.

   2. Material: cilindro y vástago de pistón de acero inoxidable 304, resistente al óxido y a la corrosión, adecuado para entornos de producción húmedos, ácidos débiles, álcalis débiles y limpios.

   3. Estructura: Cilindro redondo recto, tapas de extremo engarzadas, diseño sin tirantes, volumen ultrapequeño. CDJ2-16×100 sólo aprox. 120g.

   4. Variantes de operación

      -- CDJ2B Doble efecto: Suministro de aire en ambos extremos, modelo estándar universal

      -- CDJ2E De simple efecto: retorno por resorte; CDJ2ET: extensión de resorte

     -- CDJ2KB No giratorio: vástago de pistón hexagonal para posicionamiento preciso y antitorsión

   5. Cojín: Cojín de goma estándar; Cojín de aire (sufijo Z) opcional para aplicaciones de alta velocidad para reducir el impacto y el ruido.

   6. Sellado: Sello de baja fricción con ranura para depósito de aceite. Baja presión de arranque (0,06 MPa), funcionamiento sin aceite, vida útil ≥5 millones de ciclos.

   7. Detección de posición: Anillo magnético incorporado, compatible con interruptores magnéticos de las series M9B / A93 / Z73 para monitorear la posición del pistón.

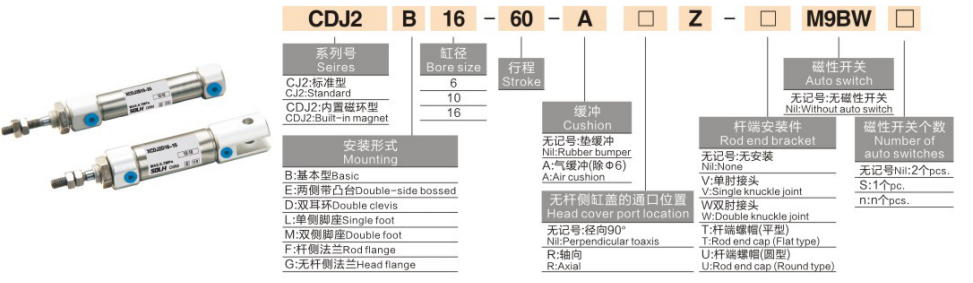

Regla de codificación de modelo completa

   1. Ejemplo de modelo: CDJ2B16-50Z-B

   2. Ejemplos de referencia de pedidos estándar

     -- CDJ2B10-30-B: Diámetro interior 10, carrera 30, doble efecto, cojín de goma, equipado con imán

     -- CDJ2E6-15-B: Diámetro 6, carrera 15, retorno por resorte de simple efecto

     -- CDJ2KB16-50-B: Diámetro interior 16, carrera 50, vástago de pistón hexagonal no giratorio

Especificaciones técnicas del núcleo universal

Fuerza teórica de empuje y tracción a 0,5 MPa (varilla única, unidad: N)

   1. CDJ2B de doble efecto

   2. CDJ2E de simple efecto (retorno por resorte a 0,5 MPa)

Formas de montaje y modelos derivados

   1. Accesorios de montaje

     -- B Tipo básico: Instalación directa a través de roscas de tapa (más utilizada)

     -- Brida F: Montaje con brida del lado del vástago/del lado del cabezal

     -- Soporte de pie L: fijación de un solo pie

     -- D Doble horquilla: Doble horquilla trasera (φ10/16)

     -- Montaje E Boss: Resaltes de montaje de orientación múltiple en tapas de extremo

   2. Serie Derivada Principal

     -- CDJ2B: Doble efecto estándar

     -- CDJ2E: Simple efecto, retracción por resorte (retracción automática después del corte de aire)

     -- CDJ2ET: Simple efecto, extensión por resorte (extensión automática después del corte de aire)

     -- CDJ2KB: Vástago de pistón hexagonal antigiro

     -- CDJ2RB: versión delgada de montaje directo sin salientes de montaje

Guía de selección rápida de 3 pasos

   1. Selección del diámetro interior: Calcule el empuje/carga requerido, reserve ≥50% de margen de seguridad; Elija un diámetro más pequeño para una mayor velocidad cíclica.

   2. Confirmación de carrera: agregue un margen adicional de 10 a 20 mm en el recorrido efectivo; Carrera máxima: doble efecto 200 mm, simple efecto 100 mm.

   3. Coincidencia de configuración

     -- Tipo de acción: Doble efecto → B; retracción por resorte de simple efecto → E; posicionamiento antigiro → KB

     -- Amortiguador: funcionamiento a alta velocidad, seleccione el colchón de aire Z

     -- Retroalimentación de posición: seleccione el modelo equipado con imán, combine los interruptores magnéticos M9B/A93

Resumen de una oración

     El mini cilindro tipo pluma de acero inoxidable SOLH CDJ2 es intercambiable con SMC CJ2, disponible en variantes de varilla hexagonal de doble acción, simple acción y no giratoria, cojín de caucho/aire opcional, diseño libre de aceite resistente a la corrosión, actuador lineal en miniatura compacto de alta frecuencia ideal para equipos electrónicos, médicos y automatizados de alimentos.
