1. Descripción general del producto y características estructurales principales

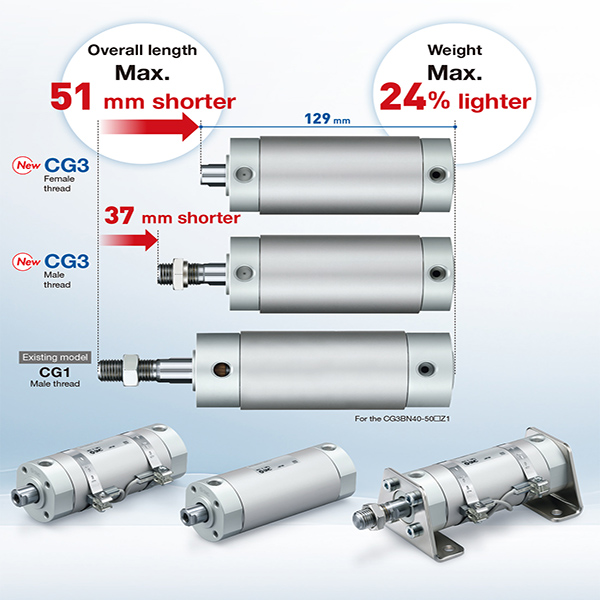

     La serie SOLH CG3/CDG3 es un cilindro neumático ligero de aleación de aluminio ultracorto de nueva generación, que sirve como actualización directa y reemplazo de la serie CG1 tradicional. Cubre un amplio rango de diámetros de φ20 a φ100 mm, con una reducción de longitud total máxima de 51 mm y una reducción de peso del 24 % en comparación con CG1. Con un cuerpo ultracompacto, un peso ultraligero, un funcionamiento silencioso a alta velocidad y un diseño sin aceite y sin mantenimiento, es perfectamente adecuado para escenarios de funcionamiento de carga media y ligera, carrera larga, alta frecuencia y espacio limitado, y se aplica ampliamente en líneas de producción automatizadas, equipos electrónicos, maquinaria de embalaje y sistemas de automatización industrial ligera.

  1.1 Estándar de la industria y fuerte intercambiabilidad

     Desarrollada sobre la base del estándar de cilindro redondo de tipo corto SMC de nueva generación, la serie CG3 cuenta con una excelente intercambiabilidad de montaje con la antigua serie CG1, al tiempo que logra dimensiones generales más compactas, actualizando de manera efectiva equipos antiguos y optimizando la disposición del espacio mecánico sin modificaciones estructurales complicadas.

  1.2 Estructura de material liviano de primera calidad

     Adoptando una aleación de aluminio de alta resistencia para el tubo del cilindro y las tapas de los extremos, junto con un vástago de pistón cromado duro. La fórmula optimizada del material reduce el peso total en un 24 % en comparación con el CG1, y presenta una alta resistencia estructural, una excelente disipación de calor y una fuerte resistencia a la deformación, lo que garantiza un funcionamiento estable de alta frecuencia a largo plazo.

  1.3 Estructura compacta integrada y tubería flexible

     El tubo del cilindro integrado y la estructura de la cubierta del extremo con diseño de bloqueo de rosca simplifican el desmontaje, el montaje y el mantenimiento diario. El innovador diseño de tuberías de 4 vías (intervalo de 90°) proporciona una libertad ultraalta para la instalación y las tuberías, lo que resuelve el cuello de botella de instalación en espacios estrechos para equipos y admite esquemas de diseño mecánico diversificados.

  1.4 Tipos de mociones diversificadas para una cobertura completa de escenarios

     • Doble efecto (CG3B): Movimiento alternativo de entrada de aire de doble extremo, el tipo estándar más universal para conducción lineal automatizada convencional.

     • Simple efecto (CG3S/T): S = retorno por resorte, T = extensión por resorte; reinicio automático después de un corte de energía para escenarios de bloqueo de seguridad y reinicio de emergencia.

     • Doble varilla (CG3W): Movimiento sincrónico de varilla de doble extremo, carrera efectiva duplicada y excelente resistencia a la torsión para mecanismos de posicionamiento y articulación especiales.

     • Varilla no giratoria (CG3K): Vástago de pistón hexagonal antitorsión, rotación cero durante el funcionamiento para garantizar un posicionamiento repetido de alta precisión.

  1.5 Sistema de sellado optimizado y de alta gama

     Tope de goma estándar de alta elasticidad (N) para absorción básica de impactos y reducción de ruido; Amortiguador de aire tipo A opcional para operación frecuente a alta velocidad para eliminar el impacto final y extender la vida útil. Equipado con un anillo de sellado compuesto de baja fricción y una ranura de almacenamiento de aceite incorporada, el cilindro presenta una presión de arranque ultrabaja, un funcionamiento estable y un rendimiento de mantenimiento sin aceite, con una vida útil de más de 8 millones de ciclos.

  1.6 Configuración de inducción inteligente

     El modelo CDG3 viene con anillo magnético incorporado, compatible con interruptores magnéticos de las series M9B/A93/Z73 para detección de posición del pistón en tiempo real y control automático de enlace de señal PLC; La versión no magnética CG3 es aplicable para movimientos cíclicos simples sin requisitos de detección de posición.

2. Reglas completas de nomenclatura de modelos y ejemplos de pedidos

 1. Estructura típica del modelo: CDG3BN25-100Z

  2. Ejemplos de pedidos estándar

     • Modelo de Rosca Hembra Magnética de Doble Efecto: CDG3BN32-200Z (diámetro φ32, carrera de 200 mm, equipado con imán, rosca hembra en el extremo del vástago)

     • Modelo magnético de simple efecto con retorno por resorte: CDG3S40-100Z (diámetro φ40, carrera de 100 mm, reinicio por resorte de simple efecto, equipado con imán)

     • Modelo de precisión magnético no giratorio: CDG3K50-150Z (diámetro φ50, carrera de 150 mm, varilla antitorsión hexagonal)

3. Parámetros técnicos básicos (tipo estándar)

4. Datos teóricos de empuje y tensión de 0,5 MPa

  4.1 Tabla de tensión y empuje de doble efecto (CG3B)

  4.2 Tabla de rendimiento de simple efecto (retorno por resorte CG3S)

5. Tipos de montaje y modelos derivados

 5.1 Métodos de montaje universales diversificados

     • B tipo básico: Instalación directa a través de roscas de cubierta de extremo, el método de montaje más universal y rentable para accionamiento lineal estándar.

     • Soporte de pie L: Fijación mediante soporte de pie axial, especialmente diseñado para escenarios de instalación lateral y fijación horizontal.

     • Montaje de brida F/G: Montaje plano con brida lateral con varilla/sin varilla para posicionamiento fijo vertical y estabilización de cargas pesadas.

     • Montaje de horquilla C/D: Conexión de horquilla simple / horquilla doble, adecuada para estructuras mecánicas oscilantes y de varillaje.

     • E Montaje de muñón: Instalación de muñón lateral sin varilla, ideal para condiciones de trabajo de giro y balanceo.

  5.2 Serie de derivados básicos

     • CDG3B: Tipo magnético de doble efecto (modelo convencional estándar)

     • CDG3S/T: Tipo magnético de simple efecto (retorno por resorte/extensión por resorte)

     • CDG3W: Tipo de doble acción de doble vástago magnético

     • CDG3K: Tipo de varilla hexagonal magnética no giratoria

     • CDG3R: Tipo de montaje directo ultradelgado para estaciones de equipos con espacio limitado extremo

6. Comparación de selección de CG3 y CG1

7. Guía de selección rápida de 3 pasos

     1. Selección de orificio: Seleccione el tamaño de orificio adecuado según el peso de carga real y reserve al menos un margen de seguridad del 50 %. Dé prioridad a la serie CG3 para condiciones de trabajo con cargas ligeras y espacio limitado.

     2. Selección de trazo: Establezca la carrera de trabajo real más un margen de seguridad de 10~20 mm. Siga las reglas de carrera estándar: doble efecto ≤300 mm, simple efecto ≤100 mm.

     3. Configuración funcional: Elija B para movimiento alternativo convencional de doble efecto; S para escenarios de seguridad de reinicio por resorte de simple efecto; K para posicionamiento antitorsión de alta precisión. Seleccione un amortiguador de aire tipo A para funcionamiento a alta velocidad (>500 mm/s) para reducir el impacto y el ruido. Elija el modelo magnético CDG3 combinado con interruptores M9B/A93 para detección de posición en tiempo real y control automático.

Resumen de una oración

     El cilindro liviano ultracorto de nueva generación SOLH CG3 presenta un cuerpo liviano ultracompacto, operación de alta velocidad y bajo nivel de ruido, rendimiento sin aceite y sin mantenimiento y métodos de montaje diversificados, lo que brinda soluciones de movimiento lineal de alto costo, rendimiento y ahorro de espacio para equipos automatizados de alta frecuencia de carga media y liviana.
