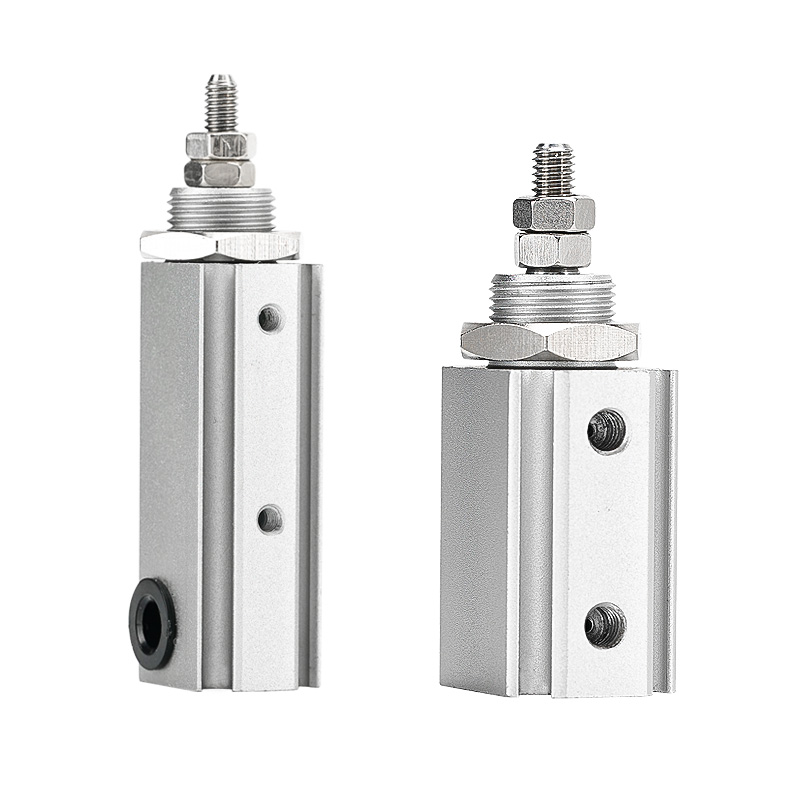

Cilindro de pasador serie CJP2 (doble efecto)

Cilindro de pasador de doble efecto serie CJP2 (microcilindro compacto)

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH CJP2 es un cilindro compacto de pasador de doble acción. Ventajas principales: cuerpo ultracorto, estructura liviana, empuje bidireccional estable y operación confiable de alta frecuencia. Diseñado para movimientos bidireccionales de vaivén de precisión dentro de espacios confinados, microcargas medias y estaciones automatizadas de ciclo alto. Es el modelo principal para aplicaciones de conducción lineal microbidireccional.

Estructura central y características de diseño

     -- Modo de accionamiento: Doble acción (suministro de aire para carrera de extensión y retracción). Rango de diámetro: Ø4 / 6 / 10 / 16 mm, que cubre cargas útiles desde micro hasta pequeñas.

     -- Estructura: Cuerpo de aluminio extruido (actualizado desde la versión tradicional de latón), entre un 55 % y un 65 % más ligero. Equipado con cojines de goma en ambos extremos para reducir el impacto y el ruido.

     -- Montaje versátil: 6 configuraciones de montaje disponibles: tipo básico, montaje en panel, montaje en brida, montaje en pie, montaje en muñón y montaje en horquilla para instalación con múltiples orientaciones.

     -- Compatibilidad del sensor: todas las especificaciones construidas con anillo magnético admiten la instalación de dos interruptores magnéticos, incluido un diámetro mínimo de Ø4 y una carrera de 5 mm sin soportes adicionales.

     -- Material y sellado: aluminio anodizado duro + sellos NBR, funcionamiento sin aceite, adecuado para entornos limpios o ligeramente aceitosos. Vida útil mecánica ≥3 millones de ciclos.

Regla de codificación de modelo completa

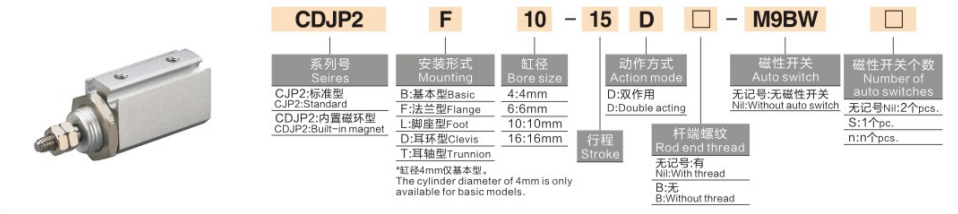

  1. Ejemplo de modelo: CDJP2B10-15D-M9B

   2. Ejemplos de referencia de pedidos estándar

     -- CJP2B6-20D: Diámetro 6, carrera 20, tipo básico de doble efecto, sin anillo magnético

     -- CDJP2F4-10D: Diámetro 4, carrera 10, montaje en panel, anillo magnético incorporado

     -- CDJP2B16-30D-2M9B: Diámetro 16, carrera 30, tipo básico, equipado con dos interruptores M9B

Especificaciones técnicas del núcleo universal (@0,5 MPa, doble efecto)

Principales ventajas competitivas

   1. Cuerpo ligero ultracorto

     -- La longitud total se redujo entre 6 y 9,5 mm en comparación con el modelo CJP heredado, el peso se redujo entre un 55 y un 65 %, perfecto para diseños de instalación ultraconfinados.

   2. Salida bidireccional estable

     -- Diseño de doble efecto sin resorte de retorno. El empuje bidireccional es entre un 30 % y un 50 % mayor que el de los cilindros de simple efecto equivalentes, adecuados para cargas útiles de 100 g a 5 kg.

   3. Operación de alta frecuencia y bajo nivel de ruido

     -- Cojín de goma + sellado de baja fricción. Velocidad de funcionamiento 50~500 mm/s, estable por encima de 200 cpm, ruido de impacto ≤60 dB.

   4. Montaje múltiple y estándar de anillo magnético completo

     -- 6 formas de montaje se adaptan al diseño complejo de herramientas. El anillo magnético equipado para todos los tamaños, incluso el orificio mínimo de Ø4, admite interruptores magnéticos duales para un monitoreo conveniente de la posición.

   5. Diseño sin aceite y larga vida útil

     -- Compatible con líneas de producción limpias. El cuerpo de aluminio endurecido y los sellos resistentes al desgaste garantizan un funcionamiento estable durante ≥3 millones de ciclos.

Opciones de montaje y aplicaciones industriales típicas

    1. Formas de montaje

     -- Tipo Básico (B): Fijación axial con rosca exterior final para push-pull recto

     -- Tipo de panel (F): Cuerpo integrado en el panel del equipo para un diseño ultradelgado

     -- Tipo de brida (L): Fijación de brida lateral de varilla para aplicaciones de carga vertical

     -- Tipo de pie (T): Soporte de pie inferior para empujar y tirar lateral horizontal

   2. Escenarios de aplicación típicos

     -- 3C Electronics: agarre de microcomponentes, expulsión de chips, prueba de durabilidad de botones, manejo de plantillas en miniatura

     -- Equipos de precisión: conmutación de microválvulas, posicionamiento de fibras, ajuste fino del instrumento, accionamiento deslizante en miniatura

     -- Automatización general: carga/descarga de alta frecuencia, pelado de etiquetas, transferencia de piezas de trabajo de carrera corta

     -- Dispositivos médicos: movimiento telescópico de instrumentos pequeños, propulsión de microfluidos, conjuntos de posicionamiento de precisión

Comparación de selección: Microcilindros CJP2 VS CJ1 VS CJP

Guía de selección rápida de 3 pasos

   1. Selección del diámetro según la carga útil

     -- Ø4 ≤0,5 kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Reserva ≥30% de margen de seguridad.

  2. Confirmación de accidente cerebrovascular

     -- Elija la carrera según el recorrido requerido; priorice brazadas más cortas para un ciclismo estable de alta frecuencia.

   3. Coincidencia de configuración

     -- Control de posición en circuito cerrado: equipe dos interruptores magnéticos M9B para retroalimentación de posición bidireccional.

     -- Diseño de instalación: Tipo de panel (F) para equipos empotrados; tipo básico (B) para montaje roscado axial.

Resumen de una oración

     El cilindro neumático compacto de pasador de doble acción SOLH CJP2 presenta un cuerpo liviano ultracorto, empuje estable bidireccional, cojín de goma y 6 variantes de montaje; Anillo magnético incorporado versión CDJP2 compatible con interruptores serie M9, microactuador lineal ideal para tareas push-pull bidireccionales de carrera corta en 3C, instrumentos de precisión y equipos de automatización médica.
