Cilindro neumático estándar ISO15552 serie CP96S (cojín doble de servicio pesado)

Marca: SOLH de Richge Technology

Descripción general del producto

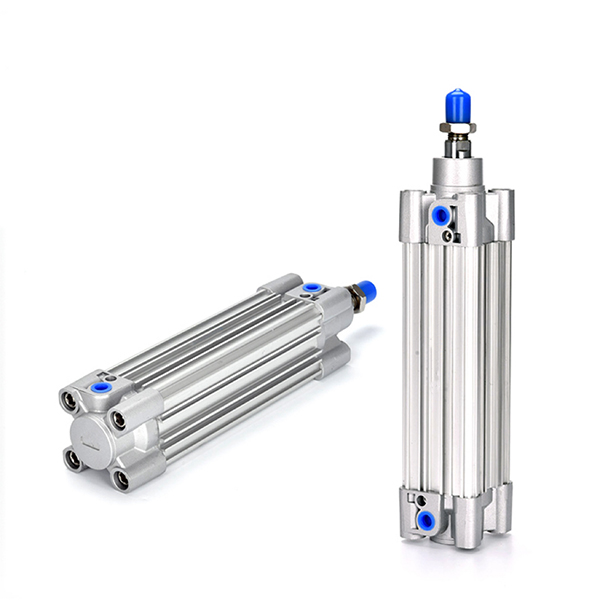

     El cilindro de tirante de la serie SOLH CP96S cumple con la norma internacional ISO15552 / VDMA24562. Adopta un cilindro de perfil de aluminio equipado con un sistema de doble cojín (cojín de aire ajustable + almohadilla amortiguadora de goma). Presenta bajo nivel de ruido, alta rigidez, adecuado para aplicaciones de automatización de servicio pesado de carrera larga y alternativa de alta velocidad y alta frecuencia. Intercambio mecánico directo con la serie CP96S original.

Estructura central y características de diseño

   1. Estructura: Cilindro perfilado con tirantes incorporados, un 15% más ligero que los cilindros con tirantes tradicionales. El cojín doble absorbe en gran medida el impacto final y reduce el ruido de funcionamiento.

   2. Material: cilindro de aluminio anodizado duro, tapas de extremo de alta resistencia, vástago de pistón cromado duro. Resistente al desgaste y de larga vida útil.

   3. Variantes de operación

     -- CP96S: Modelo estándar de doble efecto y vástago simple

     -- CP96SD (sufijo W): Doble vástago de doble efecto, excelente rendimiento antitorsión

     -- Sufijo -S: Anillo magnético incorporado para interruptor magnético

   4. Sistema de amortiguación: cojín de aire + amortiguador compuesto de goma, perfecto para ciclismo de alta velocidad de 50 ~ 1000 mm/s.

   5. Alta rigidez: tapas finales mecanizadas con precisión, pequeña desviación del vástago del pistón, fuerte resistencia a la carga compensada.

   6. Ranura del sensor: Ranuras reservadas para interruptores magnéticos de las series M9B y A93.

   7. Intercambiabilidad: dimensión estándar ISO15552, compatible con accesorios de las series SE, SAI, DNC.

Regla de codificación de modelo completa

   1. Ejemplo de modelo: CP96SB40-100W-S

   2. Ejemplos de pedidos estándar

     -- CP96SB50-200-S: Diámetro interior 50, carrera 200, varilla única, tipo básico con imán

     -- CP96SF63-150W: Diámetro interior 63, carrera 150, doble vástago, montaje en brida lateral del vástago

Especificaciones técnicas básicas

Fuerza teórica de empuje y tracción a 0,5 MPa (varilla única, unidad: N)

Tipos de montaje y modelos derivados

   1. Opciones de montaje

     -- Básico, soporte de pie, brida delantera/trasera, horquilla simple/doble.

   2. Serie Derivada Principal

     -- CP96S / CP96SD: Modelo de varilla simple y varilla doble

     -- CP96SK: Cilindro personalizado de alta temperatura

     -- CP96SR: Vástago de pistón de acero inoxidable para entornos de corrosión ligera

Guía de selección rápida de 3 pasos

   1. Selección del diámetro interior: Calcule el empuje requerido, reserve ≥50% de margen de seguridad; Priorice CP96S para demanda de alta velocidad y bajo ruido.

   2. Confirmación de carrera: agregue un margen de seguridad de 10 a 20 mm; Carrera estándar máxima de 800 mm, personalizada hasta 2000 mm.

   3. Coincidencia de configuración

     -- Retroalimentación de posición: Elija el modelo magnético -S con interruptores magnéticos M9B/A93;

     -- Montaje: Soporte de pie en L para carga pesada horizontal; Brida F para instalación vertical;

     -- Entorno especial: seleccione CP96SK para alta temperatura, CP96SR para condiciones corrosivas.

Resumen de una oración

     Cilindro de tirante SOLH CP96S ISO15552 equipado con doble cojín de aire y caucho, alta velocidad, bajo nivel de ruido, fuerte capacidad de carga antidesplazamiento, actuador lineal de alta resistencia ideal para equipos de automatización de exportación de alta frecuencia.
