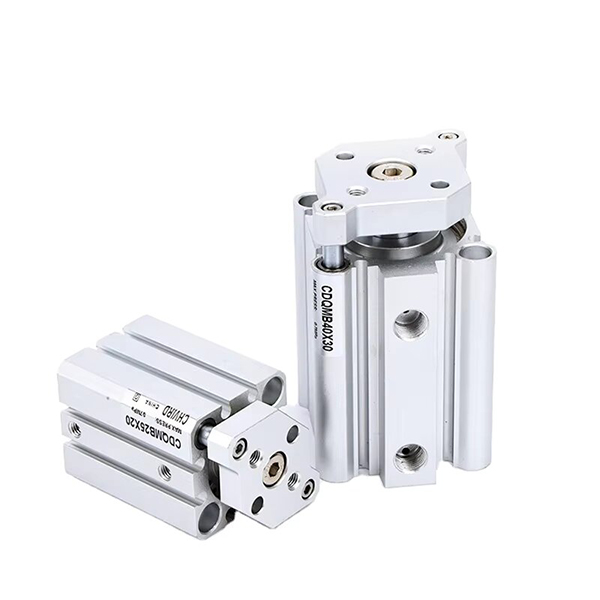

Cilindro neumático delgado guiado serie CQM

Marca: SOLH de Richge Technology

Descripción general del producto

     Cilindro delgado guiado de alta rigidez serie SOLH CQM, intercambiable con CQM/CDQM importado. Varilla guía doble incorporada basada en la estructura cilíndrica delgada CQ2. Mejora enormemente la resistencia a la carga lateral y el rendimiento antirotación. Misma longitud de cuerpo que CQ2, no se necesita guía externa adicional. Tamaño de montaje compatible con CQ2/CQS, ampliamente utilizado para posicionamiento, sujeción y empuje de precisión con carga lateral.

Estructura y características principales

     -- Cuerpo de cilindro delgado integrado + varillas guía dobles paralelas, placa de montaje de carga en el extremo frontal;

     -- Cilindro de aluminio anodizado duro, vástago de pistón y varillas guía cromados;

     -- Variantes: CQM (no magnético), CDQM (equipado con imán), versión de larga duración CQM-XB24;

     -- Capacidad de carga lateral 2~4 veces mayor que el cilindro CQ2 estándar, tolerancia de rotación ≤±0,2°;

     -- Tope de goma estándar en ambos extremos, sin opción de colchón de aire;

     -- Imán incorporado CDQM para detección de interruptor magnético, instalación de sensor flexible.

Regla de codificación del modelo

   1. Ejemplo: CDQMB20-50-M9B

     -- C: Imán incorporado (CDQM); en blanco = no magnético (CQM)

     -- DQM: Código de serie para cilindro delgado guiado

     -- B/A: Tipo de montaje; B=agujero pasante; A=agujero roscado final

     -- 20: Tamaño del orificio: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Longitud de carrera 5~100 mm

     -- M9B: Opción de interruptor magnético

Especificaciones técnicas

Fuerza teórica de empuje y tracción y carga lateral máxima a 0,5 MPa

Resumen de una oración

     Cilindro neumático delgado con doble varilla guía integrada serie SOLH CQM con excelente antitorsión y alta capacidad de carga lateral, actuador de precisión perfecto para reemplazar el cilindro CQ2 estándar para aplicaciones de posicionamiento y sujeción de automatización.
