Mini cilindro de acero inoxidable serie DSNU | Cilindro neumático resistente a la corrosión estándar ISO 6432

Marca: SOLH de Richge Technology

1. Descripción general del producto y características estructurales principales

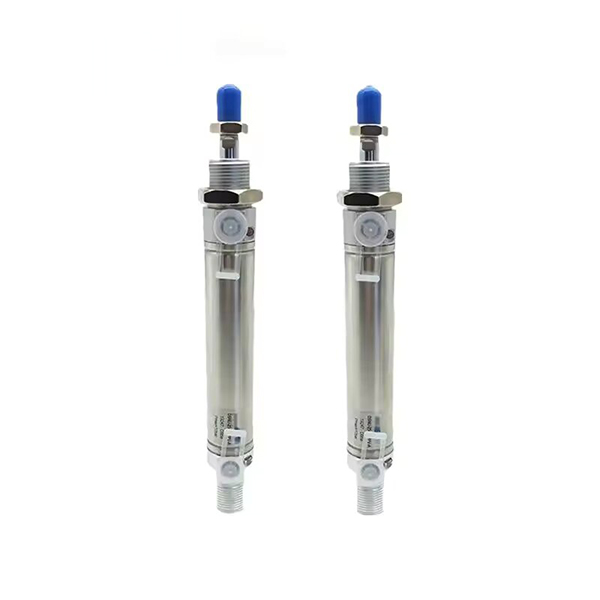

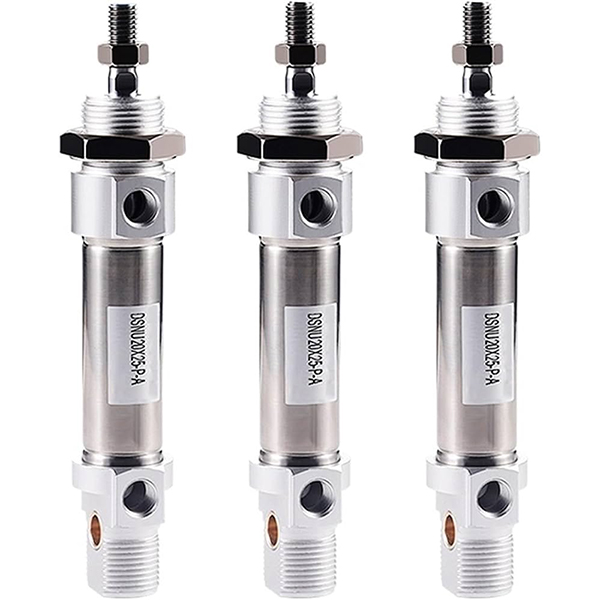

     La serie SOLH DSNU es un mini cilindro neumático de acero inoxidable de alto rendimiento que cumple totalmente con las normas internacionales ISO 6432 y CETOP RP52P. Cubre un rango de diámetro de φ8 a φ63 mm, con tubo de cilindro y vástago de pistón de acero inoxidable SUS304, amortiguación neumática autoajustable, resistencia superior a la corrosión y vida útil ultralarga. Compatible con las series FESTO DSNU, SMC CM2 y Airtac MG, se usa ampliamente en escenarios alimentarios, farmacéuticos, electrónicos, de embalaje, textiles y automatizados especiales con condiciones de trabajo húmedas, con ácidos débiles y álcalis débiles.

  1.1 Estándar global e intercambiabilidad total

     Fabricado en estricta conformidad con los estándares industriales universales ISO 6432 y CETOP RP52P, todas las dimensiones de montaje y especificaciones de interfaz están unificadas globalmente. Logra una intercambiabilidad completa con los minicilindros de marcas internacionales convencionales, lo que permite el reemplazo sin modificaciones y la actualización por lotes de equipos automatizados estándar.

  1.2 Estructura totalmente de acero inoxidable resistente a la corrosión

     Adopta un tubo de cilindro y vástago de pistón de acero inoxidable SUS304 de primera calidad, combinados con cubiertas de extremo de aleación de aluminio forjado. La estructura de material integrada ofrece un excelente rendimiento a prueba de herrumbre, anticorrosión y de alta resistencia, adaptándose perfectamente a entornos hostiles como alta humedad, polvo, ácidos débiles y álcalis débiles, superando con creces la durabilidad de los minicilindros de aluminio comunes.

  1.3 Estructura firme prensada con rodillo

     Adopta tecnología profesional de sellado por engarce de rodillos para la conexión de la cubierta del extremo con una estructura general firme y firme, excelente resistencia a las vibraciones y operación estable. La forma aerodinámica, redonda y recta presenta una estructura simple y un conveniente desmontaje y mantenimiento diario, lo que reduce los costos de operación posteriores.

  1.4 Opciones de movimiento diversificado y compacto de tipo corto

     • DSNU Doble Acción: Movimiento alternativo de entrada de aire de doble extremo, el tipo estándar más universal para la automatización lineal convencional.

     • DSNU-…-P Simple efecto (empuje hacia afuera): Estructura de resorte de empuje, extensión automática después de un corte de energía para escenarios de reinicio de seguridad.

     • DSNU-…-R Simple efecto (retroceso): Estructura de retorno por resorte, retracción automática después de un corte de energía para mecanismos de posicionamiento de protección.

     • DSNU-…-PPV Cojín autoajustable: Amortiguador neumático autoajustable inteligente de doble extremo, no requiere ajuste manual, adecuado para operación de alta velocidad con rango de presión completo.

     • DSNU-S tipo corto: 35 mm más corto en longitud total y 40 % más estrecho en ancho que el tipo estándar, personalizado para escenarios de instalación en espacios ultra estrechos.

  1.5 Sistema de sellado de baja fricción y cojín mejorado

     Estándar equipado con almohadilla amortiguadora elástica (P) para reducción básica de ruido e impacto; Innovador colchón de aire autoajustable PPV opcional, que se adapta a un rango de presión total de 0,1 ~ 1,0 MPa con amortiguación adaptativa automática para movimientos frecuentes a alta velocidad. Equipado con un sello compuesto bidireccional de baja fricción y una ranura de almacenamiento de aceite incorporada, el cilindro presenta una presión de arranque ultrabaja, un funcionamiento estable sin aceite y una vida útil de más de 8 millones de ciclos.

  1.6 Configuración de inducción magnética de precisión

     El anillo magnético incorporado opcional (código A) es compatible con los interruptores magnéticos de las series FESTO SMT y SMC M9B, lo que permite una detección precisa de la posición del pistón en tiempo real y un control de enlace de señal PLC, lo que admite el posicionamiento automatizado del ciclo y el monitoreo inteligente.

2. Reglas completas de nomenclatura de modelos y ejemplos de pedidos

 1. Estructura típica del modelo: DSNU25-100-PPV-A-MQ

  2. Ejemplos de pedidos estándar

     • Modelo magnético de cojín PPV de doble acción: DSNU32-75-PPV-A-MQ (diámetro de 32 mm, carrera de 75 mm, montaje con brida lateral, equipado magnéticamente)

     • Modelo de cojín elástico de doble efecto y tipo corto: DSNU-S20-50-P-A (diámetro de 20 mm, carrera de 50 mm, cuerpo corto ultracompacto, equipado con imán)

     • Modelo de retorno por resorte de simple efecto: DSNU16-30-R-P-A (diámetro de 16 mm, carrera de 30 mm, reinicio por resorte, equipado con imán)

3. Parámetros técnicos básicos (tipo estándar)

4. Tabla de referencia de tensión y empuje teórico de 0,5 MPa (varilla única)

  4.1 Datos de rendimiento de doble acción (DSNU)

  4.2 Datos de rendimiento de simple efecto (retorno por resorte DSNU-R)

5. Formas de montaje y modelos derivados

  5.1 Métodos de montaje universales diversificados

     • Brida de puerto lateral MQ: Montaje fijo con brida estándar con entrada de aire lateral, el tipo más universal para el diseño de automatización convencional

     • Brida de puerto axial MA: Diseño de entrada de aire axial, especialmente adaptado para espacio de instalación axial limitado

     • Montaje directo MH: Estructura de fijación directa de la cubierta final, cuerpo ultrafino para instalación en espacios reducidos

     • Unidad de sujeción KP: Función de bloqueo incorporada para fijación de posición de carrera arbitraria y posicionamiento antidesplazamiento

     • Brida delantera/trasera FA/FB: Fijación de brida plana delantera y trasera, totalmente compatible con accesorios de montaje estándar ISO

  5.2 Serie de derivados básicos

     • Estándar DSNU: Tipo universal de doble efecto con amortiguador elástico o neumático para automatización general

     • DSNU-S tipo corto: Cuerpo compacto y acortado, exclusivo para escenarios de instalación en espacios ultraestrechos

     • DSNU-…-P/R Simple efecto: Modelos de simple efecto con resorte de empuje/retorno por resorte para condiciones de trabajo con restablecimiento de seguridad

     • DSNU-…-PPV Cojín autoajustable: Almacenamiento en búfer adaptativo inteligente, preferido para operaciones cíclicas frecuentes de alta velocidad

6. Comparación de selección de DSNU, CM2 y MG

7. Guía de selección rápida de 3 pasos

     1. Selección de orificio: Seleccione el tamaño de orificio adecuado según el peso de carga real y reserve más del 50 % del margen de seguridad. Priorice la serie DSNU por su funcionamiento a alta velocidad, resistencia a la corrosión y demandas de coincidencia de estándares internacionales.

     2. Selección de trazo: Carrera de trabajo real más margen de seguridad de 10~20 mm; Siga los límites de carrera estándar: doble efecto ≤500 mm, simple efecto ≤150 mm.

     3. Configuración funcional: Elija el colchón de aire autoajustable PPV para funcionamiento a alta velocidad (>500 mm/s); seleccione el tipo corto DSNU-S para espacios de instalación reducidos; Combina un anillo magnético + interruptores SMT/M9B para detección automática de posición.

Resumen de una oración

     El minicilindro de acero inoxidable SOLH DSNU ISO 6432 presenta una estructura de acero inoxidable totalmente resistente a la corrosión, amortiguación inteligente autoajustable, operación de larga duración sin aceite y opciones de montaje diversificadas, lo que sirve como una solución de minicilindro universal de alto estándar para equipos de automatización de alimentos, farmacéuticos, electrónicos y para entornos hostiles.
