Estilo paralelo mecánico de la serie HFP

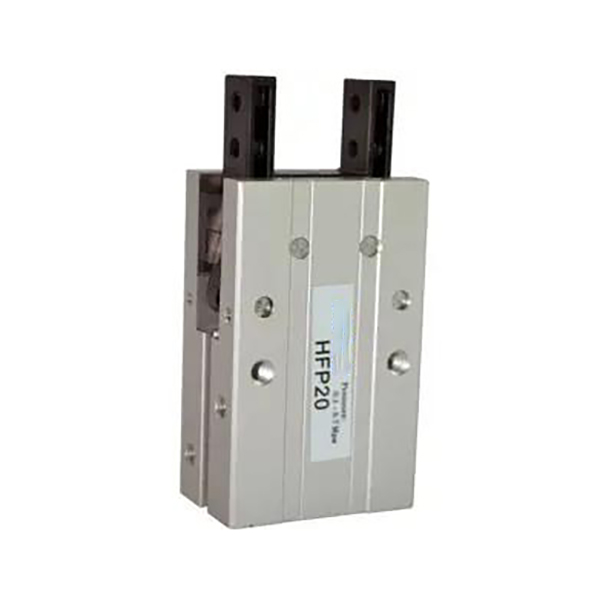

Pinza neumática paralela económica tipo palanca serie HFP

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH HFP adopta una transmisión de palanca mecánica para apertura y cierre paralelos de 2 mordazas. Puntos fuertes: mecanismo de palanca simple con precio competitivo, rendimiento de sujeción estable, montaje universal de tres lados, imán preinstalado de fábrica y larga vida útil resistente al desgaste. Es la principal solución económica de pinzas paralelas para carga/descarga de alta frecuencia de cargas ligeras y estaciones automatizadas sensibles a los costos.

Estructura central y características operativas

     -- Principio de funcionamiento: El pistón empuja el conjunto de palanca para impulsar dos mandíbulas para un movimiento paralelo. Accionamiento por palanca puramente mecánico, menos componentes, bajo coste de mantenimiento.

     -- Característica de fuerza: Las mordazas se aprietan cuando el pistón se extiende y se liberan cuando se retrae. La fuerza de sujeción es entre un 20% y un 30% mayor que la fuerza de apertura para una sujeción más segura de la pieza de trabajo.

     -- Estabilidad y precisión: la gran superficie de contacto entre las mordazas y el cuerpo principal reduce las sacudidas y mejora la precisión de la sujeción. Las placas separadoras de metal aíslan las superficies de fricción para reducir la abrasión y prolongar la vida útil.

     -- Montaje flexible: Tres caras de montaje (lateral/inferior/trasera). Las ranuras para sensores integradas admiten la instalación directa de interruptores magnéticos sin soportes adicionales.

     -- Material y durabilidad: cuerpo de aluminio anodizado duro, piezas de palanca resistentes al desgaste y mordazas de acero inoxidable. Vida útil del ciclo mecánico ≥5 millones de veces, adecuado para operación continua de automatización de alta frecuencia.

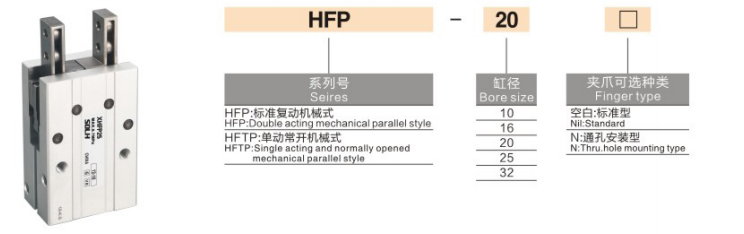

Regla de codificación de modelo completa

  1. Ejemplo de modelo: HFP20+2CS1-G

 2. Ejemplos de referencia de pedidos estándar

     -- HFP16: Diámetro 16, modelo básico de doble efecto sin interruptor

     -- HFP25N: Diámetro 25, versión de montaje con orificio pasante

     -- HFP32+2CS1-G: Diámetro 32, equipado con dos interruptores magnéticos CS1-G

Especificaciones técnicas del núcleo universal (doble acción a 0,5 MPa)

Principales ventajas competitivas

   1. Excelente estructura de palanca de costo-rendimiento

     -- La transmisión mecánica simple reduce el número de piezas. El rendimiento se acerca al de las pinzas paralelas de alta gama, mientras que el precio solo llega a 1/2 ~ 2/3 de los modelos de tipo riel guía.

   2. Una mayor fuerza de sujeción mejora la seguridad

     -- La fuerza de sujeción durante la extensión es entre un 20% y un 30% mayor que la fuerza de liberación, lo que reduce el riesgo de que la pieza de trabajo se deslice en condiciones de carga ligera.

   3.Montaje universal de tres direcciones

     -- Orificios de montaje disponibles en las caras lateral, inferior y trasera, soporta el montaje horizontal, vertical y lateral para una fácil puesta en servicio en el sitio.

   4. Imán incorporado, listo para la instalación del sensor

     -- Imán permanente integrado de serie. Ranuras deslizantes reservadas al cuerpo para interruptores CS1-G; no se necesitan soportes de montaje adicionales.

   5. Diseño resistente al desgaste para operación de ciclo alto

     -- Los separadores antifricción de metal reducen la abrasión de los componentes, lo que brinda una larga vida útil para las líneas de producción automatizadas continuas.

Formas de montaje y aplicaciones industriales típicas

   1. Opciones de montaje

     -- Montaje lateral: Sujeción horizontal para carga/descarga en línea de montaje

     -- Montaje inferior: elevación vertical para moldeo por inyección y recogida y colocación de máquinas herramienta

     -- Montaje trasero: agarre lateral para estaciones estrechas y confinadas

   3. Escenarios de aplicación típicos

     -- 3C y electrónica: agarre de componentes de plástico en miniatura, piezas de hardware y carcasas de baterías

     -- Componentes de Automoción: Traslado de pequeñas piezas estampadas, elementos de caucho y embellecedores interiores.

     -- Embalaje y logística: selección de cajas pequeñas, bolsas de plástico y palés en miniatura

     -- Automatización general: sujeción de posicionamiento de estaciones y manipulación alternativa de alta frecuencia

Comparación de selección: Palanca HFP VS Pivote HFY VS Pinza de guía lineal MHZ2

Guía de selección rápida de 3 pasos

   1. Selección del diámetro interior basada en la masa de la pieza de trabajo

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Reserva ≥30% de margen de seguridad.

   2. Verificación del accidente cerebrovascular

     -- Asegúrese de que el recorrido de la mandíbula sea ≥ a la dimensión exterior de la pieza de trabajo más un espacio libre mínimo de 2 mm para evitar interferencias mecánicas.

   3. Coincidencia de configuración

     -- Enclavamiento de señal automático: equipe dos interruptores magnéticos CS1-G para detectar el estado abierto y cerrado.

     -- Disposición de equipos confinados: el montaje de tres lados de HFP proporciona soluciones de instalación flexibles.

Resumen de una oración

     La pinza neumática paralela de tipo palanca económica SOLH HFP cuenta con accionamiento de palanca mecánica con mayor fuerza de sujeción, montaje universal de tres lados y anillo magnético incorporado, solución ideal de agarre de carga ligera y media de bajo costo para 3C de alta frecuencia, embalaje y estaciones de manipulación automatizadas generales sensibles a los costos.
