Válvula mecánica de 5/2 vías serie M5 | Carrera de rosca M5 y válvula de control manual

Marca: SOLH de Richge Technology | Válvula de control manual y mecánica con retorno por resorte de 5/2 vías con rosca M5 × 0,8

1. Descripción general del producto

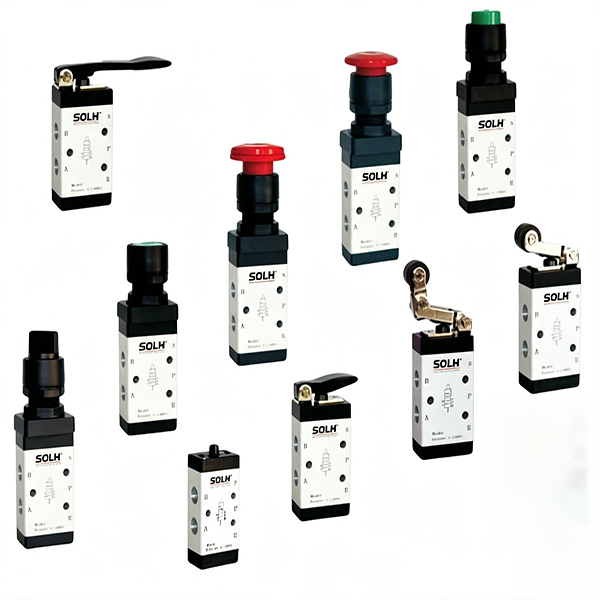

     La serie SOLH M5 es un profesionalVálvula mecánica de corredera de 5/2 vías con interfaz de rosca fina unificada M5 × 0,8. Con un diseño sin bobina, realiza la inversión del circuito de aire únicamente mediante fuerza mecánica externa y reinicio automático del resorte. Ampliamente aplicado para el posicionamiento del límite de carrera del cilindro, retroalimentación de señal en el lugar y control neumático de arranque y parada manual del equipo. La serie completa cubre dos tipos principales: gatillo mecánico (rodillo/émbolo) y control manual (botón/palanca). Es totalmente intercambiable con la serie AirTAC M5 y válvulas mecánicas domésticas universales para reemplazo directo.

  1.1 Definición de puerto aéreo estándar

     • Puerto P: Entrada principal de aire comprimido

     • Puertos de trabajo A/B: Conexión con cilindros de doble efecto para control telescópico

     • Puertos de escape dobles R1/R2: Puertos de escape laterales del cuerpo de la válvula, directamente compatibles con la instalación del microsilenciador para reducción de ruido y prevención de polvo.

     • Función principal: Estructura de retorno por resorte de 5/2 vías, se restablece automáticamente al estado original después de que se elimina la fuerza externa

2. Guía de codificación de modelos y selección de tipos de cabezales (base de selección de núcleos)

 1. Regla de codificación unificada: M5【Código principal】-05 (05 significa puerto de rosca M5 unificado para series completas)

 2. Ejemplo de modelo: M5R-05 | Válvula mecánica de 5/2 vías tipo palanca de rodillo con puerto de rosca estándar M5

3. Parámetros técnicos básicos

4. Ventajas del núcleo estructural

     • Estructura de carrete equilibrada: Adopta un diseño de carrete deslizante equilibrado, libre de interferencias de contrapresión de la fuente de aire. Solo requiere una pequeña fuerza externa para completar la acción de inversión con una operación sensible y liviana.

     • Diseño de escape doble dividido: Puertos de escape bilaterales R1/R2 independientes con diseño externo. Instale directamente microsilenciadores para lograr una reducción eficiente del ruido y aislamiento del polvo, asegurando un funcionamiento estable a largo plazo.

     • Instalación multiángulo: Las partes superior e inferior del cuerpo de la válvula están reservadas con orificios de montaje, lo que admite una instalación fija en ángulo arbitrario para adaptarse a diversos diseños de espacio de equipos.

     • Intercambiabilidad universal de serie completa: Tamaño total del cuerpo de válvula unificado para toda la serie M5, compatible con la base del colector de la misma especificación para reemplazo gratuito y ensamblaje modular.

5. Accesorios de soporte y base del colector

     • Base del colector M5 (M5M): Placas colectoras multienlace 1F/2F/3F, que realizan un suministro de aire centralizado del puerto P, reemplazando tuberías de válvula única dispersas para simplificar el diseño del circuito.

     • Auxiliares de apoyo: Accesorios rectos reductores M5 a G1/8, microsilenciadores M5, conectores rápidos M5 (que combinan con tubos de aire φ3/φ4), soportes de montaje fijos.

6. Distinción de selección: válvula mecánica M5 frente a S3

7. Circuitos de aplicaciones clásicos

     • Control de límite del cilindro: El deflector del cilindro activa la válvula mecánica del rodillo M5R, emite una señal de aire piloto para controlar la válvula solenoide de 4 V y realiza la inversión automática cuando el cilindro alcanza la posición designada.

     • Control manual de arranque y parada: La válvula de botón tipo hongo M5PP controla directamente la acción telescópica de pequeños cilindros de doble acción para operación manual en el sitio.

     • Detección de herramientas de línea de montaje: La válvula de varilla superior del émbolo M5B actúa como un interruptor de detección del molde en el lugar para realizar un disparo lógico neumático automático para el posicionamiento de las herramientas.

Resumen de una oración

     La serie SOLH M5 es una válvula mecánica de retorno por resorte de 5/2 vías completamente funcional con rosca unificada M5×0,8. Al integrar un límite de carrera mecánico y múltiples modos de control manual, presenta acción sensible, rendimiento duradero e intercambiabilidad universal, siendo el componente de control microneumático preferido para la retroalimentación de la señal del cilindro y la conmutación neumática manual del equipo.
