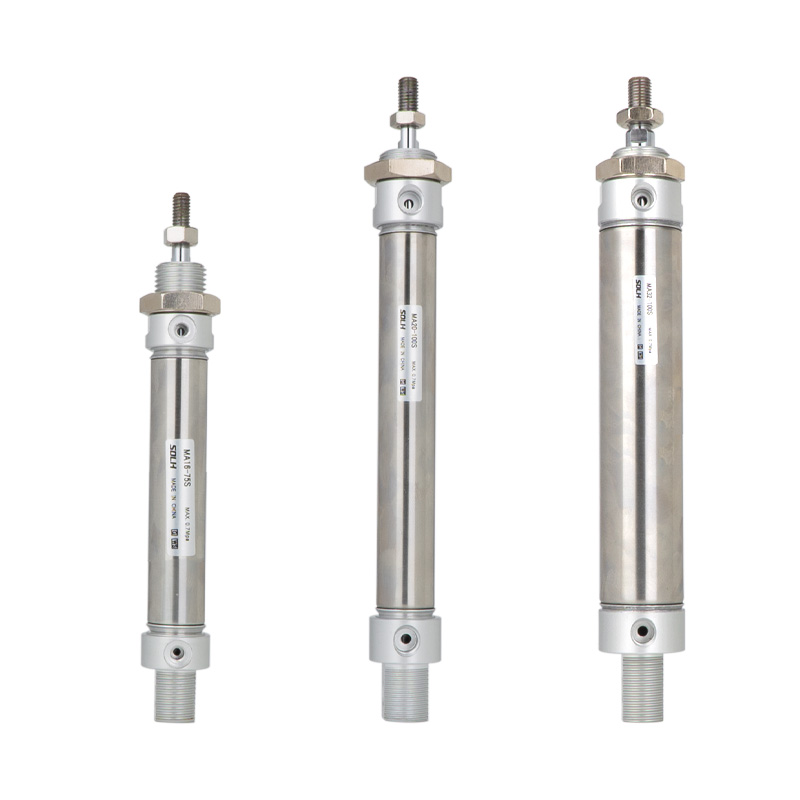

Mini cilindro de acero inoxidable serie MA (tipo general económico)

Marca: SOLH de Richge Technology

Descripción general del producto

     Mini cilindro económico de acero inoxidable serie SOLH MA, tamaño de orificio φ16/20/25/32/40/50/63 mm. Intercambiable con la serie SMC CM2/CM3. Rendimiento de alto costo, estructura madura, dimensiones de montaje universales y resistencia a la corrosión. Ampliamente aplicado en la industria ligera, electrónica, embalaje, alimentos y pequeños equipos de automatización para cargas ligeras y medianas, condiciones de trabajo limpias o húmedas, sensibles al presupuesto.

Estructura central y características de diseño

   1. Estándar: Estándar interno empresarial, altamente intercambiable con SMC CM2/CM3.

   2. Material: cilindro y vástago de pistón de acero inoxidable 304, tapas de extremo de aleación de aluminio, a prueba de herrumbre para ambientes húmedos, ácidos débiles, álcalis débiles y limpios.

   3. Estructura: Tapa final enrollada y conexión de cilindro, estructura estable y costo competitivo, forma cilíndrica recta para un fácil mantenimiento.

   4. Variantes de operación

     -- MA Doble efecto: Suministro de aire en ambos extremos, modelo estándar más común

     -- Resorte de acción simple MSA extendido: se extiende automáticamente cuando se corta el aire

     -- Retorno por resorte de simple efecto MTA: se retrae automáticamente cuando se corta el aire

     -- MAD Doble Vástago: Vástago extendido en ambos lados, movimiento sincrónico, doble carrera efectiva

     -- Carrera ajustable MAJ: Doble acción con ajuste de carrera fino para un posicionamiento preciso

   5. Cojín: Almohadilla anticolisión de goma estándar; Cojín de aire ajustable opcional MAC para reducir el impacto y el ruido en movimientos de alta velocidad.

   6. Sellado: Sello bidireccional especial con ranura de almacenamiento de aceite, baja presión de arranque, funcionamiento sin aceite, vida útil ≥5 millones de ciclos.

   7. Detección de posición: Todos los modelos con anillo magnético incorporado (sufijo S), compatible con interruptores magnéticos AirTAC CS1-G o SMC M9B para retroalimentación de la posición del pistón.

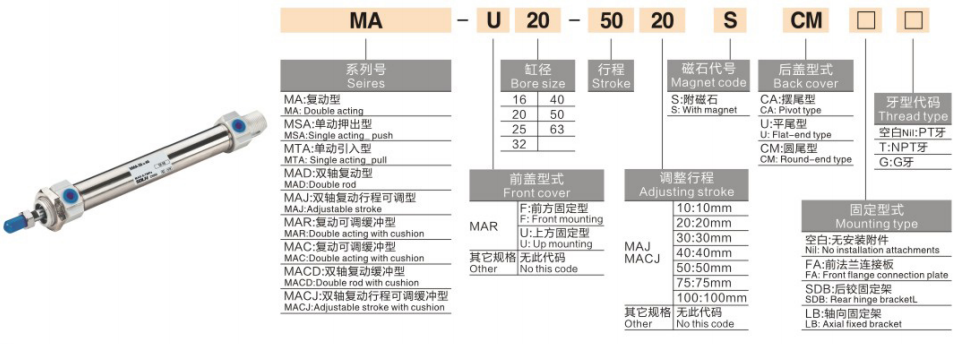

Regla de codificación de modelo completa

   1. Ejemplo de modelo: MA25-100S-CM-FA

Ejemplos de referencia de pedidos estándar

     -- MA32-75S-CM: Diámetro interior 32, carrera 75, doble efecto, cola cilíndrica, imán incorporado

     -- MTA20-50S-U: Diámetro interior 20, carrera 50, retorno por resorte de simple efecto, cola plana

     -- MAJ40-100S-CA: Diámetro 40, carrera 100, carrera ajustable, cola de horquilla

Especificaciones técnicas universales

Fuerza teórica de empuje y tracción a 0,5 MPa (varilla única, unidad: N)

   1. MA de doble efecto

   2. MTA de simple efecto (retorno por resorte a 0,5 MPa)

Formas de montaje y modelos derivados

   1. Opciones de montaje y cola trasera

     -- Cola cilíndrica CM: montaje recto estándar (el más popular)

     -- Cola CA Clevis: bisagra trasera para mecanismo de giro

     -- U Cola plana: instalación plana para espacio axial limitado

     -- Brida FA/FB: Fijación de placa de brida delantera/trasera

     -- Soporte de pie LB: instalación de soporte axial lateral

     -- SDB Doble horquilla: conexión articulada para movimiento de giro

   2. Principales versiones de derivados

     -- MA: Estándar de doble efecto con imán incorporado

     -- MSA/MTA: Resorte de simple efecto de extensión/retorno por resorte

     -- MAD: Doble vástago de doble efecto

     -- MAJ: Doble efecto con carrera ajustable

     -- MAC: Doble efecto con colchón de aire ajustable

Guía de selección rápida de 3 pasos

   1.Selección del orificio: Calcule el empuje requerido y la carga horizontal, reserve un margen de seguridad ≥50%; Seleccione MA preferentemente para cargas ligeras y medias y proyectos sensibles a los costos.

   2.Confirmación de carrera: agregue un margen de recorrido adicional de 10 ~ 20 mm; Carrera máxima: doble efecto ≤500 mm, simple efecto ≤100 mm.

   3. Coincidencia de configuración

     -- Funcionamiento: Doble efecto → MA; retorno por resorte de simple efecto → MTA; ajuste de carrera preciso → MAJ

     -- Cojín: Elija el cojín de aire ajustable MAC cuando corra a una velocidad> 500 mm/s

     -- Retroalimentación de posición: Todos los modelos equipados con imán incorporado, coinciden con los interruptores magnéticos CS1-G / M9B

Resumen de una oración

     El mini cilindro económico de acero inoxidable SOLH MA es intercambiable con la serie SMC CM2/CM3, ofrece abundantes variantes y múltiples opciones de montaje, actuador lineal rentable para líneas de producción de automatización, embalaje, alimentos y electrónica de carga ligera y media.
