Cilindro estándar con barra de acoplamiento ligera serie MBB

Marca: SOLH de Richge Technology

Descripción general del producto

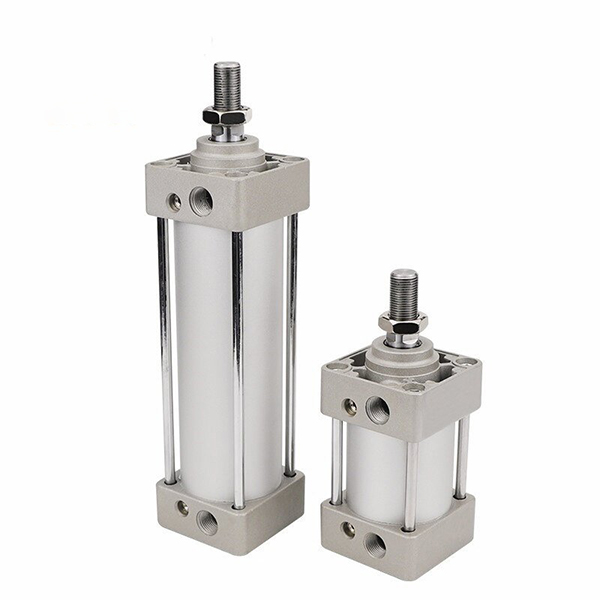

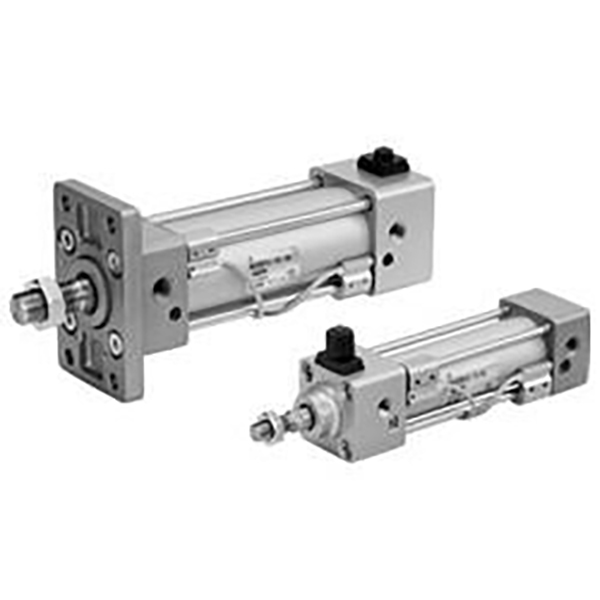

     Cilindro estándar con tirante liviano de la serie SOLH MBB (serie MB-Z), sucesor mejorado de la serie MB tradicional con una reducción de peso del 10%. Equipado con tapas cuadradas, cojines de aire ajustables en dos extremos y abundantes opciones de montaje. Ampliamente utilizado en equipos de automatización general con condiciones de velocidad media, alta frecuencia y carga media. Las dimensiones de instalación cumplen con la norma ISO 15552, intercambiables con cilindros de tirantes de marcas de la competencia.

Estructura central y características

   1. Estructura: Cilindro de aluminio redondo, tirantes internos, tapas cuadradas, colchón de aire ajustable en ambos extremos, alta rigidez estructural.

   2. Material: cilindro de aluminio anodizado duro, tapas de extremo fundidas de alta resistencia, vástago de pistón cromado duro, tirantes de alta resistencia, resistente al desgaste y de larga vida útil.

   3. Variantes de operación

     -- MBB: Vástago simple y doble efecto (sin imán incorporado)

     -- MDBB: Doble efecto con vástago simple (anillo magnético incorporado para detector magnético)

     -- MBW/MDBW: Doble vástago de doble efecto, excelente rendimiento antitorsión

   4. Cojín: cojín de aire ajustable independientemente en ambos extremos, reduce eficazmente el impacto, la vibración y el ruido del terminal.

   5. Instalación del sensor: Ranuras premecanizadas para detectores magnéticos magnéticos M9B/A93/M9BW para detectar la posición del pistón.

   6. Actualización liviana: Geometría de tapa de extremo optimizada, 10% más liviana que el modelo MB anterior, montaje y transporte más fáciles.

   7. Compatibilidad estándar: estándar de montaje ISO 15552, intercambiabilidad directa entre marcas.

Regla de codificación de modelo completa

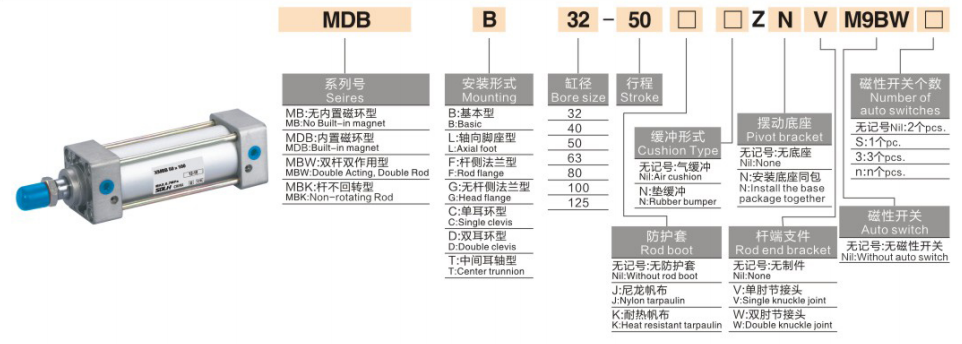

   1. Ejemplo de modelo: MDBB40-100Z-M9BW

   2. Ejemplos de pedidos estándar

     -- MBB50-200Z: Bore50, Stroke200, modelo básico liviano sin imán

     -- MDBB63-150Z-LB: Bore63, carrera150, imán incorporado, montaje con patas

     -- MDBB80-300Z-FA: Diámetro interior 80, carrera 300, montaje en brida lateral del vástago

Especificaciones técnicas básicas

Fuerza teórica de empuje y tracción a 0,5 MPa (varilla única, unidad: N)

 1. MBB/MDBB de doble efecto

Tipos de montaje y modelos derivados

   1. Opciones de montaje

     -- B Tipo básico: Instalación directa mediante tapa final a través de orificios

     -- Soporte de pie LB: instalación horizontal estable para cargas pesadas

     -- Brida FA/FB: Brida del lado del vástago/del lado de la cabeza para montaje vertical

     -- Horquilla C/D: Horquilla simple/doble para movimiento de giro con bisagras

     -- T Trunnion: soporte de muñón medio para mecanismo de rotación

   2. Serie Derivada Principal

     -- MBB/MDBB/MBW: Cilindro estándar de vástago simple no magnético/imán y de doble vástago

     -- MBK/MDBK: Cilindro de vástago no giratorio para evitar la torsión del vástago del pistón

     -- -XB6 Tipo de alta temperatura: Rango de trabajo -20~+150℃

     -- -Vástago de pistón de acero inoxidable XC6: para ambientes ligeramente corrosivos y húmedos

Guía de selección rápida de 3 pasos

   1. Selección del diámetro interior: Calcule el empuje requerido a partir de la carga real, reserve un margen de seguridad ≥50%. Priorice MBB para la automatización general de carga media y velocidad media.

   2. Confirmación de carrera: agregue un margen de seguridad de 10 a 20 mm al recorrido efectivo. Carrera estándar máxima de 1000 mm, personalizada hasta 1500 mm.

   3. Coincidencia de configuración

     -- Detección de posición: elija el modelo de imán incorporado MDBB, combine con los detectores magnéticos M9B/A93.

     -- Montaje: Soporte de pie LB para cargas pesadas horizontales; Brida FA preferida para instalación vertical.

     -- Condiciones especiales: Seleccione -XB6 para alta temperatura, -XC6 varilla inoxidable para ambiente corrosivo.

Resumen de una oración

     El cilindro estándar de tirante liviano SOLH MBB cumple con la norma ISO15552, equipado con colchón de aire ajustable y múltiples métodos de montaje, actuador lineal de uso general ideal para líneas de producción de automatización de carga media y alta frecuencia.
