Mini cilindro de acero inoxidable serie MG | Cilindro neumático resistente a la corrosión estándar JIS

Marca: SOLH de Richge Technology

1. Descripción general del producto y características estructurales principales

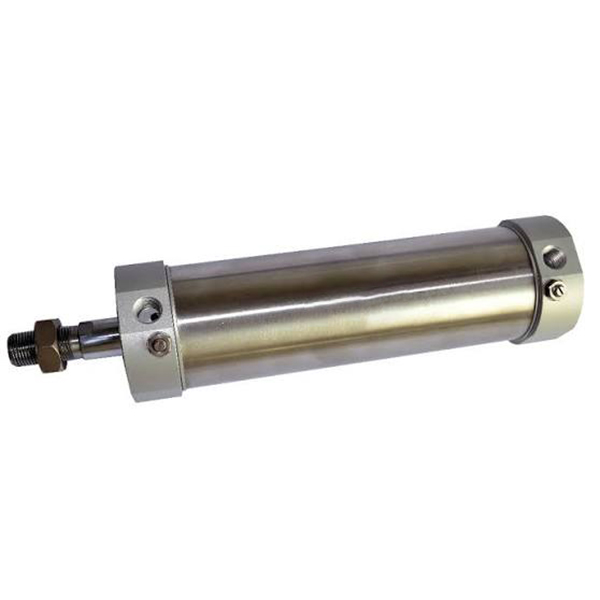

     La serie SOLH MG es un minicilindro neumático duradero totalmente de acero inoxidable fabricado de acuerdo con los estándares industriales JIS. Cubre un rango de diámetro interior de φ20 a φ63 mm, ubicado entre la económica serie MA y la serie CM2 de alta gama. Con una excelente resistencia a la corrosión, resistencia a las vibraciones y una vida útil ultralarga, ofrece un rendimiento de costos excepcional. Totalmente intercambiable con la serie SMC CM2/CM3, se aplica ampliamente en escenarios de automatización de estándares medios y altos, incluidos entornos de trabajo alimentarios, farmacéuticos, de embalaje, electrónicos y húmedos y de base ácida débil.

  1.1 Estándar JIS y alta intercambiabilidad

     Fabricado estrictamente según las especificaciones estándar JIS con dimensiones de montaje y estándares de interfaz unificados. Logra una perfecta intercambiabilidad dimensional y estructural con los cilindros de las series SMC CM2 y CM3, lo que permite el reemplazo sin modificaciones, la actualización de equipos por lotes y la coincidencia de líneas automatizada estandarizada.

  1.2 Estructura anticorrosión completa de acero inoxidable

     Adopta un tubo de cilindro y vástago de pistón de acero inoxidable SUS304 de primera calidad, combinados con cubiertas de extremo de aleación de aluminio de alta resistencia. La estructura de material integrada proporciona un excelente rendimiento a prueba de herrumbre, anticorrosión y resistente a la presión, adaptándose de manera estable a condiciones de trabajo duras como alta humedad, polvo, ácidos débiles y álcalis débiles, superando con creces los cilindros económicos ordinarios en adaptabilidad ambiental.

  1.3 Estructura firme de encapsulación rodante de remaches

     Adoptando tecnología profesional de encapsulación rodante de remaches para la integración de engarzado de tapas finales y tubos cilíndricos. La estructura general es firme y firme con una fuerte resistencia a las vibraciones y al impacto, lo que evita conexiones sueltas durante el funcionamiento de alta frecuencia a largo plazo. La forma aerodinámica, redonda y recta presenta una estructura simple y un mantenimiento diario conveniente, lo que reduce los costos operativos y de mantenimiento.

  1.4 Derivados funcionales y de movimiento diversificados

     • MG doble efecto: Movimiento alternativo de entrada de aire de doble extremo, el tipo estándar más universal para la automatización lineal convencional.

     • MSG de simple efecto (empuje hacia afuera): Estructura de resorte de empuje, extensión automática después de un corte de energía para mecanismos de reinicio de seguridad.

     • MTG de simple efecto (retroceso): Estructura de retorno por resorte, retracción automática después de un corte de energía para escenarios de posicionamiento protector.

     • MGD Doble Varilla: Vástago del pistón de salida de doble extremo, que realiza un movimiento sincrónico y una carrera efectiva duplicada para una transmisión sincrónica precisa.

     • Cojín ajustable MGC: Doble acción con amortiguador de aire ajustable de doble extremo, que reduce eficazmente el ruido y el impacto para un funcionamiento cíclico de alta velocidad.

     • Cojín de doble varilla MGCD: Estructura de doble varilla equipada con amortiguador de aire ajustable, que combina funcionamiento sincrónico y rendimiento estable a alta velocidad.

  1.5 Sistema de sellado de baja fricción y amortiguador confiable

     Equipado de serie con una almohadilla anticolisión de goma de alta calidad para amortiguación básica y reducción de ruido; Los modelos mejorados MGC/MGCD admiten un colchón de aire ajustable manualmente de doble extremo, adaptándose perfectamente a condiciones de trabajo de alta velocidad y cargas pesadas. Al adoptar un sello compuesto bidireccional de forma especial con ranura de almacenamiento de aceite incorporada, el cilindro presenta una presión de arranque ultrabaja, un funcionamiento estable sin aceite y una vida útil de más de 8 millones de ciclos.

  1.6 Inducción magnética integrada de serie completa

     Toda la serie MG viene con anillo magnético incorporado (código S de serie, no extraíble), compatible con los interruptores magnéticos de las series Airtac CS1-G y SMC M9B. Admite la detección precisa de la posición del pistón en tiempo real y el enlace de señales eléctricas, logrando un posicionamiento automatizado del ciclo y un monitoreo inteligente del equipo.

2. Reglas completas de nomenclatura de modelos y ejemplos de pedidos

 1. Estructura típica del modelo: MG25-100S-CM-FA

 2. Ejemplos de pedidos estándar

     • Modelo magnético estándar de doble acción: MG32-75S-CM (diámetro de 32 mm, carrera de 75 mm, cola redonda, anillo magnético incorporado)

     • Modelo de doble acción con cojín ajustable: MGC40-100S-CA (diámetro de 40 mm, carrera de 100 mm, cola oscilante, colchón de aire ajustable)

     • Modelo de retorno por resorte de simple efecto: MTG20-50S-U (diámetro de 20 mm, carrera de 50 mm, cola plana, reinicio de simple efecto)

3. Parámetros técnicos básicos (tipo estándar)

4. Tabla de referencia de tensión y empuje teórico de 0,5 MPa (varilla única)

  4.1 Datos de rendimiento de doble efecto (MG)

  4.2 Datos de rendimiento de simple efecto (retorno por resorte MTG)

5. Formas de montaje y modelos derivados

  5.1 Métodos de montaje universales diversificados

     • Cola redonda CM: Montaje recto estándar, el tipo más universal para operación lineal fija convencional

     • Cola oscilante CA: Estructura de cola oscilante, especialmente adaptada para mecanismos mecánicos oscilantes y giratorios.

     • U cola plana: Diseño compacto de cola plana, adecuado para espacios de instalación estrechos y ultradelgados

     • Brida delantera/trasera FA/FB: Fijación de brida plana delantera y trasera, instalación vertical estable para posicionamiento de cargas pesadas

     • Soporte de pie LB: Fijación axial de la base del pie, instalación lateral conveniente y disposición del equipo

     • Soporte de doble oreja SDB: Estructura de doble bisagra, operación de giro flexible para escenarios de conexión especiales

  5.2 Serie de derivados básicos

     • MG Estándar Doble Efecto: Modelo universal equipado con imán para automatización general de estándar medio

     • MSG/MTG de simple efecto: Tipos de empuje por resorte/retorno por resorte para restablecimiento de seguridad y posicionamiento protector

     • MGD Doble Varilla: Estructura de salida síncrona de doble extremo, que duplica la carrera y mejora la estabilidad de operación

     • Cojín ajustable MGC: Estructura de amortiguación de aire mejorada, preferida para operaciones cíclicas frecuentes a alta velocidad

     • Cojín de doble varilla MGCD: Integra sincronización de doble varilla y amortiguación ajustable para equipos de alta precisión y alta velocidad

6. Comparación de selección de MG, MA y CM2

7. Guía de selección rápida de 3 pasos

     1. Selección de orificio: Seleccione el tamaño de orificio adecuado según el peso de carga real y reserve más del 50 % del margen de seguridad. Priorice la serie MG para cargas medias-altas y condiciones de trabajo resistentes a la corrosión.

     2. Selección de trazo: Carrera de trabajo real más margen de seguridad de 10~20 mm; Siga los límites de carrera estándar: doble efecto ≤500 mm, simple efecto ≤150 mm.

     3. Configuración funcional: Elija MG para doble efecto estándar, MTG para retorno por resorte de simple efecto y MGC para demandas de amortiguación ajustable de alta velocidad. La serie completa está preequipada con anillos magnéticos, compatibles con interruptores magnéticos CS1-G y M9B para detección de posición.

Resumen de una oración

     El minicilindro de acero inoxidable estándar SOLH MG JIS equilibra una alta resistencia a la corrosión, una larga vida útil y un rendimiento de costos, con opciones diversificadas de movimiento y montaje, y sirve como la solución neumática óptima de rango medio para equipos de automatización de alimentos, productos farmacéuticos, embalajes y ambientes húmedos.
