Cilindro de varilla guía de carrera larga y servicio pesado serie MGG | Cilindro neumático de rigidez ultraalta

Marca: SOLH de Richge Technology

Descripción general del producto y características estructurales principales

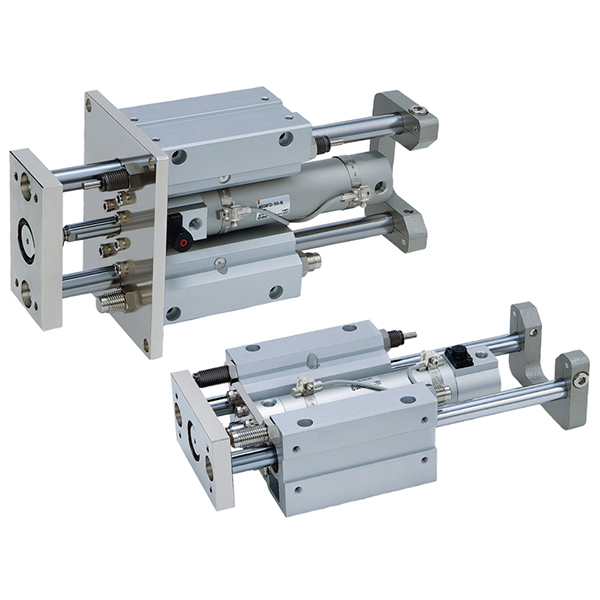

     La serie SOLH MGG es un cilindro de varilla guía profesional de carrera larga y servicio pesado que presenta un tubo de cilindro redondo + estructura externa de varilla guía doble. Diseñada para ofrecer una rigidez ultraalta, una resistencia extrema a la carga lateral, un funcionamiento estable de largo recorrido y un rendimiento antirrotación de alta precisión, esta serie cubre tamaños de orificio de φ20 mm a φ100 mm y ofrece dos modelos configurables: el tipo de rodamiento deslizante de aleación de carbono MGGM y el tipo de rodamiento de bolas de alta precisión MGGL. Está especialmente diseñado para condiciones de trabajo excéntricas, de carga pesada, de alto impacto y de carrera larga, y se aplica ampliamente en estaciones automatizadas de elevación, traslación, parada y empuje.

Ventajas estructurales clave

• Estructura resistente de rigidez ultraalta: Al adoptar un tubo cilíndrico redondo grueso y varillas guía duales externas de gran diámetro con un diseño de envergadura amplia, la serie MGG ofrece resistencia líder en la industria a la flexión, torsión y fuerza lateral. Su capacidad de carga lateral alcanza más de 3 veces la de los cilindros ordinarios, lo que garantiza cero hundimiento en carreras largas y cero desplazamiento bajo cargas pesadas.

• Rendimiento de carrera larga líder en la industria: La serie completa admite una carrera estándar máxima de 1300 mm, superando con creces los límites de carrera de las series MGP y MGQ. Se adapta perfectamente al transporte de materiales a larga distancia, elevación de plataformas de alto recorrido y escenarios de conducción lineal extendida.

• Configuraciones de rodamientos duales para escenarios completos

￮ MGGM (cojinete deslizante): Equipado con un casquillo deslizante de aleación de carbono, presenta una resistencia superior a la carga lateral, resistencia al impacto y resistencia al desgaste, lo que sirve como la primera opción para condiciones de trabajo duras con cargas pesadas, polvorientas y de alto impacto.

￮ MGGL (Rodamiento de bolas): Al adoptar rodamientos de bolas lineales de alta precisión, logra una fricción ultrabaja, un movimiento de carrera ultrasuave y un ciclo estable de alta frecuencia, ideal para un posicionamiento preciso de carrera larga y un movimiento alternativo de alta velocidad.

• Amortiguador hidráulico incorporado estándar: A diferencia de los cilindros amortiguadores de caucho convencionales, la serie MGG está equipada con amortiguadores hidráulicos incorporados de doble extremo como configuración estándar. Absorbe eficientemente la energía de impacto masiva generada por movimientos de carrera larga y alta velocidad, eliminando el ruido de colisión y protegiendo el equipo y las piezas de trabajo de daños por impacto.

• Precisión antirrotación ultraalta: Logra una precisión antirrotación excepcional de ±0,02°~±0,07°, con tamaños de orificio más grandes que brindan mayor precisión. El modelo de φ100 mm alcanza una precisión máxima de ±0,02°, lo que garantiza un posicionamiento repetido extremadamente estable y fiable.

• Diseño modular de bajo mantenimiento: El cuerpo del cilindro y el marco guía adoptan una estructura modular independiente, lo que permite el reemplazo por separado del tubo del cilindro y los componentes del pistón, lo que reduce en gran medida los costos de mantenimiento posteriores. Las ranuras de interruptor magnético multidireccional admiten una instalación flexible de detección de posición.

Reglas completas de nomenclatura de modelos

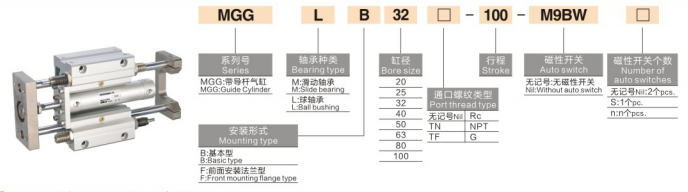

Ejemplos de modelos: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Ejemplos de referencia de pedidos estándar

• MGGM40-300S: diámetro de 40 mm, carrera de 300 mm de largo, tipo cojinete deslizante con imán incorporado

• MGGL25-200J-30S: diámetro de 25 mm, carrera estándar de 200 mm, carrera ajustable de 30 mm, tipo rodamiento de bolas de precisión

• MGGM63-400F-XB6: diámetro de 63 mm, carrera de 400 mm, montaje con brida, cilindro de servicio pesado resistente a altas temperaturas

Parámetros técnicos básicos estándar

(Condiciones de prueba estándar: temperatura normal de 20 ℃, presión nominal de 0,5 MPa)

1. Parámetros generales de rendimiento

• Rango de presión de trabajo: 0,1~1,0MPa; Presión de prueba: 1,5 MPa

• Temperatura ambiente: -10 ℃ ~ 60 ℃ (ambiente convencional sin hielo); -10 ℃ ~ 150 ℃ (-XB6 versión de alta temperatura)

• Velocidad de funcionamiento del pistón: 50~1000 mm/s, especialmente optimizado para funcionamiento a alta velocidad y carrera larga

• Modo de búfer: Amortiguador hidráulico estándar de doble extremo con potente absorción de energía de impacto

• Modo de lubricación: Funcionamiento sin aceite y sin mantenimiento, adecuado para diversos entornos industriales

2. Datos de empuje teórico (@0.5MPa, Unidad: N)

3. Datos de peso del producto (carrera de 100 mm, unidad: kg)

Comparación de selección de núcleos MGGM vs MGGL

Métodos de montaje y escenarios de aplicación típicos

1. Opciones de montaje dual

• Tipo Básico (B): Orificios para tornillos previamente reservados en las superficies inferior y lateral para fijación directa. Presenta un montaje y desmontaje sencillo, adecuado para la disposición de equipos horizontales y verticales convencionales.

• Tipo de brida (F): Estructura de montaje de brida frontal, especialmente diseñada para condiciones de trabajo de empuje vertical hacia abajo, tracción y carga suspendida, lo que garantiza un soporte de carga estable.

2. Aplicaciones industriales principales

• Plataforma elevadora de carrera larga: Elevación de equipos y conducción vertical del banco de trabajo, que admite una carrera ultralarga máxima de 1300 mm y mantiene la estabilidad sin hundimiento bajo cargas pesadas de carrera completa.

• Traducción de transportadores de servicio pesado: Traslación de piezas de trabajo, transferencia de paletas y empuje de materiales a larga distancia; El excelente rendimiento antiexcéntrico y antidesplazamiento garantiza una precisión de funcionamiento constante.

• Estación de parada de alto impacto: Detención, posicionamiento y limitación de impacto de la pieza de la línea de producción; El amortiguador hidráulico estándar absorbe completamente la energía cinética del impacto instantáneo para proteger el equipo.

• Automatización general Conducción de servicio pesado: Levantamiento de plantilla, expulsión de piezas pesadas y conducción de carga excéntrica; Reemplaza las combinaciones tradicionales de cilindro dividido + poste guía pesado para simplificar la estructura mecánica y mejorar la estabilidad del sistema.

Comparación de diferencias principales de MGG, MGP y MGQ (guía de selección de claves)

Guía de selección rápida de tres pasos

1. Selección del tamaño del orificio: Seleccione el tamaño del orificio según la carga de trabajo real. Mantener el empuje teórico ≥ carga real × 1,5; reserve un margen de seguridad del 80% para condiciones de trabajo de carrera larga para evitar que la varilla se hunda y se desvíe la posición.

2. Selección del tipo de rodamiento: Elija el cojinete deslizante MGGM para escenarios de carga pesada, polvorientos y de alto impacto; Elija el rodamiento de bolas MGGL para un posicionamiento preciso de carrera larga y un movimiento cíclico de alta frecuencia.

3. Selección de configuración funcional

￮ Demanda de carrera ultralarga: priorice la serie MGG (carrera máxima de 1300 mm, más allá de la capacidad MGP/MGQ)

￮ Demanda de detección de posición: configuración de imán Equip S + interruptores magnéticos multidireccionales

￮ Entorno de alta temperatura: seleccione la opción -XB6 resistente a altas temperaturas (-10 ℃ ~ 150 ℃)

Resumen de una oración

     El cilindro de varilla guía de carrera larga y servicio pesado de la serie SOLH MGG presenta máxima rigidez, resistencia extrema al impacto y estabilidad de carrera larga de 1300 mm líder en la industria, equipado con amortiguador hidráulico estándar y precisión antirrotación ultra alta, convirtiéndose en la solución óptima para estaciones de conducción automatizadas de carga pesada, recorridos largos y alto impacto.
