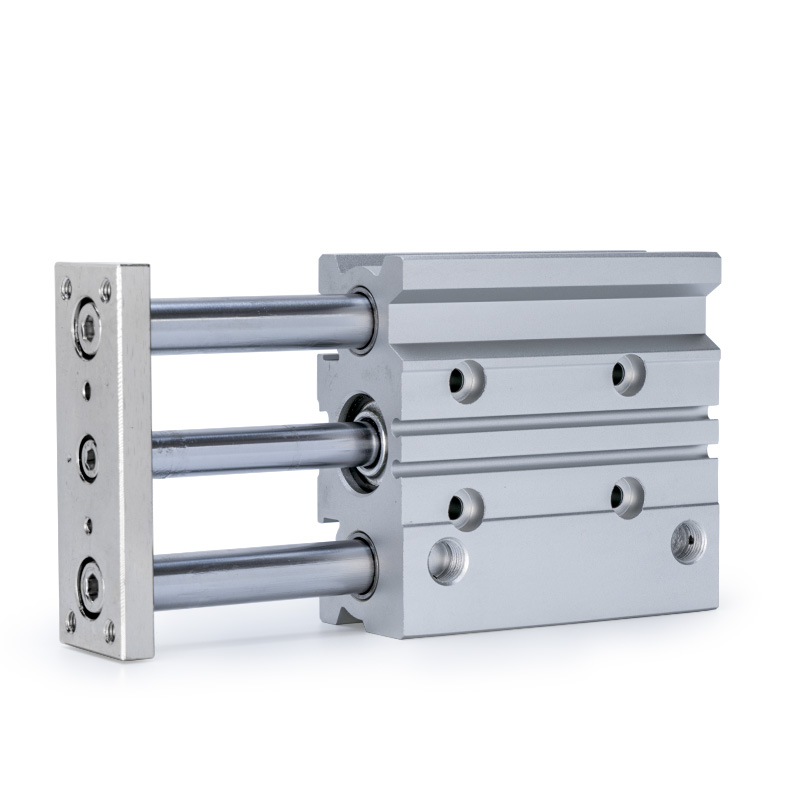

Cilindro de varilla guía compacto y delgado serie MGP | Cilindro neumático antirrotación de alta rigidez

Marca: SOLH de Richge Technology

Descripción general del producto y características estructurales

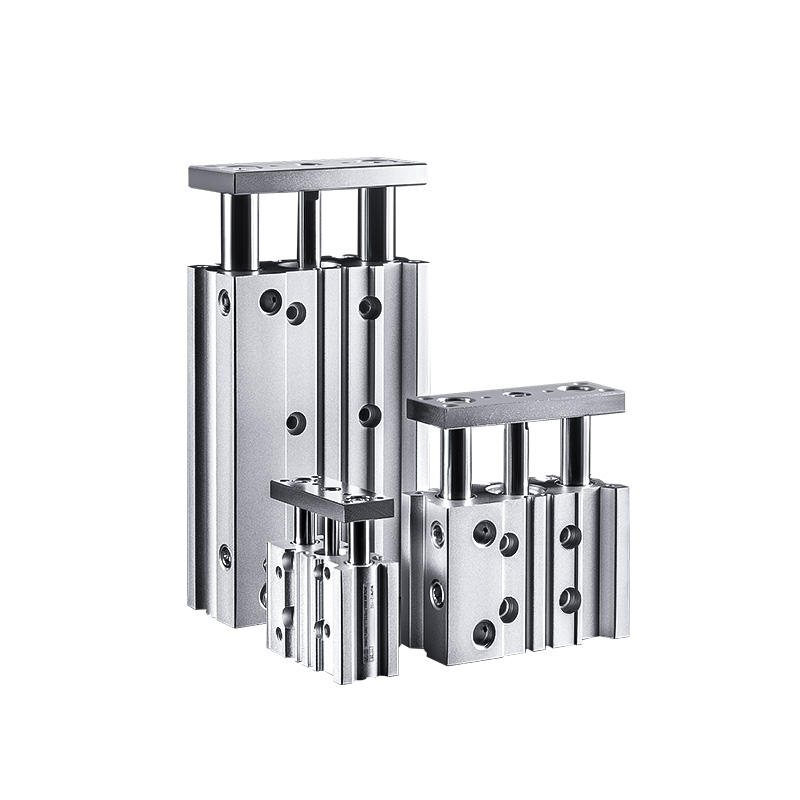

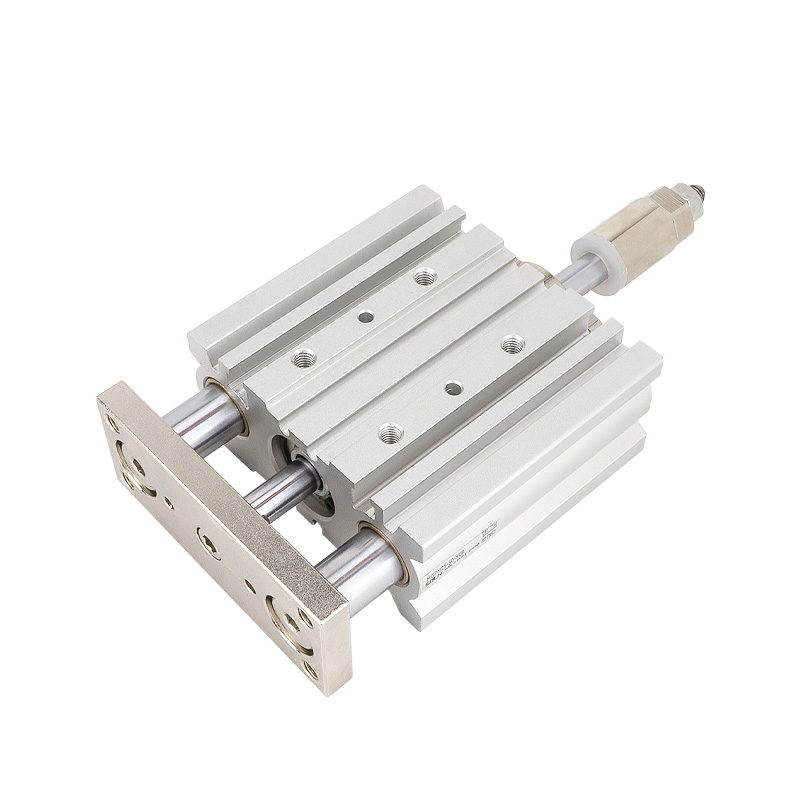

     La serie SOLH MGP es un cilindro de varilla guía doble de tipo delgado y alta rigidez que integra un cuerpo de cilindro, varillas guía dobles y cojinetes de precisión. Con un rendimiento antitorsión incorporado y una fuerte resistencia a la carga lateral, no requiere ningún mecanismo de guía externo. Con un cuerpo plano ultradelgado y un diseño liviano (peso reducido entre un 17 % y un 24 % en comparación con los cilindros convencionales), se adapta perfectamente a diseños de automatización compactos para escenarios de prensado, posicionamiento, elevación y transferencia de piezas de trabajo. Tres tipos de rodamientos intercambiables cubren condiciones de trabajo de servicio pesado, alta velocidad y ultraprecisión, logrando soluciones de conducción lineal universales en escenarios completos.

Ventajas estructurales centrales

• Diseño de varilla guía dual coaxial: El pistón y las varillas guía duales adoptan un diseño coaxial integrado para garantizar un funcionamiento sincrónico, eliminando eficazmente la desviación y torsión durante el movimiento y mejorando en gran medida la rigidez y estabilidad generales.

• Búfer multitipo opcional: Topes de goma estándar de doble extremo para funcionamiento estable convencional; Amortiguador de colchón de aire opcional (tipo AZ, disponible para diámetro interior ≥20 mm) para eliminar el impacto rígido durante el movimiento cíclico de alta velocidad y carga pesada.

• Cuerpo ligero ultrafino: La estructura delgada y plana optimizada ahorra espacio de instalación y reduce el peso total del equipo, adecuada para un diseño de equipo automatizado compacto altamente integrado.

• Ranura magnética incorporada: Ranura de varilla guía reservada para instalación directa de interruptor magnético sin soportes adicionales, lo que permite una configuración de retroalimentación de señal de posición simple y ordenada.

Tres subseries principales (clasificación de rodamientos y base de selección de claves)

     La serie MGP se divide en tres submodelos basados ​​en estructuras de soporte internas, que cubren escenarios de ultraprecisión con baja fricción, alta velocidad, servicio pesado resistente al desgaste y espacio libre cero, que es la base central para una rápida selección de modelos.

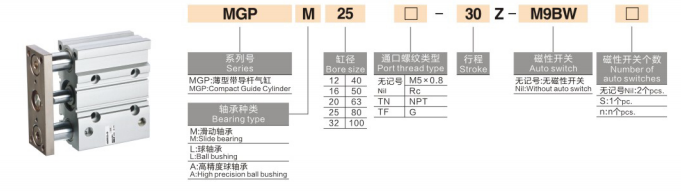

Reglas completas de nomenclatura de modelos

Ejemplo de modelo: MGPM20-50Z-M9B

1. Definición del segmento de código

• Código de serie: MGP + sufijo de rodamiento (M/L/A), que representa un cilindro de varilla guía doble de tipo delgado con diferentes configuraciones de rodamiento

• Tamaño del orificio: 12/16/20/25/32/40/50/63/80/100 (mm, especificaciones estándar industriales completas)

• Longitud del trazo: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (rango de carrera completa estándar)

• Configuración de búfer y anillo magnético

￮ Z: Tipo estándar, tope de goma de doble extremo + anillo magnético incorporado, compatible con la instalación del interruptor magnético

￮ Arizona: Tipo amortiguador con colchón de aire (solo para diámetro interior ≥20 mm), resiste eficazmente el impacto durante operaciones de alta velocidad y carga pesada

￮ Sin sufijo: Sin anillo magnético, no se puede instalar el interruptor magnético

• Interruptor magnético: Modelos M9B, A93, D-M9N y otros opcionales, instalados directamente en las ranuras de la varilla guía sin soportes de montaje

2.Ejemplos de pedidos típicos

• MGPM20-50Z: diámetro de 20 mm, carrera de 50 mm, cojinete deslizante, tope de goma estándar con anillo magnético

• MGPL25-100Z-A93: diámetro de 25 mm, carrera de 100 mm, tipo de alta velocidad con rodamiento de bolas, con interruptor magnético A93

• MGPA32-75AZ: diámetro de 32 mm, carrera de 75 mm, rodamiento de alta precisión, amortiguador de aire para operación antiimpacto de alta precisión

Parámetros técnicos básicos generales

(Condiciones de prueba estándar: temperatura normal de 20 ℃, presión de trabajo nominal)

• Modo de operación: Movimiento alternativo de doble efecto

• Rango de presión de trabajo: 0,12~1,0MPa; Presión mínima de arranque: 0.1MPa

• Presión de prueba: 1,5MPa

• Temperatura ambiente: -10 ℃ ~ 60 ℃ (se requiere un ambiente sin hielo)

• Velocidad de funcionamiento: 50~500 mm/s (MGPL máx. 500 mm/s; MGPM/MGPA máx. 400 mm/s)

• Modo de búfer: Tope de goma estándar de doble extremo; Amortiguador de colchón de aire opcional para diámetro interior de 20 ~ 100 mm

• Precisión sin rotación: MGPM ±0,05~0,07 mm; MGPL ±0,03~0,05 mm; MGPA ±0,01 mm

Especificación del tamaño del puerto

• Diámetro interior 12/16 mm: M5×0,8

• Diámetro 20/25/32 mm: PT1/8

• Diámetro 40/50 mm: PT1/4

• Diámetro 63/80/100 mm: PT3/8

Datos teóricos de empuje y tensión (@0.5MPa, Unidad: N)

Pautas de selección rápida de una oración

1. Selección del modelo de rodamiento: Elija MGPM para ambientes con cargas pesadas, resistentes al desgaste y polvorientos; elija MGPL para ciclismo frecuente, de baja fricción y de alta velocidad; Elija MGPA para demandas de posicionamiento de ultraprecisión y precisión de alta repetición.

2. Configuración del anillo magnético: seleccione el sufijo Z para equipos que requieran detección de posición y retroalimentación de señal; Elija el tipo básico que no sea Z si no se necesita ninguna función de interruptor.

3. Selección del modo de búfer: Adopte el amortiguador de colchón de aire AZ para condiciones de trabajo de alta velocidad, carrera larga y gran impacto; El amortiguador de goma estándar es aplicable a escenarios generales convencionales.

4. Coincidencia de diámetro y carrera: Seleccione el tamaño de orificio adecuado según los requisitos reales de carga y empuje; El rango de carrera estándar es de 5 a 300 mm para satisfacer la mayoría de las demandas de automatización industrial.

Escenarios de aplicación típicos

• Automatización Electrónica: Posicionamiento de placas PCB, prensado de componentes, elevación de micromódulos y montaje preciso de piezas electrónicas.

• Equipos de detección de precisión: Elevación de la sonda de detección, posicionamiento y sujeción de la pieza de trabajo, ajuste y calibración de alta precisión.

• Maquinaria de embalaje y logística: Transferencia de piezas de trabajo a corta distancia, elevación y posicionamiento de material, acción de alimentación alternativa estable.

• Automatización Industrial General: Equipo compacto que limita el posicionamiento, prensado auxiliar de estampado, operación cíclica de servicio pesado a baja velocidad en talleres polvorientos.

Resumen de una oración

     El cilindro de varilla guía compacto y delgado de la serie SOLH MGP integra tres configuraciones de rodamientos para cubrir escenarios de servicio pesado, alta velocidad y ultraprecisión, presentando alta rigidez, fuerte resistencia a la carga lateral y diseño que ahorra espacio, sirviendo como el cilindro de accionamiento lineal de guía dual universal más versátil para la automatización industrial.
