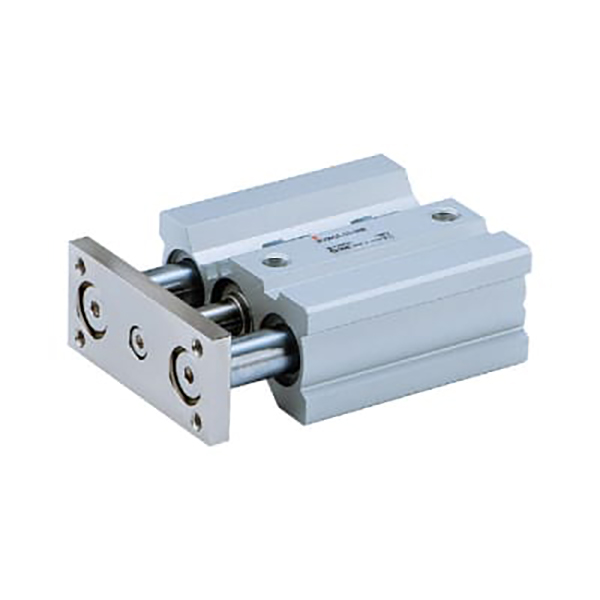

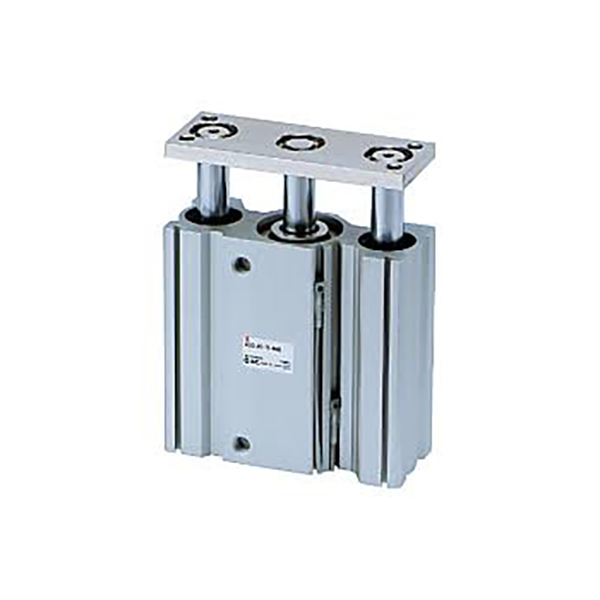

Cilindro de varilla guía compacto serie MGQ

Cilindro de varilla guía compacto y delgado serie MGQ | Cilindro neumático antirrotación de alta rigidez

Marca: SOLH de Richge Technology

Descripción general del producto y características estructurales principales

     La serie SOLH MGQ es un cilindro de varilla guía integrado delgado diseñado para estaciones de automatización con espacio limitado. Al adoptar una estructura de varilla guía integrada ultrafina, ofrece una excelente resistencia a la carga lateral y un rendimiento antirrotación de alta precisión. Cubriendo un rango de diámetro total de φ12 mm a φ100 mm, la serie proporciona dos configuraciones de rodamientos centrales: rodamiento deslizante MGQM y rodamiento de bolas MGQL. Se aplica ampliamente para escenarios precisos de empuje, elevación, parada de piezas y posicionamiento que requieren una instalación compacta, guía rígida y operación sin deflexión.

Ventajas estructurales clave

• Cuerpo integrado ultrafino: Las varillas guía y el cuerpo del cilindro están moldeados integralmente, lo que reduce el espesor total en un 50 % en comparación con los cilindros con varilla guía tradicionales. Es la opción óptima para diseños de equipos muy compactos y diseños de instalación con espacio limitado.

• Estructura de alta rigidez de doble guía: El soporte simétrico de doble varilla guía mejora en gran medida la resistencia a la carga lateral, con una capacidad de carga lateral más del doble que la de los cilindros de tope ordinarios. Resiste eficazmente la flexión y la torsión, adaptándose a cargas excéntricas y condiciones de trabajo de impacto.

• Precisión antirrotación líder en su clase: El tipo de rodamiento de bolas MGQL logra una precisión sin rotación ultra alta de ±0,04°~±0,08° (mayor precisión con un diámetro mayor); El tipo de cojinete deslizante MGQM ofrece una precisión de posicionamiento estable de ±0,05°~±0,10°, satisfaciendo diversas demandas de posicionamiento de precisión.

• Configuración de rodamientos duales para escenarios completos: Cojinete deslizante (MGQM) para cargas pesadas, ambientes polvorientos y hostiles con bajo costo; Rodamiento de bolas (MGQL) para un movimiento ultrasuave de baja fricción y ciclos precisos de alta frecuencia.

• Configuración premium estándar: Anillo magnético incorporado para compatibilidad con interruptores magnéticos, topes de goma de doble extremo para un funcionamiento estable y diseño sin aceite y sin mantenimiento, adecuado para entornos industriales limpios.

• Especificaciones estándar completas: Tamaños de orificio completos desde φ12 mm hasta φ100 mm, con carrera estándar que oscila entre 25 mm y 250 mm, cubriendo la mayoría de los escenarios de conducción de automatización de cargas medianas y grandes.

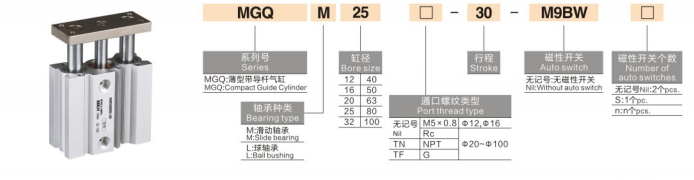

Reglas completas de nomenclatura de modelos

Ejemplo de modelo: MGQM32-50-M9BW-XB6

Ejemplos de referencia de pedidos estándar

• MGQM25-30: diámetro de 25 mm, carrera de 30 mm, tipo estándar con cojinete deslizante

• MGQL40-75-2M9B: diámetro de 40 mm, carrera de 75 mm, tipo rodamiento de bolas con interruptores magnéticos duales

• MGQM50-100-XB6: diámetro de 50 mm, carrera de 100 mm, modelo con cojinete deslizante resistente a altas temperaturas

Parámetros técnicos básicos estándar

(Condiciones de prueba estándar: temperatura normal de 20 ℃, presión nominal de 0,5 MPa)

1. Parámetros generales de rendimiento

• Rango de presión de trabajo: 0,12~1,0MPa (φ12/16); 0,1~1,0MPa (φ20~100)

• Temperatura ambiente: -10 ℃ ~ 60 ℃ (ambiente convencional sin hielo); -10 ℃ ~ 150 ℃ (versión de alta temperatura XB6)

• Velocidad de funcionamiento del pistón: 50~500 mm/s (φ12~63); 50~400 mm/s (φ80/100 de gran diámetro)

• Modo de búfer: Tope de goma estándar de doble extremo; Amortiguador de colchón de aire opcional para condiciones de trabajo de alto impacto.

• Modo de lubricación: Funcionamiento sin aceite y sin mantenimiento, adecuado para talleres limpios

2. Datos de empuje teórico (@0.5MPa, Unidad: N)

3. Datos de peso del producto (carrera de 50 mm, unidad: kg)

Comparación de selección de núcleos MGQM vs MGQL

Métodos de montaje y escenarios de aplicación típicos

1. Diseño flexible de montaje múltiple

• Montaje directo del cuerpo: Orificios para tornillos reservados en las superficies superior, inferior y lateral para fijación directa; Los modelos de más de φ32 mm cuentan con ranuras para interruptores de 4 lados para la instalación de interruptores magnéticos omnidireccionales, lo que permite un montaje y mantenimiento rápidos.

• Montaje auxiliar opcional: Hay disponibles accesorios de brida (F) y soporte de pie (L), que admiten una disposición de múltiples ángulos horizontal y vertical para adaptarse a diversos diseños estructurales de equipos.

2. Aplicaciones industriales principales

• Automatización de líneas transportadoras: Parada de piezas, posicionamiento de pallets y elevación de material; La fuerte resistencia al impacto evita que la pieza de trabajo se desplace durante el transporte y la limitación a alta velocidad.

• Procesamiento electrónico de precisión 3C: Expulsión de pines de PCB, posicionamiento de engarzado de terminales y traslación ligera de la pieza de trabajo; La alta precisión antirotación garantiza un montaje de precisión sin deflexión.

• Maquinaria de embalaje: Conducción de deflectores de material, conmutación de compuertas de silo y empuje de material a corta distancia; El cuerpo ultrafino se adapta perfectamente al diseño del equipo de embalaje compacto.

• Automatización Industrial General: Levantamiento de plantilla, expulsión de piezas y conducción de carga excéntrica; reemplaza las combinaciones tradicionales de cilindro separado + varilla guía para simplificar la estructura del equipo y reducir costos.

Comparación completa de la serie MGQ, MGP y MGG

Guía de selección rápida de tres pasos

1. Selección del tamaño del orificio: Calcule el empuje requerido en función de la carga real; seleccione el tamaño del orificio con empuje teórico ≥ carga real × 1,5, reservando un margen de seguridad del 50% para evitar sobrecargas.

2. Selección del tipo de rodamiento: Elija el cojinete deslizante MGQM para condiciones de trabajo excéntricas, con mucho polvo y cargas pesadas; Elija el rodamiento de bolas MGQL para un posicionamiento de alta precisión y un movimiento cíclico de alta frecuencia.

3. Selección de configuración funcional

￮ Demanda de detección de posición: Equipar interruptores magnéticos M9B/M9BW (instalación en 4 lados disponible para diámetro interior ≥32 mm)

￮ Entorno de alta temperatura: seleccione la opción resistente a altas temperaturas -XB6 (máx. 150 ℃)

￮ Operación de alto impacto: actualice a un amortiguador de aire opcional (estándar con amortiguador de goma)

Resumen de una oración

     El cilindro de varilla guía ultradelgado de alta rigidez de la serie SOLH MGQ integra un diseño que ahorra espacio, una fuerte capacidad de carga antilateral y una precisión antirrotación ultra alta, lo que proporciona soluciones de conducción lineal rentables y de alta estabilidad para estaciones de automatización compactas, precisas y de servicio pesado para parada, elevación y empuje.
