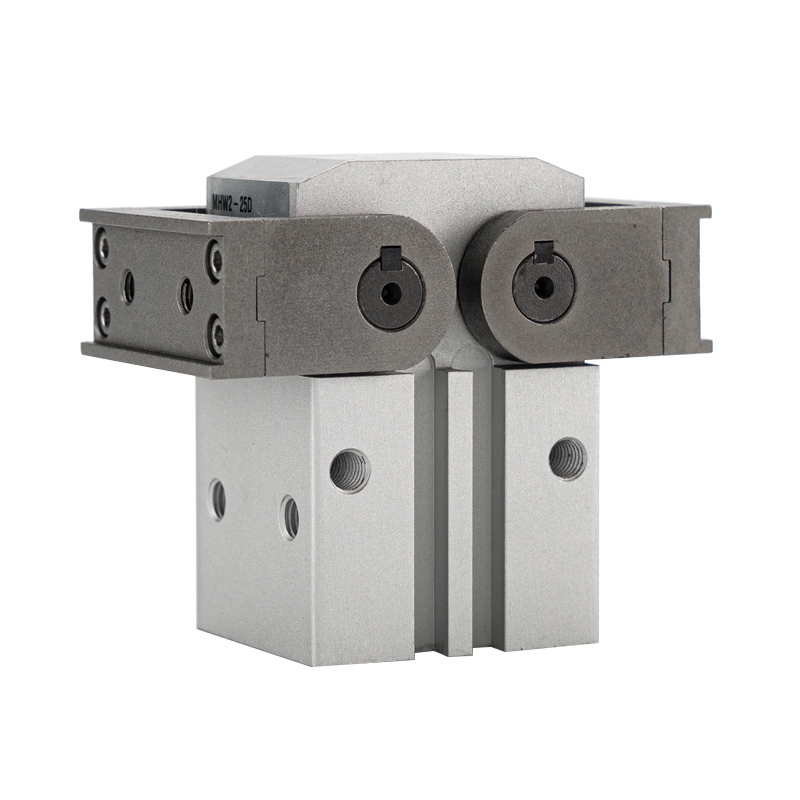

Pinza neumática con giro de piñón y cremallera de 180° serie MHW2

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH MHW2 es una pinza oscilante de 2 mordazas accionada por cremallera y piñón con un ángulo de apertura total de 180°. Puntos fuertes: movimiento sincrónico de engranajes preciso, ángulo de giro ultra amplio de 180°, contorno que ahorra espacio, ranuras de montaje de sensores en los cuatro lados y construcción duradera a prueba de polvo. Ampliamente adoptado para voltear piezas de trabajo, carga/descarga, agarre de piezas de gran tamaño y estaciones de espacios confinados, y se convierte en la selección principal para aplicaciones de pinzas oscilantes de gran ángulo.

Estructura central y características de diseño

     -- Principio de funcionamiento: El cilindro empuja la cremallera para impulsar el piñón para una rotación sincrónica; dos mandíbulas giran simétricamente. El engrane de engranajes garantiza una excelente sincronización y una fuerza de sujeción uniforme sin desviación de compensación.

     -- Característica de giro: Cada mandíbula gira hasta 90°, apertura bilateral total 180°. Las mordazas completamente abiertas se encuentran perpendiculares al cuerpo del cilindro, ocupando un espacio de proyección mínimo, ideal para el manejo de materiales que requieren evasión mecánica.

     -- Diseño del cuerpo: Carcasa cuadrada de aluminio anodizado duro con anillo magnético incorporado. Las ranuras para sensores de cuatro lados (superior/inferior/izquierda/derecha) admiten la instalación directa de interruptores magnéticos M9B/A93, disposición de sensores sin restricciones.

     -- Material y protección: cilindro de oxidación dura, mordazas de acero de aleación de alta resistencia y estructura de sellado a prueba de polvo. El espacio libre estrecho evita la intrusión de materias extrañas, un rendimiento estable en condiciones de taller polvorientos y una vida útil prolongada.

     -- Modo de Operación: Doble efecto (D). El empuje del cilindro bidireccional impulsa la rotación del engranaje de avance/retroceso para realizar la apertura y el cierre de la mandíbula.

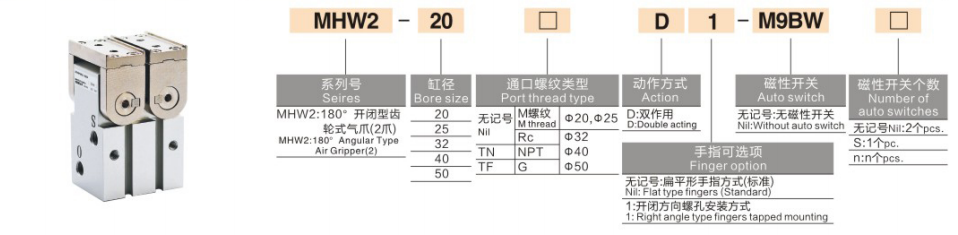

Regla de codificación de modelo completa

 1. Ejemplo de modelo: MHW2-32D-M9BW

  2. Ejemplos de referencia de pedidos estándar

     -- MHW2-25D: Diámetro 25, modelo básico de doble efecto sin interruptor magnético

     -- MHW2-40D-M9B: Diámetro 40, doble efecto equipado con interruptor magnético M9B

Especificaciones técnicas del núcleo universal (presión de suministro de 0,5 MPa)

Principales ventajas competitivas

  1. Ángulo de giro ultra amplio de 180° y excelente utilización del espacio

     -- Las mordazas están verticales al cuerpo en plena apertura, ocupando solo el espacio proyectado del cilindro, adecuadas para estaciones estrechas y procesos que requieren evitar la pieza de trabajo y moverla.

  2. Transmisión síncrona de engranajes de alta precisión

     -- Accionamiento de engranaje de piñón y cremallera, error sincrónico ≤0,1°, sujeción simétrica equilibrada, previene eficazmente el deslizamiento de la pieza de trabajo causado por una fuerza unilateral.

  3. Diseño de sensor flexible de 360°

     -- Los interruptores magnéticos se pueden montar en cuatro superficies del cuerpo para lograr monitoreo de posición en todas las direcciones, instalación conveniente y puesta en servicio para cualquier orientación de montaje.

  4. Estructura a prueba de polvo para ambientes hostiles

     -- Sellado optimizado y pequeño espacio interno que bloquea la entrada de polvo; vida útil mecánica ≥5 millones de ciclos, estable para líneas de producción automatizadas de alto ciclo a largo plazo.

 Formas de montaje y aplicaciones industriales típicas

  1. Opciones de montaje

     -- Montaje horizontal axial: Sujeción horizontal para carga y descarga en línea de montaje

     -- Montaje vertical longitudinal: Elevación vertical para estaciones de volteo de piezas de trabajo

     -- Montaje lateral: sujeción lateral para espacios reducidos y reducidos para equipos

  2. Escenarios de aplicación típicos

     -- Electrónica y electrodomésticos: agarre y volteo de carcasas, paneles y componentes de gran tamaño

     -- Piezas automotrices: Transporte de portalámparas, adornos interiores y piezas fundidas pequeñas.

     -- Logística y embalaje: manipulación de cajas, palés y materiales en barriles.

     -- Automatización de máquinas y moldeo por inyección: selección de piezas grandes de máquinas herramienta y máquinas de moldeo

Comparación de selección: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

Guía de selección rápida de 3 pasos

  1. Selección del diámetro interior basada en la masa de la pieza de trabajo

     -- 20 ≤ 3 kg；25 = 3~5 kg；32 = 5~10 kg；40 = 10~15 kg；50 = 15~20 kg. Reserva ≥30% de margen de seguridad de carga.

  2. Verificación del ángulo de giro

     -- Ángulo de giro estándar de una sola mordaza de 90°, apertura total de 180°. Confirme que hay suficiente espacio libre para acomodar la dimensión de la pieza de trabajo y el recorrido para evitarlo.

  3. Coincidencia de configuración

     -- Retroalimentación de señal de posición: utilice ranuras de montaje de cuatro lados con interruptores magnéticos de la serie M9B para un diseño flexible independientemente de la orientación de instalación.

     -- Entorno de taller polvoriento: Priorice MHW2 debido a su estructura de sellado superior a prueba de polvo.

Resumen de una oración

     La pinza neumática con giro de 180° de cremallera y piñón SOLH MHW2 adopta una transmisión síncrona de engranajes con instalación de interruptor magnético en cuatro lados y sellado a prueba de polvo, lo que admite el giro de piezas de trabajo de carga media y el manejo de materiales; Pinza oscilante ideal para ahorrar espacio en estaciones de espacios confinados de embalaje, automoción y automatización general.
