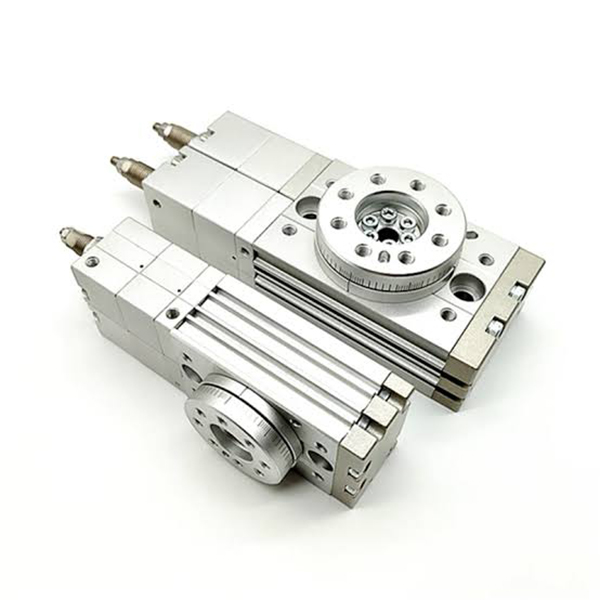

Cilindro giratorio de tres posiciones serie MSZ | Actuador neumático de cremallera y piñón

Marca: SOLH de Richge Technology

1. Descripción general del producto y posicionamiento central

  La serie SOLH MSZ es un cilindro profesional de mesa giratoria de piñón y cremallera especialmente diseñado paraposicionamiento de tres posiciones. Cuenta con una exclusiva función de triple parada izquierda/media/derecha (0°/medio tope/180°), que resuelve el problema de posicionamiento que los cilindros giratorios estándar de dos posiciones no pueden lograr parar a mitad de carrera. Controlado por una única válvula solenoide de media presión de 5/3 vías sin configuración de circuito de doble válvula, simplifica enormemente el diseño del sistema neumático. La posición media admite un ajuste fino de ±10°, mientras que ambos extremos realizan un ajuste de ángulo de 0~95°, lo que la convierte en la solución neumática óptima para el desvío de piezas de trabajo, clasificación, indexación de estaciones múltiples y escenarios que requieren un posicionamiento intermedio obligatorio.

  Núcleo de selección rápida de la serie 1.1

Posicionamiento del producto principal: Realiza una rotación precisa de tres paradas de 0° (izquierda) → media (centro) → 180° (derecha) con posición intermedia ajustable para satisfacer las demandas de posicionamiento flexible de múltiples ángulos.

2. Parámetros técnicos básicos (estándar SOLH)

  2.1 Especificaciones básicas

     • Tamaño del orificio: 10 / 20 / 30 / 50

     • Modo de operación: Doble efecto, doble cremallera y piñón, tope medio de tres posiciones

     • Presión de trabajo: 0,2~1,0MPa (tipo amortiguador de goma); 0,2~0,6MPa (tipo amortiguador hidráulico)

     • Presión de prueba: 1,05MPa

     • Temperatura de trabajo: 0 ℃ ~ 60 ℃ (sin ambiente helado)

     • Ángulo de giro: 0~95° para un solo extremo, ángulo ajustable total 0~190°

     • Ajuste de parada media: Ajuste fino de ±10° basado en la posición central

     • Precisión de posicionamiento: ±0,02 mm (tipo MSZA de alta precisión); ±0,05 mm (tipo básico MSZB)

     • Modo de lubricación: Funcionamiento con autolubricación sin aceite

     • Rosca del puerto: M5×0,8 (diámetro 10/20); M8×1,25 (diámetro 30/50)

  2.2 Par de salida y carga permitida (0,5 MPa)

  2.3 Capacidad de absorción de energía del buffer

3. Características estructurales y principio de funcionamiento de tres posiciones

  3.1 Ventajas estructurales fundamentales

     • Estructura de parada media de doble bastidor y doble pistón: Adopta un engranaje impulsor de cremallera doble y un diseño de pistón de tope medio independiente, eliminando el juego y generando un par estable y consistente durante el cambio de tres posiciones.

     • Diseño de mesa giratoria integrada: Equipado con orificios para pasadores de posicionamiento para el montaje directo de la pieza de trabajo, presenta alta rigidez y una instalación simple y rápida sin accesorios adicionales.

     • Orificio pasante hueco central: Orificio pasante central incorporado (Ø6~Ø12), que permite que las tuberías de aire y los cables eléctricos pasen ordenadamente, logrando cableado y tuberías integrados.

     • Ajuste de ángulo independiente: Equipado con pernos de ajuste profesionales, que admiten el ajuste fino independiente de los ángulos límite izquierdo/derecho y la posición de parada media, logrando una calibración de ángulo flexible.

     • Ranuras para interruptores magnéticos estándar: Ranuras reservadas estándar en ambos lados, compatibles con interruptores magnéticos D-M9B y D-A93, que realizan detección en tiempo real de tres posiciones izquierda/media/derecha para enlace de señal automatizado.

  3.2 Principio de control de tres posiciones (ventaja principal)

   La serie MSZ sólo requiereUna electroválvula de media presión de 5/3 vías. para realizar una conmutación de tres posiciones, no se requiere una conmutación de circuito de aire compleja ni de doble válvula, lo que simplifica la estructura del sistema y reduce el costo general del equipo.

     1. Posición izquierda (0°): Entrada de aire de la estación izquierda de la válvula solenoide, suministro de aire de un solo lado y escape del lado inverso, lo que impulsa la mesa giratoria para bloquear con precisión en la posición límite izquierda de 0°.

     2. Posición derecha (180°): Entrada de aire de la estación derecha de la válvula solenoide, acción inversa del circuito de aire, que hace que la mesa giratoria gire y se bloquee en la posición límite derecha de 180°.

     3. Posición de parada intermedia (M): Estación intermedia de válvula solenoide, ambos lados del cilindro están presurizados simultáneamente. El pistón giratorio mantiene el equilibrio de fuerzas y el pistón de tope medio independiente empuja y bloquea la mesa en la posición media preestablecida, logrando un posicionamiento intermedio estable.

4. Reglas completas para nombrar modelos

  Código de modelo típico: MSZB20-R-M9BL

5. Reglas de selección y aplicaciones típicas

  5.1 Reglas de prioridad de selección

     1. Colocar la demanda primero: Elija la serie MSZ para condiciones de trabajo que requieren parada de tres posiciones (izquierda/media/derecha); Los cilindros rotativos de dos posiciones MSQ/HRQ no son aplicables.

     2. Coincidencia de precisión: Seleccione el tipo MSZA de alta precisión para escenarios de posicionamiento de alta repetición; Elija el tipo básico MSZB rentable para escenarios universales generales.

     3. Coincidencia de velocidad y carga: Adopte el tipo de amortiguador hidráulico -R para operaciones de alta velocidad, cargas pesadas y alto impacto; El amortiguador de goma estándar es suficiente para el funcionamiento con carga ligera a baja velocidad.

     4. Verificación de carga: Asegúrese estrictamente de que la carga radial real, la carga axial y el momento flector sean inferiores a los valores permitidos para evitar atascos y desviaciones de posicionamiento.

  5.2 Escenarios de aplicación típicos

     • Desvío y clasificación de piezas de trabajo: Realice un posicionamiento medio y una distribución de material izquierda/derecha con conmutación multiángulo de 0°/90°/180°.

     • Indexación multiestación: Conmutación de tres posiciones para estaciones automatizadas de montaje, detección y transferencia de procesos.

     • Giro y dirección de la pieza de trabajo: Complete acciones estables de giro y dirección a través de una rotación progresiva de 0° → media → 180°.

     • Automatización electrónica y de embalaje: Se aplica al ajuste de tapas de botellas, posicionamiento de chips, detección de productos en múltiples ángulos y equipos de envasado de precisión.

6. Comparación de diferencias principales entre MSZ y MSQ

Resumen de una oración

     El cilindro giratorio de piñón y cremallera de tres posiciones de la serie SOLH MSZ logra un exclusivo posicionamiento de triple tope izquierdo/medio/derecho con control simple de una sola válvula, ángulo medio ajustable y alta precisión de repetición, siendo la solución profesional personalizada para equipos automatizados de clasificación, indexación y posicionamiento de múltiples ángulos.
