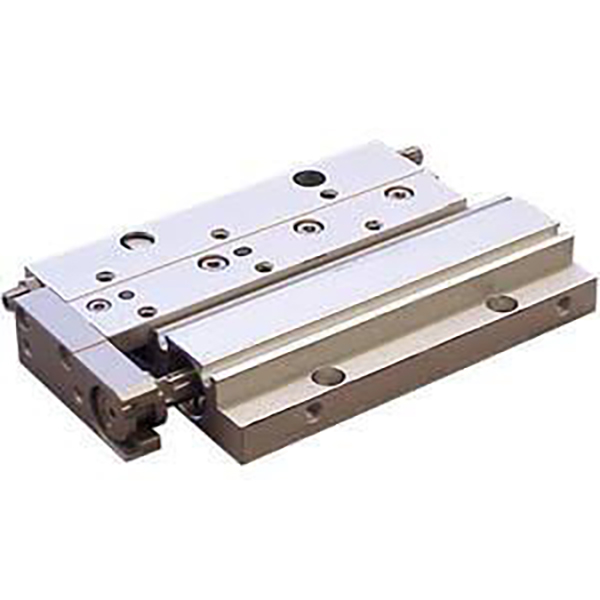

Mesa deslizante neumática ultrafina de alta rigidez serie MXF

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH MXF es una mesa deslizante neumática de carrera larga, ultradelgada y de alta rigidez diseñada para equipos de automatización de altura limitada. Con una disposición paralela del cilindro y el riel guía de rodillos transversales, una estructura de montaje superior/inferior de doble cara y una capacidad de carga media, logra una altura de cuerpo ultrabaja que es un 40 % más delgada que las guías MXS convencionales de la misma especificación. Con un posicionamiento estable de precisión media, un funcionamiento suave de carrera larga y durabilidad cíclica de alta frecuencia, sirve como la principal solución deslizante de perfil bajo para manipulación de materiales, montaje y conmutación de estaciones de precisión en sistemas automatizados compactos.

Posicionamiento del núcleo y características estructurales

     -- Estructura de conducción de doble acción: Adopta una operación estable de doble acción con tamaños de orificio que varían de φ8 a φ20 mm, lo que proporciona una salida de carga media confiable de 20~180 N, que se adapta perfectamente a escenarios de manipulación de precisión de servicio medio.

     -- Diseño de guía de rodillos cruzados y cilindros paralelos: El riel guía y el cilindro están dispuestos en paralelo, separando el movimiento de carga del movimiento de sellado del vástago del pistón. Esta estructura ofrece alta rigidez, baja fricción, funcionamiento sin espacios y un movimiento lineal extremadamente suave.

     -- Cuerpo ultradelgado de perfil bajo: La altura de la carrocería es de sólo 16~27 mm, un 40 % más baja que la de los modelos MXS equivalentes. Es la opción óptima para espacios libres ultrabajos y disposición de equipos altamente compactos.

     --Rendimiento confiable de precisión media: Garantiza un paralelismo de funcionamiento de 0,03 mm, una verticalidad de 0,05 mm y una precisión de posicionamiento repetido de ±0,02 mm, lo que cumple plenamente con los requisitos estándar de posicionamiento de automatización de precisión media.

     -- Montaje de alta precisión de doble cara: Equipado con orificios pasantes superiores y orificios roscados inferiores, además de orificios para pasadores de posicionamiento de precisión. Admite instalación positiva e inversa, lo que garantiza una alta precisión de montaje repetido después del desmontaje y montaje.

     -- Instalación de sensores y tuberías flexibles: Compatible con tubería bidireccional transversal y axial. Anillo magnético incorporado con diseño de ranura deslizante oculta para la instalación de interruptores magnéticos, ahorrando espacio de instalación sin interferencia estructural.

     -- Opciones de carrera ajustable y multibúfer: Topes de poliuretano estándar en ambos extremos para una amortiguación estable. Presenta una carrera ajustable de 5 mm por extremo (rango de recorte estándar total de 10 mm), con especificación X11 opcional para un ajuste fino ultralargo de 15 mm y amortiguadores hidráulicos opcionales para escenarios de impacto de alta frecuencia.

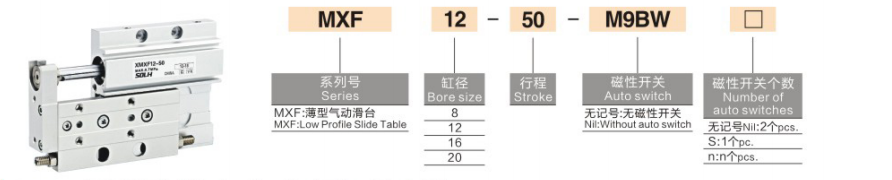

Regla de codificación de modelo completa

   1. Ejemplo de modelo: MXF12-50-M9BW

   2. Ejemplos de referencia de pedidos estándar

     -- MXF8-20: Modelo estándar sin interruptor, diámetro de 8 mm, carrera de 20 mm, doble efecto

     -- MXF20-100-2M9B: diámetro de 20 mm, carrera de 100 mm de largo, interruptores magnéticos duales para monitoreo de posición bidireccional

     -- MXF16-75-X11: diámetro de 16 mm, carrera de 75 mm, ajuste de carrera extendida de 15 mm

Especificaciones técnicas básicas (@0,5 MPa, doble efecto)

Rendimiento principal y ventajas del producto

     -- Estructura compacta ultrafina para un ahorro extremo de espacio: Con una altura de cuerpo ultrabaja de 16~27 mm, un 40% más delgado que la serie MXS, se adapta perfectamente a equipos con espacio libre ultrabajo y escenarios de diseño modular denso donde no se pueden instalar guías convencionales.

     -- Alta rigidez y operación estable de carrera larga: La guía de rodillos transversales combinada con el cuerpo monolítico integrado elimina los espacios abiertos y la deformación. Mantiene un funcionamiento estable y sin fluctuaciones en condiciones de carrera máxima de 100 mm y ciclos de alta frecuencia.

     -- Montaje de doble cara con gran adaptabilidad: Admite la fijación mediante orificio pasante superior y la instalación con orificio roscado inferior, compatible con montaje positivo e inverso. Equipado con orificios para pasadores de posicionamiento de precisión para garantizar una alta precisión de repetición después de repetidos desmontajes y montajes.

     -- Carrera ajustable flexible y adaptación multiestación: Ajuste fino estándar de 5 mm por extremo (rango de recorte total de 10 mm). La especificación X11 opcional proporciona un ajuste de carrera extendido de 15 mm, lo que cumple con los requisitos precisos de calibración de carrera para procesos automatizados de estaciones múltiples.

     -- Sin aceite y larga vida útil con bajo mantenimiento: Adopta un diseño de funcionamiento sin aceite y sellado de baja fricción, con una vida útil de más de 5 millones de ciclos. Es aplicable tanto a entornos industriales limpios como a líneas de producción automatizadas convencionales con requisitos mínimos de mantenimiento diario.

Métodos de montaje y escenarios de aplicación típicos

   1. Métodos de montaje dual

     -- Montaje superior: Fijado mediante orificios pasantes superiores con disposición de carga superior. Combinado con pasadores de posicionamiento para un posicionamiento de alta precisión y una carga estable.

     -- Montaje inferior: Fijado mediante orificios roscados inferiores para instalación directa en la superficie del equipo. Presenta un ensamblaje firme y es ideal para aplicaciones de montaje inverso.

   2.Aplicaciones industriales típicas

     -- Industria electrónica 3C: Laminación de pantalla, manipulación de módulos, transferencia de placas PCB, conmutación de estaciones de detección y posicionamiento de componentes electrónicos de precisión.

     -- Automatización de ensamblaje de precisión: Prensado de piezas pequeñas, montaje de terminales, accionamiento del dispositivo de bloqueo de tornillos y operación cíclica de herramientas ligeras.

     -- Maquinaria de embalaje: Empuje de material, accionamiento de herramientas de corte, laminación de etiquetas y transporte de material a corta distancia.

     -- Equipos de automatización generales: Equipo de deslizamiento del cuerpo de la puerta, conmutación de estaciones de la línea de producción y conducción lineal cíclica de alta frecuencia de carga media.

MXF frente a MXH frente a MXS | Comparación de mesas deslizantes compactas y de perfil bajo

Guía de selección rápida de tres pasos

   1. Selección del tamaño del orificio por carga: Haga coincidir el diámetro del orificio según el peso de la pieza de trabajo: φ8 ≤ 2 kg, φ12=2~5 kg, φ16=5~10 kg, φ20=10~15 kg. Reserve no menos del 50 % de margen de carga para garantizar un funcionamiento estable a largo plazo.

   2. Confirmación de accidente cerebrovascular: La carrera estándar varía de 10 mm a 100 mm. Prefiera la serie MXF para escenarios de carrera larga (≥50 mm); seleccione la serie MXH para condiciones de trabajo de ciclos de carrera corta y alta frecuencia.

   3. Coincidencia de configuración:
     --  Detección de posición: Equipado con interruptores magnéticos duales M9B para un monitoreo bidireccional preciso de la posición de la carrera.

     -- Ajuste fino de carrera: Elija estándar -X10 (recorte de 5 mm) para uso regular; seleccione -X11 (recorte extendido de 15 mm) para una calibración precisa de múltiples tiempos.

     --  Optimización del almacenamiento en búfer: Adoptar amortiguadores de poliuretano estándar para operación convencional; Actualización a amortiguadores hidráulicos para escenarios de impacto de alta frecuencia y reducción de ruido.

Resumen de una oración

     La mesa deslizante neumática ultradelgada de alta rigidez de la serie SOLH MXF presenta una altura del cuerpo un 40% menor que la MXS, guía de alta rigidez con rodillos transversales, montaje de doble cara y estabilidad de carga media de carrera larga, lo que sirve como la solución central de alto costo-rendimiento para automatización compacta de altura limitada y manejo de alta frecuencia de precisión media.
