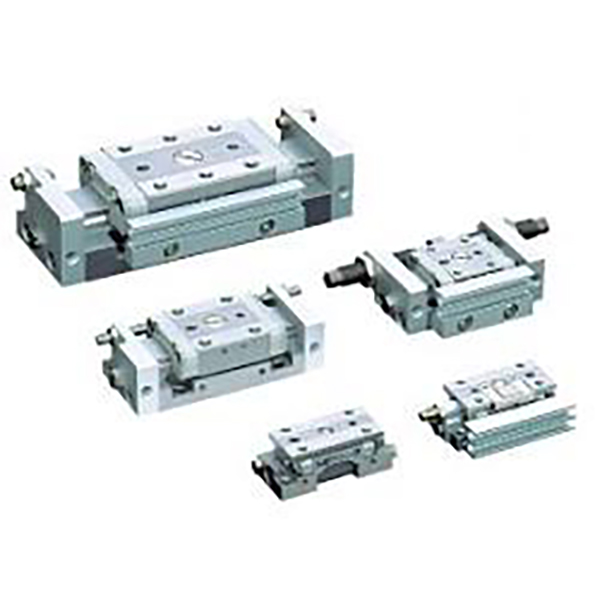

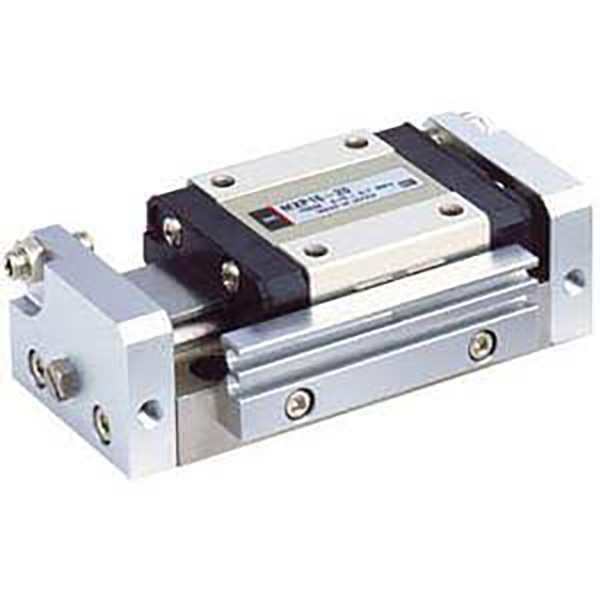

Mesa deslizante neumática compacta de ultra alta precisión serie MXP

Mesa deslizante neumática compacta de ultra alta precisión serie MXP

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH MXP es una mesa deslizante neumática compacta de ultra alta precisión de alta gama diseñada para escenarios rigurosos de microposicionamiento. Al adoptar una estructura de riel guía de cilindro incorporada y un cuerpo de acero inoxidable integrado, ofrece paralelismo a nivel de micras, error de rotación ultrabajo y rigidez excepcional. Al admitir tuberías de doble dirección y ciclos estables de alta frecuencia, es perfectamente adecuado para ensamblaje de precisión 3C, detección óptica y posicionamiento de microcomponentes de alta precisión, y sirve como modelo premium para aplicaciones sofisticadas de conducción lineal en miniatura.

Estructura central y características de diseño

     --  Modo de conducción: Operación bidireccional de doble efecto, tamaños de orificio φ6/8/10/12/16 mm, que cubre un rango de carga ligera de 10 ~ 120 N.

     -- Estructura Premium Integrada: Cuenta con riel guía lineal cilíndrico incorporado y cuerpo de acero inoxidable martensítico de una sola pieza. El mecanismo de carga está completamente aislado del movimiento de sellado del vástago del pistón, logrando una rigidez extrema y una fricción mínima.

     -- Grado de precisión ultraalta: Paralelismo de recorrido de 0,004 mm, paralelismo de montaje de 0,02 mm, precisión de rotación ±0,03° (φ6/8/10) / ±0,04° (φ12/16), lo que proporciona un rendimiento de posicionamiento de precisión ultraestable líder en la industria.

     -- Cuerpo estrecho ultracompacto: Altura del cuerpo de solo 17~23 mm, 10%~20% más angosto que los modelos equivalentes MXJ, lo que permite un diseño ultradenso para espacios de trabajo extremadamente reducidos.

     -- Flexibilidad de tuberías de doble dirección: Admite tuberías laterales y axiales con un diseño conmutable en el sitio, adaptándose a diversos requisitos de enrutamiento de tuberías en el sitio.

     -- Compatibilidad de sensores universales: Las ranuras para interruptores magnéticos duales estándar permiten la instalación de 2 interruptores magnéticos M9B para un monitoreo de posición bidireccional confiable.

     -- Almacenamiento en búfer y limitación multinivel: Topes de goma estándar de doble extremo para reducir el ruido y los impactos; limitadores de carrera metálicos de extremo simple/doble opcionales, además de la opción de amortiguador hidráulico para modelos de φ8 y superiores, con un rango de carrera ajustable de 0 a 5 mm para un control de posicionamiento ultrapreciso.

Regla de codificación de modelo completa

   1. Ejemplo de modelo: MXP8-15-B-M9BW

   2. Ejemplos de referencia de pedidos estándar

     --  MXP6-5: tipo estándar, sin interruptor magnético, diámetro interior de 6 mm, carrera de 5 mm, doble efecto

     --  MXP10-20-B-2M9B: Diámetro interior de 10 mm, carrera de 20 mm, límite metálico de doble extremo, 2 interruptores magnéticos M9B

     -- MXP12-25-D: Diámetro interior de 12 mm, carrera de 25 mm, límite metálico de extremo extendido, compatible con tubería axial

Especificaciones técnicas básicas (@0,5 MPa, doble efecto)

Principales ventajas competitivas

   1. Precisión y estabilidad de nivel ultra alto de micras
     -- Cuenta con un paralelismo de recorrido ultrabajo de 0,004 mm y una precisión de rotación tan baja como ±0,03°, junto con una precisión de posicionamiento repetido de ±0,01 mm. Elimina las microvibraciones y las desviaciones de posición, cumpliendo plenamente con las estrictas demandas de precisión para la detección óptica, la laminación de microcomponentes y los procesos de prueba de alta precisión.

   2. Estructura cilíndrica integrada y cuerpo compacto ultraestrecho
     -- El cilindro está integrado dentro de la estructura del riel guía, lo que reduce el ancho de la carrocería entre un 10 % y un 20 % en comparación con los modelos MXJ. El innovador diseño de tuberías laterales/axiales de doble dirección permite una conmutación flexible en el sitio, lo que resuelve las restricciones de diseño de tuberías en estaciones densas y ultra estrechas.

   3. Alta rigidez y larga vida útil
     -- El cuerpo de acero inoxidable martensítico de una sola pieza y la estructura de riel guía integrada brindan una excelente resistencia a la deformación y rigidez estructural. Adopta un diseño de sellado de baja fricción y sin aceite, compatible con talleres limpios y entornos industriales ligeros, logrando una vida útil sin mantenimiento de más de 5 millones de ciclos.

   4. Funcionamiento suave de alta frecuencia
     -- El sellado premium de baja fricción y el riel guía de bolas de alta precisión garantizan un movimiento ultrasuave. La velocidad de funcionamiento varía de 50 a 500 mm/s, lo que admite ciclos estables de alta frecuencia por encima de 350 cpm sin tartamudeo ni fluctuaciones, ideal para tareas de posicionamiento repetitivas de carrera corta y de larga duración.

   5. Adaptación flexible de instalación multiescena
     -- Admite montaje de tres lados superior, inferior y lateral con orificios para pasadores de posicionamiento de precisión. La estructura simétrica del puerto de aire permite la intercambiabilidad de tuberías izquierda/derecha en el sitio, rompiendo por completo las limitaciones direccionales y adaptándose a diversos diseños estructurales de equipos.

Formas de montaje y aplicaciones típicas

   1. Métodos de montaje

     -- Montaje superior: Fijado mediante orificios pasantes con orificios para pasadores de posicionamiento de precisión, adecuados para instalación en la parte superior de la pieza de trabajo y escenarios de posicionamiento de alta precisión que requieren desplazamiento cero.

     --  Montaje inferior: Fijado mediante orificios roscados inferiores con estructura estable y confiable, aplicable para ensamblaje de superficie de equipos estándar y conducción lineal fija.

     --  Montaje lateral: Fijado mediante orificios roscados laterales, perfecto para equipos con espacio vertical limitado y disposición paralela densa de múltiples unidades deslizantes.

   2. Escenarios de aplicación típicos

     --  Electrónica 3C: Montaje y unión de chips, enfoque del módulo de lentes, posicionamiento de ultraprecisión de microcomponentes, prueba de ciclo de sonda

     --  Equipo óptico: Movimiento de precisión de la cámara CCD, calibración fina de lentes ópticas, posicionamiento láser, conducción de plataforma de detección de alta precisión

     --  Ensamblaje de microprecisión: Bloqueo automático de tornillos en miniatura, engarzado de terminales, inserción de componentes de precisión, accionamiento de plantilla de alta precisión

     -- Equipo médico: Control de precisión de microbomba, conmutación precisa de válvula en miniatura, posicionamiento telescópico de instrumentos pequeños

Comparación de selección de tabla de diapositivas: MXP vs MXJ vs MXQ

Guía de selección rápida de 3 pasos

   1. Selección de diámetro por carga
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Reserve no menos del 50 % del margen de seguridad de carga para garantizar un funcionamiento estable y preciso.

   2. Confirmación de accidente cerebrovascular Rango de carrera estándar: 5~30 mm. Priorice los recorridos cortos (5 ~ 20 mm) para condiciones de trabajo de alta frecuencia para mantener una mayor precisión de posicionamiento y estabilidad operativa.

   3. Coincidencia de configuración

      --  Monitoreo de posición: Equipe 2 interruptores magnéticos M9B para retroalimentación de posición de carrera bidireccional en tiempo real.

     -- Limitación y amortiguación de precisión: seleccione el límite metálico de doble extremo (B) para un posicionamiento preciso ajustable de 0 a 5 mm; Elija un amortiguador hidráulico para los modelos φ8 y superiores para reducir el impacto de alta frecuencia.

     --  Adaptación de tuberías: adopte tuberías axiales para diseños de espacios ultraestrechos y tuberías laterales para escenarios de instalación estándar convencionales.

Resumen de una oración

     La mesa deslizante neumática de ultra alta precisión de la serie SOLH MXP presenta un paralelismo ultrabajo de 0,004 mm, un error de rotación mínimo, un riel guía integrado, tuberías conmutables de doble dirección y un amortiguador hidráulico opcional, y sirve como plataforma microlineal premium de alta rigidez para detección óptica, ensamblaje 3C de ultraprecisión y equipos de automatización médica de alta gama.
