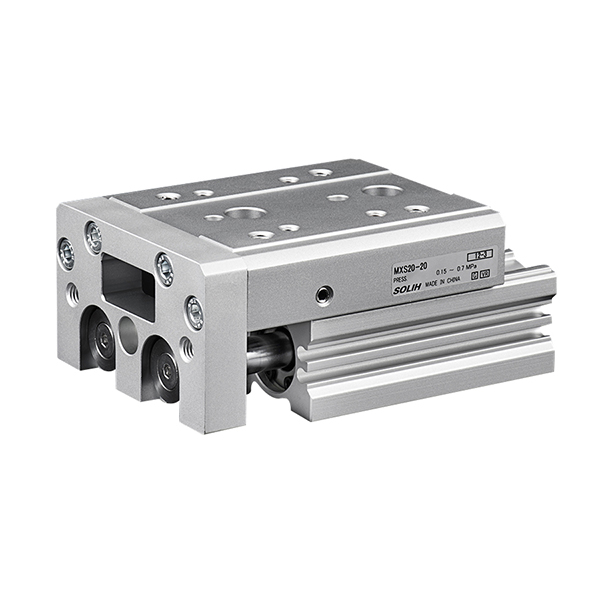

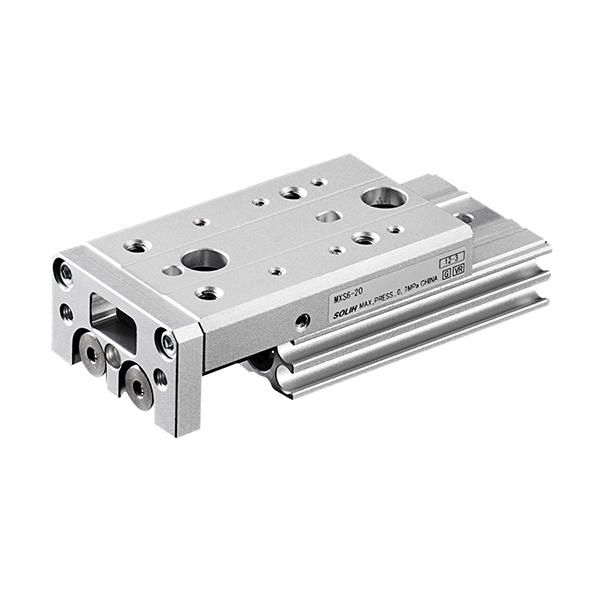

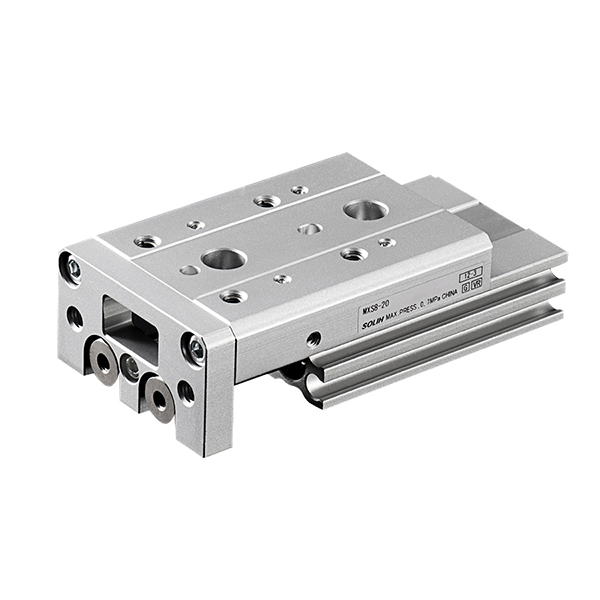

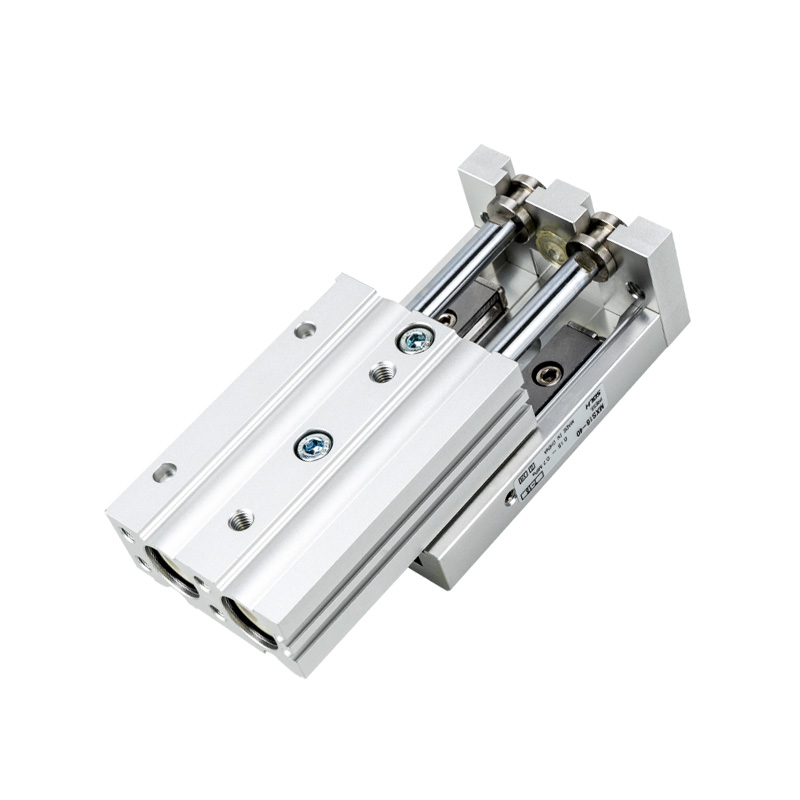

Mesa deslizante neumática serie MXS | Guía de rodillos cruzados tipo cilindro doble

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH MXS es ​​una mesa deslizante neumática integrada de alta rigidez y alta precisión equipada con una estructura de accionamiento de doble pistón y rieles guía de rodillos transversales profesionales. Con un cuerpo compacto ultradelgado, un sistema de guía precargado sin espacio libre y un doble empuje de salida, ofrece un movimiento lineal ultraestable con una precisión de repetición de hasta ±0,01 mm. El diseño integrado todo en uno reduce en gran medida el volumen del equipo en comparación con las combinaciones tradicionales de cilindro dividido + guía externa. Se aplica ampliamente en transferencia lineal de precisión, ensamblaje de alineación y herramientas electrónicas y de semiconductores, y sirve como el reemplazo mejorado óptimo para las soluciones de conducción lineal convencionales.

Estructura central y principio de funcionamiento

     -- Sistema de conducción de doble pistón: Adopta una estructura de doble pistón de doble acción, que proporciona el doble de empuje que las correderas de un solo cilindro con el mismo tamaño de orificio. Garantiza un funcionamiento altamente sincrónico y elimina eficazmente la desviación y el balanceo del movimiento durante el movimiento de alta frecuencia.

     -- Riel guía de rodillos cruzados premium: Guía de rodillos transversales incorporada de alta precisión con diseño de precarga, juego de funcionamiento cero, excelente rigidez estructural y fuerte resistencia a la carga radial y la desviación del par. Mantiene de forma estable una precisión de posicionamiento de repetición ultraalta de ±0,01 mm para un funcionamiento cíclico a largo plazo.

     -- Diseño todo en uno integrado: El cilindro y la mesa deslizante están perfectamente integrados como una sola unidad, lo que reduce el volumen total de instalación entre un 30 % y un 50 % en comparación con las estructuras de tipo dividido. No requiere alineación manual durante la instalación, lo que mejora en gran medida la eficiencia del ensamblaje y la consistencia estructural.

     -- Montaje flexible de tres lados: Admite instalación en tres direcciones inferior, lateral y axial con orificios para pasadores de posicionamiento de precisión preestablecidos. Admite instalación de apilamiento directo y montaje fijo lateral, adaptándose a las demandas de diseño de equipos compactos diversificados.

     -- Adaptación del sensor incorporado: Equipado con anillo magnético interno estándar, con ranuras incrustadas reservadas en el cuerpo compatible con interruptores magnéticos de las series D-M9□ y A93. El diseño empotrado evita interferencias estructurales y garantiza una información precisa de la posición de la carrera.

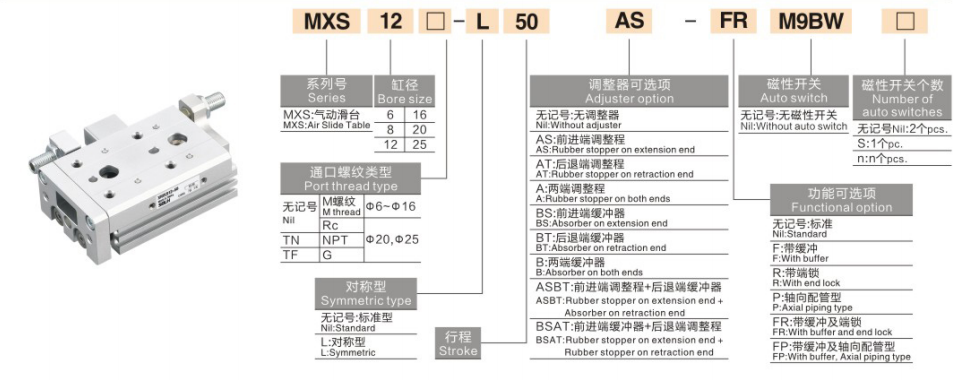

Regla de codificación de modelo completa

   1. Ejemplo de modelo: MXS16-50AS-M9BW

   2. Ejemplo de referencia de pedido estándar

     -- MXS20-75A-FR-M9NL: Diámetro interior de 20 mm, carrera de 75 mm, ajuste de carrera de doble extremo, tubería axial, interruptor magnético PNP con cable de 3 m de longitud

Especificaciones técnicas básicas generales

Tabla de referencia de carga y fuerza de salida (@0,5 MPa, instalación horizontal)

Nota: La capacidad de carga disminuye con una carrera más larga y una velocidad más alta; factor de seguridad ≥2; la carga vertical requiere verificación de torsión permitida

Escenarios de aplicación y pautas de selección

   1. Escenarios de aplicación prioritarios para la serie MXS

     --  Posicionamiento y transferencia de ultra alta precisión: Ideal para transferencia lineal precisa y alineación de componentes electrónicos, terminales, lentes ópticas y módulos en miniatura con estrictos requisitos de posicionamiento de ±0,01 mm.

     -- Equipo compacto con espacio limitado: La estructura integrada ultradelgada reduce la altura del equipo en un 30% en comparación con las mesas deslizantes comunes, y se adapta perfectamente a estaciones automatizadas miniaturizadas y altamente compactas.

     -- Condiciones de trabajo de alta rigidez y antideflexión: El diseño de la guía de rodillos transversales ofrece una excelente resistencia al par y tolerancia a la carga excéntrica, adecuado para la conducción del eje Z del robot y estaciones de montaje de alta precisión con condiciones de fuerza complejas.

     -- Operación cíclica de carrera corta de alta frecuencia: Estable para operación de alta frecuencia a largo plazo dentro de un recorrido corto de 10 ~ 50 mm, manteniendo una precisión constante sin compensación ni fluctuación.

     -- Simplificación estructural y reducción de costos: La estructura integrada de cilindro y guía reemplaza por completo la combinación tradicional dividida de "cilindro + guía externa", simplificando el diseño mecánico y reduciendo los costos de montaje y mantenimiento.

Puntos clave de selección profesional

     -- Selección del tamaño del orificio: Haga coincidir el tamaño del orificio según el peso de la pieza de trabajo y el modo de instalación. Controle la carga horizontal dentro del 50 % del valor nominal y la carga vertical dentro del 25 % del valor nominal para garantizar un funcionamiento estable.

     -- Selección de trazo: Reserve un margen de carrera de 5~10 mm durante la selección del modelo. Elija el ajustador de carrera AS/AT/A (ajuste fino de 0 ~ 5 mm) si necesita un recorte de carrera preciso.

     -- Coincidencia de dirección de montaje: Montaje inferior para manipulación de materiales horizontal; montaje lateral para instalación fija lateral; Montaje axial para apilamiento en el eje Z y ensamblaje multicapa.

     -- Optimización de la configuración del búfer: Tope de goma estándar para funcionamiento convencional. Equipe con un amortiguador hidráulico cuando la velocidad de funcionamiento supere los 300 mm/s o el peso de la carga supere los 5 kg para reducir el impacto y la vibración del terminal.

     -- Configuración de detección de posición: Compatible con interruptores magnéticos M9B/M9N. Las ranuras integradas en ambos lados admiten la instalación de 2 interruptores para realizar una detección precisa de la señal en el lugar tanto para carreras de extensión como de retracción.

Resumen de una oración

     La mesa deslizante neumática de doble cilindro de la serie SOLH MXS adopta una guía de rodillos cruzados de primera calidad y una estructura todo en uno integrada, con doble empuje, precisión ultraalta de ±0,01 mm, rigidez superior y capacidad antideflexión, que sirve como solución de conducción lineal de precisión de alta gama para semiconductores, ensamblaje electrónico de precisión y automatización de posicionamiento de alta frecuencia.
