Cilindro sin vástago de acoplamiento magnético serie RM | Tipo de carrera larga guiada compacta Airtac

Marca: SOLH de Richge Technology

RMT
RMTL

Descripción general del producto

     La serie SOLH RM es un cilindro sin vástago de acoplamiento magnético estilo Airtac convencional diseñado para demandas de conducción lineal guiada, compacta y de carrera larga. Al adoptar una transmisión síncrona magnética sin contacto entre el pistón interno y la mesa deslizante externa, la estructura completamente cerrada logra un funcionamiento sin fugas y sin polvo. Cubriendo cuatro modelos principales, incluido el tipo básico y el tipo de varilla guiada, el tamaño del orificio varía de φ10 a φ40 mm con una carrera máxima de 2000 mm. Con guía incorporada, amplia adaptabilidad de temperatura y rendimiento de alto costo, es perfectamente adecuado para transferencia lineal de carrera larga y escenarios de automatización de espacios limpios, y sirve como la alternativa doméstica preferida a las series SMC CY1/CY3.

Clasificación del modelo central y características estructurales

1. Clasificación completa del modelo de familia RM

• Tipo básico RMS: Estructura ultra minimalista sin sistema de guía incorporado. Requiere soportes de soporte externos y rieles guía lineales para la instalación. Presenta el costo más bajo y es ideal para proyectos de presupuesto limitado con estructuras guía reservadas.

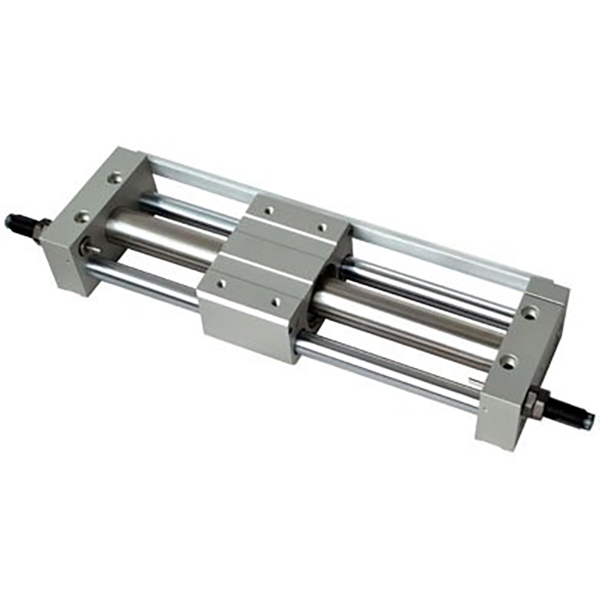

• Tipo guiado estándar RMT: Equipado con varillas guía dobles y cojinetes deslizantes para una función de guía integrada. Puede soportar cargas laterales y excéntricas sin rieles guía externos, lo que permite una instalación sencilla y rápida para condiciones de trabajo convencionales.

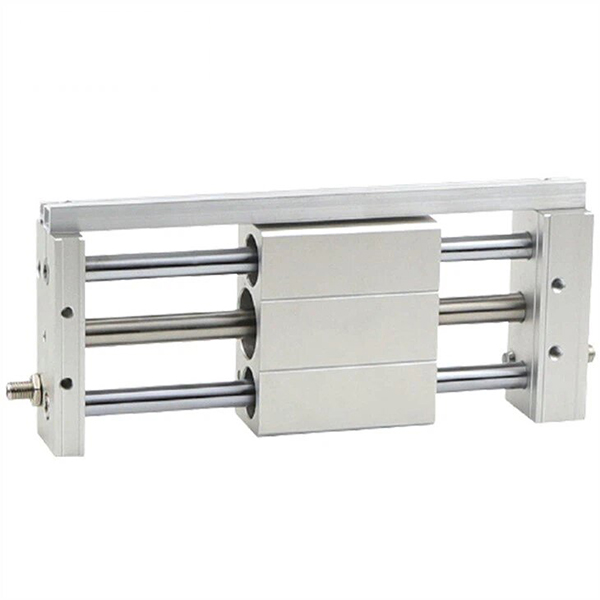

• Tipo guiado de precisión RMTL: Adopta varillas guía extendidas de alta precisión y cojinetes de alta rigidez para mejorar la precisión del movimiento lineal. La precisión del posicionamiento repetido alcanza ±0,1 mm, lo que cumple con los requisitos de posicionamiento de carrera de alta precisión y transferencia a microdistancias.

• Tipo deslizante de carga alta RMH: Optimizado con rieles deslizantes reforzados y estructura de varilla guía de alta resistencia, que presenta una excelente capacidad de carga y rendimiento antideflexión. Se puede utilizar directamente como mesa deslizante independiente para escenarios de operación de carga pesada y alta estabilidad.

2. Ventajas estructurales fundamentales

• Accionamiento de acoplamiento magnético y rendimiento limpio sin fugas: La matriz magnética incorporada de alta resistencia realiza una transmisión síncrona no mecánica. El cilindro completamente cerrado aísla completamente los circuitos de aire internos del ambiente externo, logrando cero fugas de aire y un funcionamiento sin polvo. Cumple totalmente con los estándares higiénicos para aplicaciones de talleres de limpieza médica, electrónica y alimentaria.

• Diseño compacto sin vástago y ahorro de espacio: La ausencia de estructura de extensión del vástago del pistón reduce el espacio de instalación en un 50% en comparación con los cilindros de tirantes tradicionales. Mantiene un funcionamiento lineal estable sin doblarse incluso en condiciones de carrera máxima de 2000 mm, lo que admite perfectamente el diseño de equipos compactos.

• Estructura aislada a prueba de polvo y vida útil extendida: La cámara del pistón y la mesa deslizante están completamente aisladas para evitar que entre polvo, suciedad e impurezas externas al interior del cilindro. La combinación optimizada de anillo resistente al desgaste y anillo a prueba de polvo reduce eficazmente la pérdida por fricción y prolonga la vida útil general.

• Diseño de varilla guía dual integrada (RMT/RMTL/RMH): La estructura de guía autónoma elimina la necesidad de rieles deslizantes externos. Resiste eficazmente la fuerza lateral y la interferencia de carga excéntrica, lo que garantiza un movimiento alternativo suave y estable con una mayor eficiencia de instalación.

• Configuración de múltiples búfer para un funcionamiento estable: Los topes de goma fijos estándar de doble extremo absorben el impacto operativo y reducen el ruido de funcionamiento. Los amortiguadores ajustables y los amortiguadores hidráulicos opcionales permiten un funcionamiento estable a una velocidad máxima de 500 mm/s, evitando impactos rígidos durante el movimiento cíclico de alta velocidad.

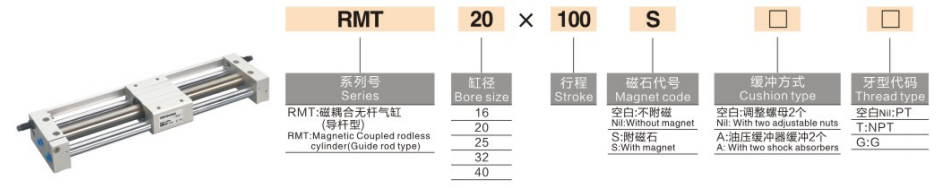

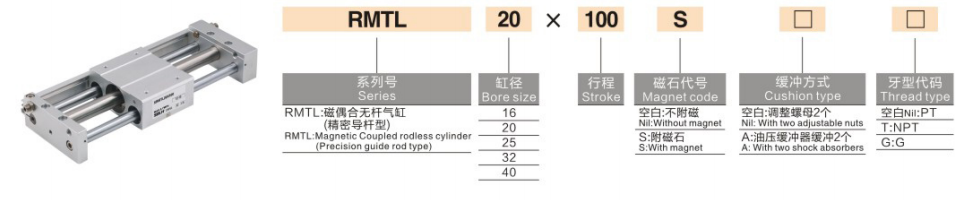

Regla de codificación de modelo completa

1.Ejemplos de modelos: RMT20-500 | RMS16-300-S

2.Ejemplos de referencia de pedidos estándar

• RMS16-300: diámetro de 16 mm, carrera de 300 mm, tipo básico no guiado sin interruptor magnético

• RMT20-500-S: diámetro de 20 mm, carrera de 500 mm, tipo guiado estándar con accesorio magnético

• RMTL25-800: diámetro de 25 mm, carrera de 800 mm, tipo guiado de alta precisión

Especificaciones técnicas básicas (condición estándar de 20 ℃)

1. Especificaciones generales básicas

• Modo de operación: Transmisión síncrona sin contacto con acoplamiento magnético de doble efecto

• Fluido de trabajo: Aire comprimido filtrado (filtración de 40 μm, funcionamiento sin aceite disponible)

• Temperatura ambiente: -20 ℃ ~ 70 ℃ (grado industrial de temperatura ultra amplia)

• Rango de presión de trabajo: 0,15~0,7MPa; Presión de prueba: 1.0MPa

• Velocidad de funcionamiento estándar: 50~500 mm/s

• Modo de búfer: Tope de goma fijo de doble extremo estándar; amortiguador ajustable opcional / amortiguador hidráulico

• Fuerza de sujeción magnética: 55~1400N (aumenta gradualmente con el tamaño del orificio)

2. Gráfico de parámetros clave de rendimiento (@0,5 MPa)

Pautas principales de configuración y selección

1. Selección del tamaño del orificio por carga y empuje

• φ10~φ16 (microservicio ligero): Adecuado para cargas ≤2 kg, dedicado a operaciones de microposicionamiento y transferencia de componentes de precisión de carrera corta en equipos de automatización electrónica en miniatura.

• φ20~φ25 (servicio liviano general): Combinado con una carga ligera de 4~6 kg, ideal para operaciones convencionales de empuje y tracción de carrera larga (≤1000 mm) en líneas de producción automatizadas generales.

• φ32~φ40 (servicio medio): Aplicable para escenarios de carga media de 10 a 16 kg, perfectamente adaptado al manejo de materiales de carrera larga y condiciones de trabajo cíclicas de alta frecuencia en equipos de automatización de logística y embalaje.

2. Selección del modelo y sistema de guía

• Tipo básico RMS: Solución de coste ultrabajo sin guía integrada. Adecuado para proyectos y equipos de presupuesto limitado con rieles guía lineales externos preinstalados, que requieren fijación de soporte de doble extremo.

• Tipo guiado estándar RMT: Diseño de varilla guía dual todo en uno con guía de rodamiento incorporada. Puede resistir cargas laterales convencionales sin accesorios de guía externos, presentando una instalación sencilla y una amplia adaptabilidad para condiciones de trabajo estándar.

• Tipo guiado de precisión RMTL: Las varillas guía extendidas de alta precisión optimizan la estabilidad del movimiento lineal y logran una precisión de posicionamiento repetido de hasta ±0,1 mm. La mejor opción para posicionamiento de precisión, montaje preciso y escenarios de alta demanda lineal.

• Tipo deslizante de carga alta RMH: El riel deslizante reforzado y la estructura de varilla guía de alta resistencia mejoran en gran medida la capacidad antideflexión y la capacidad de carga. Puede reemplazar las mesas deslizantes independientes para completar tareas de conducción de carrera larga y cargas pesadas.

3. Selección de configuración funcional y ambiental

• Aplicación de ambiente limpio: La transmisión magnética sin contacto, sin fugas y sin polvo, evita la contaminación secundaria. Los modelos autoguiados RMT y RMTL son los preferidos para un funcionamiento estable a largo plazo en talleres de limpieza de alimentos, medicina y electrónica.

• Mejora de las condiciones de trabajo de alta velocidad: Equipado con amortiguadores hidráulicos externos para eliminar el impacto final, soportando de manera estable una operación continua de alta velocidad de hasta 500 mm/s para líneas de producción cíclicas de alta frecuencia.

• Comentarios de posición de precisión: Agregue la configuración equipada con imán -S, compatible con interruptores magnéticos de la serie D-M9, que realiza posicionamiento de carrera multipunto y retroalimentación de señal eléctrica en tiempo real para control automatizado del varillaje.

Escenarios típicos de aplicaciones industriales

• Transferencia de material electrónico en sala limpia: La estructura de acoplamiento magnético libre de polvo y contaminación cero se usa ampliamente para el manejo de materiales a larga distancia en talleres libres de polvo de semiconductores y LCD, protegiendo eficazmente entornos de producción limpios.

• Desplazamiento de líneas de envasado de alimentos y productos farmacéuticos: El diseño integrado autoguiado simplifica la instalación y el mantenimiento diario, satisfaciendo perfectamente las demandas de empuje y tracción de piezas de trabajo de carrera larga de equipos de embalaje de servicio liviano y mediano con un rendimiento higiénico y confiable.

• Control automatizado de puertas y escudos de equipos: La estructura compacta sin varilla ahorra un 50% de espacio de instalación, adecuada para la apertura y cierre estables de puertas protectoras de equipos de carrera larga, protectores contra el polvo y cubiertas de seguridad.

• Posicionamiento de precisión en línea de ensamblaje de carrera larga: El modelo guiado de alta precisión RMTL garantiza una excelente linealidad y precisión de posicionamiento repetido, cumpliendo con los requisitos de transporte cíclico y posicionamiento preciso de distancias ultralargas de 1 ~ 2 m de las líneas de producción.

• Renovación de equipos compactos y ahorro de espacio: Sirve como un reemplazo ideal para los cilindros de tirantes tradicionales en escenarios de carrera larga (>500 mm), optimizando en gran medida el diseño del equipo y logrando un diseño compacto y automatizado del equipo.

Comparación de parámetros principales de la serie RM frente a la serie CY1/CY3

Guía de selección rápida de tres pasos

1. Confirmación del tamaño del orificio: Calcule el empuje requerido basándose en el peso de carga real con un factor de seguridad ≥2. Reglas recomendadas: ≤2kg → φ16; 4~6 kg → φ25; 10~16kg → φ40.

2. Confirmación del tipo de modelo: Elija RMS para un presupuesto ultrabajo; RMT para condiciones generales de trabajo estándar; RMTL para demandas de posicionamiento de alta precisión; RMH para escenarios de carga pesada y antideflexión.

3. Confirmación de especificación de carrera: Seleccione una carrera estándar de 50~1000 mm para uso convencional; Carrera extendida opcional de hasta 2000 mm para demandas de conducción de distancias medias y largas.

Resumen de una oración

     El cilindro sin vástago de acoplamiento magnético estilo Airtac de la serie SOLH RM integra estructuras autoguiadas diversificadas, adaptabilidad de temperatura ultra amplia y rendimiento limpio sin fugas, y sirve como la solución de conducción lineal nacional de carrera larga y alto costo-rendimiento para equipos automatizados de presupuesto medio.
