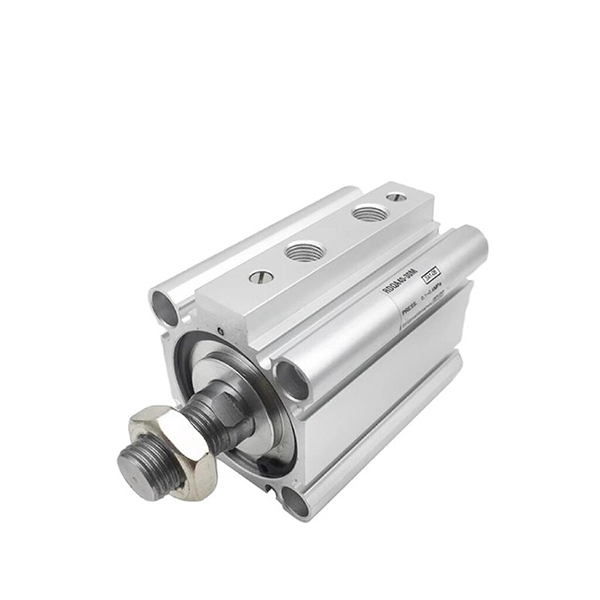

Cilindro neumático delgado serie RQ con colchón de aire de alto rendimiento

Marca: SOLH de Richge Technology

Descripción general del producto

     El cilindro delgado de alto rendimiento de la serie SOLH RQ es intercambiable con SMC RQ/RDQ. Adopta una innovadora estructura de colchón de aire incorporada sin anillos. La capacidad de absorción de energía es 3 veces mayor que la del amortiguador de goma CQ2 y el ruido se reduce en un 50 %. Cuerpo ultradelgado, un 20% más corto que el cilindro delgado con colchón de aire normal. Reemplazo directo de CQ2/CQS para mejorar el rendimiento del cojín. Ampliamente utilizado para posicionamiento automático, sujeción y manipulación de materiales de alto ciclo, alta carga y bajo ruido.

Estructura y características principales

     -- Cilindro de aluminio cuadrado ultrafino, cojín de aire sin anillo integrado;

     -- Cilindro anodizado duro, vástago de pistón cromado, fuerte rendimiento antideformación;

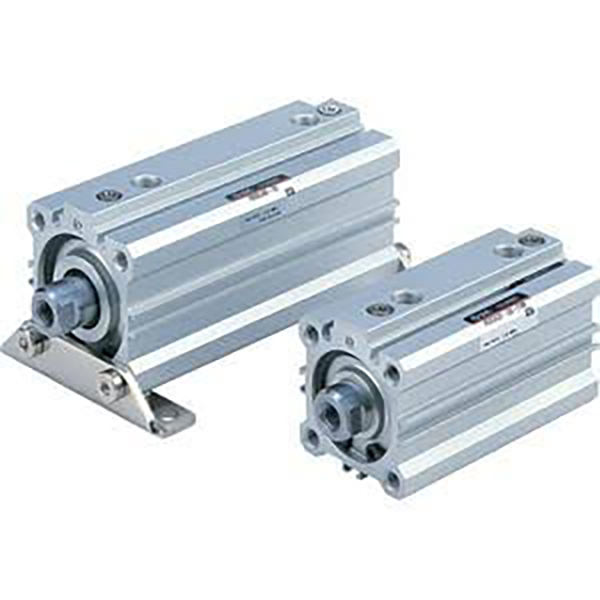

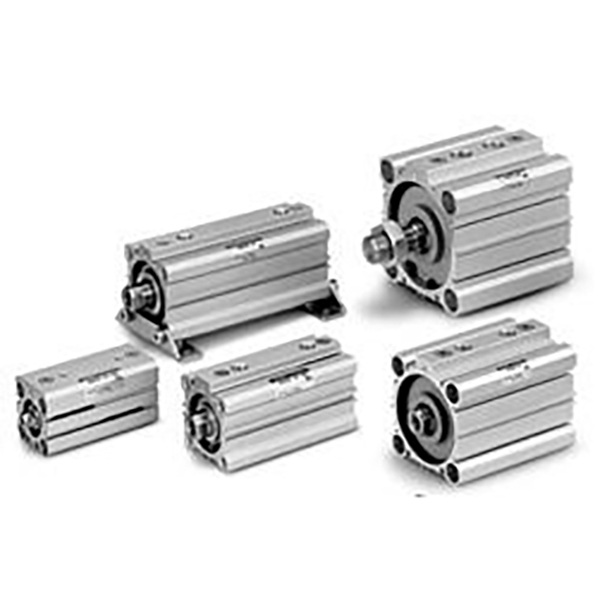

     -- Variantes: RQ (no magnético), RDQ (equipado con imán), RLQ (tipo de bloqueo para carga vertical);

     -- Potente colchón de aire adecuado para movimientos alternativos continuos de alta velocidad de 50 ~ 500 mm/s;

     -- Imán incorporado RDQ para detección de interruptor magnético, ranuras para sensores en varios lados;

     -- Dimensión de montaje compatible con las series CQ2 y CQS.

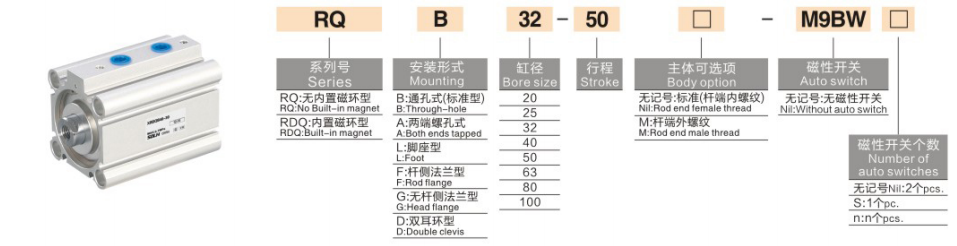

Regla de codificación del modelo

   1. Ejemplo: RDQB32-50-M9B

     -- R/RD: No magnético / Imán incorporado

     -- P: Código de serie

     -- B/A/L/F/G/D: Estilo de montaje

     -- 32: Tamaño del orificio: 20/25/32/40/50/63/80/100 mm

     -- 50: Longitud de carrera

     -- M9B: Opción de interruptor magnético

Especificaciones técnicas

Fuerza teórica de empuje y tracción y energía cinética máxima permitida a 0,5 MPa

Resumen de una oración

      Cilindro neumático delgado de alta velocidad de la serie SOLH RQ con colchón de aire sin anillo incorporado, absorción de impactos superior y bajo nivel de ruido, actuador de actualización ideal para automatización de cargas pesadas de ciclo alto, intercambiable con el cilindro delgado estándar CQ2.
