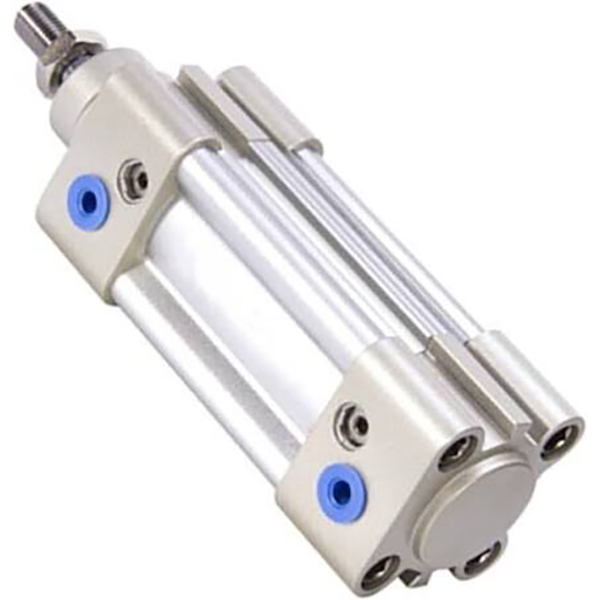

Cilindro estándar de perfil sin tirantes serie ISO15552 SAI

Marca: SOLH de Richge Technology

Descripción general del producto

     El cilindro de perfil de doble efecto serie SOLH SAI cumple con la norma internacional ISO 15552 (original ISO6431) / VDMA 24562. Mismas dimensiones de montaje que las series SI, SE y FESTO DNC para intercambio directo. Con un rendimiento de alto costo, un rendimiento estable y una larga vida útil, es el cilindro estándar ISO de grado medio más utilizado para equipos de automatización.

Estructura central y características de diseño

   1. Cumplimiento de estándares: ISO15552 / VDMA24562, dimensiones de montaje y accesorios totalmente intercambiables.

   2. Estructura: Barril de perfil de aluminio cuadrado integrado en forma de M sin tirantes expuestos, alta rigidez y anticorrosión. Ranuras de sensor de dos lados para interruptores magnéticos CMSE / DMSE / CS1.

   3. Variantes de operación

     -- SAI: Modelo estándar de doble efecto y vástago simple

     -- DIJO: Doble vástago de doble efecto, excelente capacidad antitorsión

     -- SAIJ: Doble vástago con carrera regulable

     -- VELA: Cilindro bloqueable, retención de carga cuando se pierde el suministro de aire

     -- SAIF: Cilindro integrado con electroválvula

     -- Sufijo -S: Anillo magnético incorporado para sensor de posición (sin -S = no magnético)

   4. Sistema de amortiguación: cojín de aire ajustable de doble extremo estándar + almohadilla amortiguadora elástica PPV, reduce eficazmente el impacto y el ruido a alta velocidad y carga pesada.

   5. Sellado: Sello de compensación unidireccional tipo Y doble con ranura de almacenamiento de aceite, baja presión de arranque (0,1 MPa), funcionamiento sin aceite. Vástago de pistón de acero cromado duro 45#, resistente al desgaste y al óxido.

Regla de codificación de modelo completa

  1. Ejemplo de modelo: SAI50×150-S-FA

   2. Ejemplos de pedidos estándar

     -- SAI63×200-S: Bore63, carrera200, imán incorporado, tipo básico

     -- SAID40×100-FB: Diámetro interior 40, carrera 100, doble vástago, montaje en brida trasera

     -- SAIL80×300-S-LB: Diámetro 80, carrera 300, tipo bloqueable, montaje con patas

Especificaciones técnicas básicas

Fuerza teórica de empuje y tracción a 0,6 MPa (varilla única, unidad: N, factor de seguridad ≥2)

Tipos de montaje y modelos derivados

   1. Opciones de montaje

     -- Tipo básico, soporte de pie LB, brida FA/FB, horquilla CA/CB, muñón TC/TCM. Accesorios opcionales: Junta flotante, ojo de varilla, conector I/Y/U/F.

   2. Serie Derivada Principal

     -- DIJO: Doble vástago de doble efecto

     -- SAIJ: Doble vástago con carrera regulable

     -- VELA: Cilindro bloqueable para sujeción en posición intermedia

     -- SAIF: Cilindro con electroválvula integrada

Guía de selección rápida de 3 pasos

   1.Selección del diámetro interior: Calcule el empuje requerido según la carga, reserve un margen de seguridad ≥50%; actualice 1 ~ 2 tamaños bajo carga compensada/carga en voladizo.

   2.Confirmación de carrera: agregue un margen de seguridad de 20 ~ 50 mm al recorrido efectivo; Carrera estándar máxima de 1000 mm, personalizada hasta 2000 mm.

   3. Coincidencia de configuración

     -- Retroalimentación de posición: seleccione el modelo magnético -S, combine los interruptores magnéticos CMSE/DMSE;

     -- Montaje: Soporte de pie LB para cargas pesadas horizontales; Brida FA preferida para instalación vertical;

     -- Función especial: Elija SAID para doble varilla, SAIJ para carrera ajustable, SAIL para bloqueo de posición, SAIF para diseño compacto.

Resumen de una oración

     El cilindro de perfil sin tirantes SOLH SAI ISO15552 puede reemplazar directamente las series FESTO DNC, SE y SI, equipado con amortiguador PPV ajustable y variantes ricas, actuador lineal general rentable para automatización de exportaciones, embalaje y equipos de máquinas herramienta.
