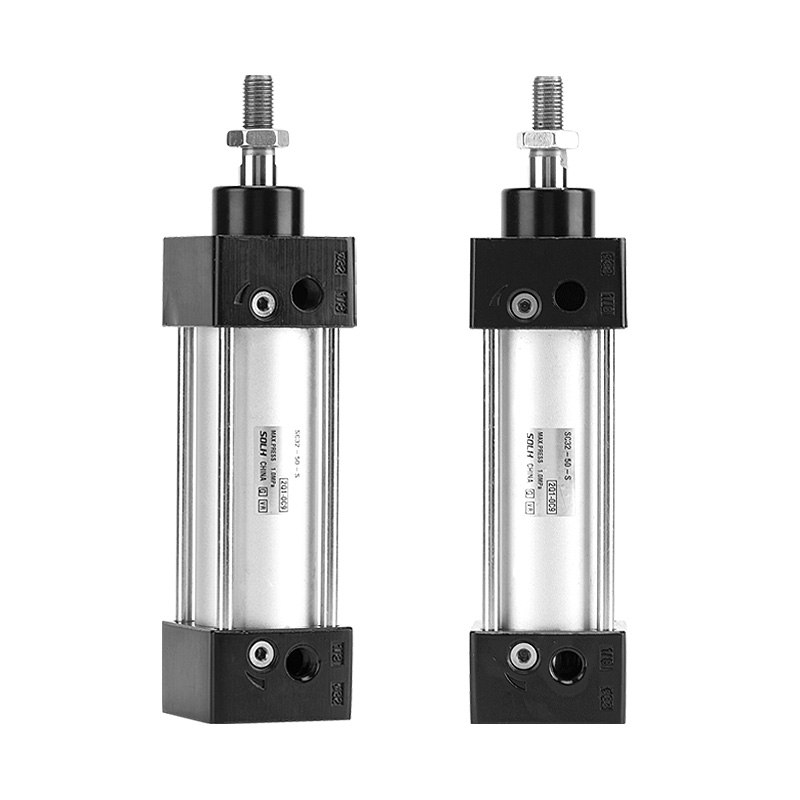

Cilindro de aire estándar serie SC (tipo doble efecto con barra de acoplamiento)

Marca: SOLH de Richge Technology

Descripción general del producto

     Cilindro estándar con tirante de la serie SOLH SC, el modelo básico es del tipo de doble acción y vástago simple. Cuatro tirantes bloquean las tapas de los extremos delantero y trasero para una estructura rígida, accesorios de montaje completos y amplio rango de carrera. Ampliamente utilizado para empujar, manipular materiales y posicionar en líneas de automatización, es el cilindro neumático estándar económico más popular.

Estructura central y características de diseño

     -- Estructura: Cuatro tirantes conectan el cilindro de aluminio y las tapas de los extremos, alta rigidez, antiimpacto, operación estable a largo plazo.

     -- Tipo de actuación: Vástago simple, doble efecto, fuerza de salida bidireccional.

     -- Material: Cilindro de aluminio anodizado duro, sello de pistón bidireccional; Vástago de pistón de acero cromado duro 45#.

     -- Cojín: Cojín de aire ajustable en ambos extremos para reducir el impacto y el ruido de operación.

     -- Instalación del sensor: Ranuras del sensor en el área de la barra de dirección para interruptores magnéticos CMSG/DMSG/EMSG para detectar la posición del pistón.

     -- Ventaja: Longitud del cuerpo más corta con el mismo tamaño de orificio en comparación con el cilindro de perfil ISO15552, costo competitivo.

Regla de codificación de modelo completa

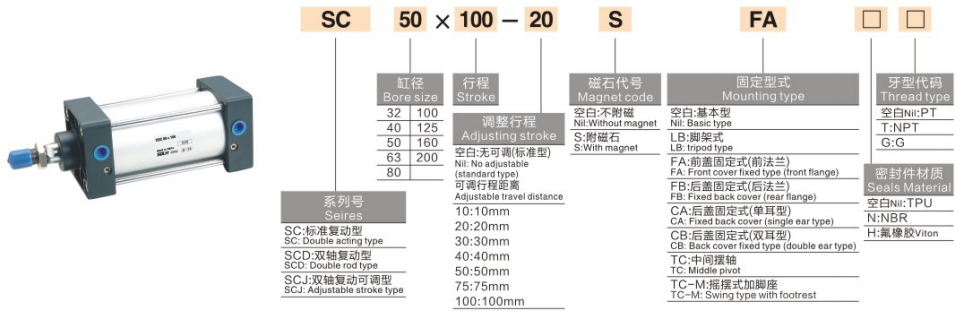

   1. Ejemplo de modelo: SC50×100-S

   2. Modelos derivados

     -- SCD: Doble vástago de doble efecto, antitorsión

     -- SCJ: Doble vástago con carrera regulable

     -- SCF: Cilindro con electroválvula integrada

     -- SCL: Cilindro bloqueable, retención de carga cuando se corta el aire

   3. Ejemplos de pedidos estándar

     -- SC63×150-S: Diámetro interior 63, carrera 150, imán incorporado, tipo básico

     -- SCJ40×200-S: Bore40, carrera200, carrera ajustable, con imán

Especificaciones técnicas básicas

Empuje teórico a 0,5 MPa (varilla única, unidad: N, factor de seguridad ≥2)

Tipos de montaje y accesorios

   1. Opciones de montaje

     --  Tipo básico, brida FA/FB, horquilla CA/CB, soporte de pie LB, muñón TC/TCM1.

   2. Accesorios opcionales

     -- Junta flotante, ojo de varilla, conector I/Y/U/F, interruptores magnéticos CMSG/DMSG/EMSG.

Guía de selección rápida de 3 pasos

   1. Selección del diámetro interior: Calcule el empuje requerido según la carga, reserve ≥50% de margen de seguridad; Tamaño de actualización para carga voladiza/compensada.

   2. Confirmación de carrera: agregue un margen de seguridad de 10 a 20 mm en el recorrido efectivo; carrera estándar máxima 1000 mm.

   3. Coincidencia de configuración

     -- Comentarios de posición: elija el modelo magnético -S y combine los interruptores magnéticos;

     -- Montaje: Seleccione brida/pie/horquilla según el diseño de la máquina;

     -- Función especial: SCD para doble vástago, SCJ para carrera ajustable, SCL para bloqueo de carga.

Resumen de una oración

     Cilindro estándar de tirante económico de la serie SOLH SC con colchón de aire ajustable y abundantes opciones de montaje, actuador lineal de bajo costo ideal para tareas generales de empuje, transferencia y posicionamiento de automatización.
