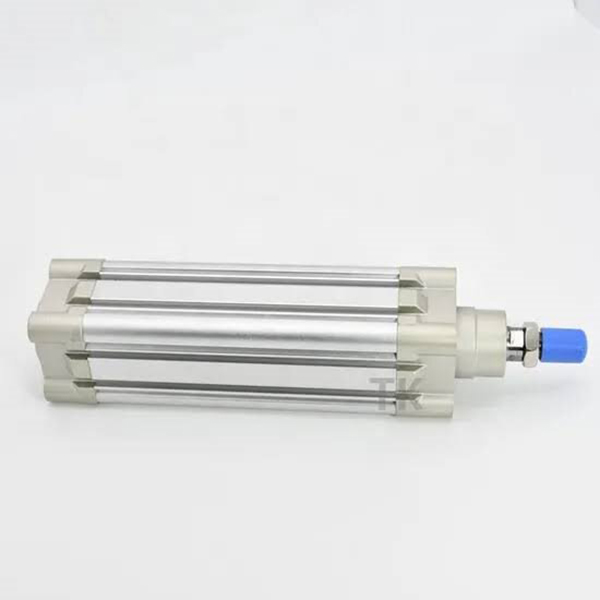

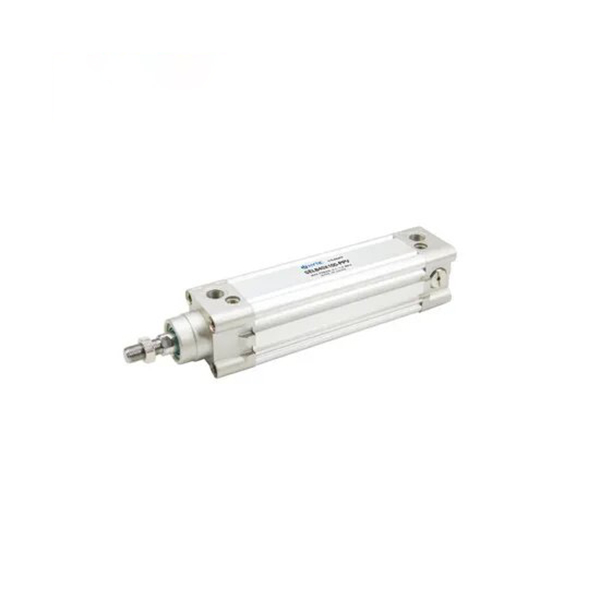

Cilindro estándar cuadrado sin tirantes ISO15552 serie SE

Marca: SOLH de Richge Technology | Exportar versión del catálogo

Descripción general del producto

     El cilindro estándar cuadrado sin tirantes serie SOLH SE cumple con la norma internacional ISO 15552 / VDMA 24562. Adopte un cilindro de aluminio cuadrado integrado con cojín de aire ajustable de doble extremo y ranuras de montaje de sensor de 3 lados. Adecuado para automatización general, carrera larga, ciclos de alta frecuencia y aplicaciones de carga media-pesada. Intercambio mecánico directo con las series SMC CP96S y FESTO DNC.

Estructura central y características de diseño

   1. Estructura: Cilindro de aluminio cuadrado integrado sin tirantes, combinado con tapas de extremo delanteras y traseras, colchón de aire ajustable en ambos extremos, alta rigidez y diseño compacto.

   2. Material: cilindro de aluminio anodizado duro, tapas de extremo fundidas de alta resistencia, vástago de pistón de acero cromado duro 45#, liviano y resistente al desgaste.

   3. Variantes de operación

     -- SE: Modelo estándar de doble efecto y vástago simple

     -- SED: Doble vástago de doble acción para antitorsión.

     -- SEJ: Doble vástago con carrera regulable

     -- BSE: Cilindro bloqueable para retención en posición intermedia

     -- Sufijo -S: Anillo magnético incorporado para interruptor magnético (sin -S = sin imán)

   4. Sellado: sellado tipo Y doble compuesto NBR+PA con compensación de almacenamiento de aceite, baja presión de arranque y larga vida útil.

   5. Cojín: cojín de aire ajustable independientemente en ambos extremos para absorber el impacto, reducir la vibración y el ruido.

   6. Disposición del sensor: Ranuras de montaje de tres lados (superior/izquierda/derecha) para interruptores magnéticos CMSE/DMSE, ángulo de instalación flexible.

   7. Intercambiabilidad: dimensión estándar ISO15552, reemplazo directo para SMC CP96S y FESTO DNC.

Regla de codificación de modelo completa

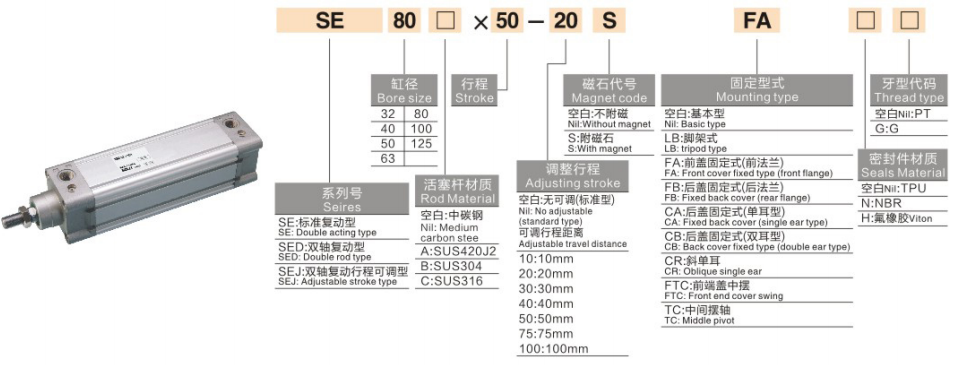

   1. Ejemplo de modelo: SE50-200-S-FA

   2. Ejemplos de pedidos estándar

     -- SE63-150-S-LB: Bore63, carrera150, imán incorporado, montaje con patas

     -- SED40-100-FB: Diámetro interior 40, carrera 100, doble varilla, montaje en brida trasera

     -- BSE80-300-S: Bore80, carrera300, tipo bloqueable con imán incorporado

Especificaciones técnicas básicas

Fuerza teórica de empuje y tracción a 0,5 MPa (varilla única, unidad: N)

   1. Vástago simple SE de doble efecto

Tipos de montaje y modelos derivados

   1. Opciones de montaje

     -- Tipo básico: Instalación directa a través de orificios de tapa de extremo

     -- Soporte de pie LB: preferido para cargas horizontales medianas y pesadas

     -- Brida FA/FB: Brida delantera/trasera para instalación de accesorios verticales

     -- Horquilla CA/CB: Horquilla simple/doble para movimiento de giro con bisagras

   2. Serie Derivada Principal

     -- SE / SED / SEJ: Vástago simple, vástago doble, vástago doble de carrera ajustable

     -- BSE: Cilindro bloqueable para parada en posición intermedia arbitraria

     -- Versión personalizada para alta temperatura: Sello especial para -20~+150℃

Guía de selección rápida de 3 pasos

   1. Selección del diámetro interior: Calcule el empuje requerido, reserve ≥50% de margen de seguridad; priorice SE para cargas pesadas y carreras largas.

   2. Confirmación de carrera: agregue un margen de seguridad de 10 a 20 mm; Carrera máxima estándar de 1000 mm, personalizada hasta 1800 mm.

   3. Coincidencia de configuración

     -- Retroalimentación de posición: seleccione el modelo magnético SE-S, combine los interruptores magnéticos CMSE/DMSE;

     -- Montaje: soporte de pie LB para carga horizontal, brida FA para instalación vertical;

     -- Requisito de bloqueo intermedio: elija el cilindro bloqueable BSE.

Resumen de una oración

     El cilindro cuadrado sin tirantes SOLH SE ISO15552 puede reemplazar directamente a FESTO DNC y SMC CP96S, equipado con colchón de aire ajustable y abundantes formas de montaje, actuador lineal de carrera larga perfecto para equipos de automatización de carga media-pesada.
