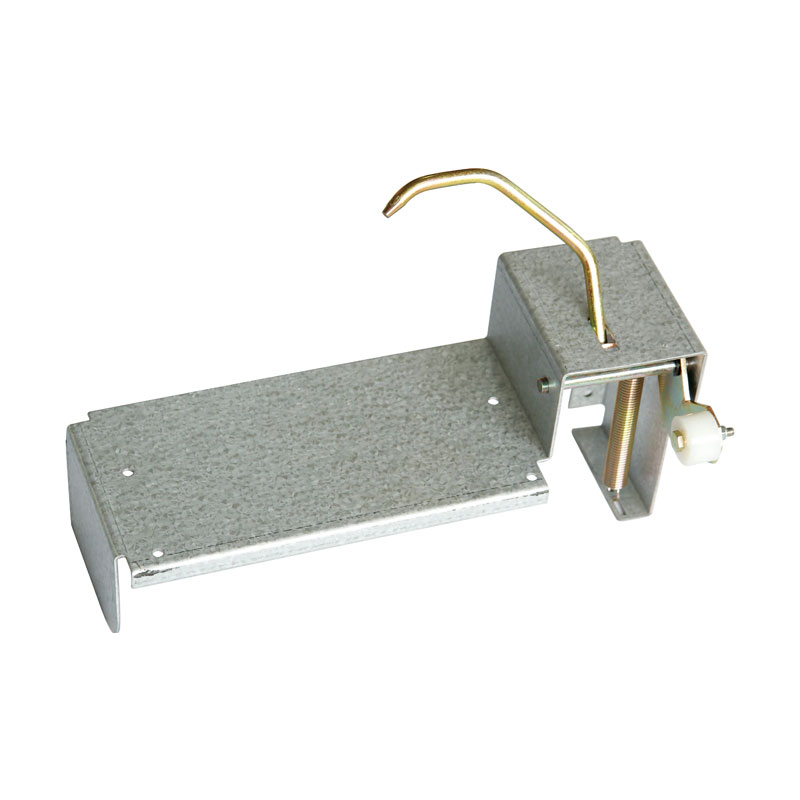

El enclavamiento de enchufe secundario de Switchgear es un componente de seguridad vital diseñado para garantizar un funcionamiento seguro y confiable de enchufes secundarios dentro de sistemas de interruptores eléctricos. Este mecanismo de enclavamiento aplica protocolos de seguridad al evitar la conexión no autorizada o insegura de enchufes secundarios, protegiendo así tanto al personal como al equipo. Enclavamiento de enchufe secundario del cuadro de distribución Construido con materiales duraderos y resistentes a la corrosión, como acero inoxidable y aleaciones robustas, lo que garantiza un rendimiento duradero y resistencia en diversos entornos operativos.
Aplicaciones de enclavamiento de enchufe secundario de aparamenta:
● Conjuntos de aparamenta: ideales para usar en paneles de aparamenta eléctrica donde los enclavamientos de enchufes secundarios son cruciales para garantizar el funcionamiento seguro y controlado de los componentes de alto voltaje.
● Sistemas eléctricos industriales: adecuados para entornos industriales que requieren soluciones de enclavamiento robustas para mantener la seguridad operativa y evitar el acceso no autorizado.
● Infraestructura de servicios públicos: Perfecto para instalaciones de servicios públicos donde los mecanismos de enclavamiento confiables y seguros son esenciales para el funcionamiento adecuado y la seguridad de las redes eléctricas.
Características principales del enclavamiento de enchufe secundario de Richge Switchgear:
1. Construcción duradera: fabricada con materiales de alta calidad y resistentes a la corrosión, como acero inoxidable o polímeros duraderos. Diseñado para soportar entornos industriales hostiles y ofrecer un rendimiento confiable bajo uso continuo.
2. Compatibilidad versátil: Diseñado para ser compatible con una amplia gama de configuraciones de enchufes secundarios y sistemas de aparamenta. Ofrece flexibilidad para la integración en diversas configuraciones eléctricas, ya sea para instalaciones nuevas o modernizaciones.
3. Cumplimiento de estándares: Cumple con los estándares y regulaciones de seguridad de la industria para garantizar un rendimiento confiable y el cumplimiento de los códigos de seguridad eléctrica.
Plano de dimensiones exteriores y de instalación.
| 5XS.573.010 |
|
|
|
número de serie |
nombre |
nombre en clave |
Sólo/conjunto |
| 1 | Soporte |
BXS.043.017.1-4 |
1 |
| 2 | rodillo |
8XS.224.021 |
1 |
| 3 | resorte de tensión |
8XS.288.015 |
1 |
| 4 | Soldadura de varillas de cadena |
5XS.174.017 |
1 |
| 5 |
轴 |
3XS.200.020 |
1 |
| 6 | Anillo de retención abierto 6 |
GB896-88 |
2 |
| 7 | Tornillos |
8XS.900.010 |
1 |
| 8 | Tuerca M5 |
GB6170-86 |
1 |
| 9 | Junta anular 5 |
GB9-87 |
1 |
| 10 | Junta anular 5 |
GB97.1-85 |
1 |
Dispositivo de enclavamiento de enchufe secundario 5X5.573.010 Soporte 8XS.043.017.1-4 Manual
|
número de serie |
nombre |
H |
Observación |
| Soporte |
8XS.043.017.1 |
136mm |
Carro de mano con disyuntor VD4 equipado con carros de mano ≤1250A y de tamaño similar |
| 8XS.043.017.2 |
116mm |
Carro de mano con disyuntor VSI |
|
| 8XS.043.017.3 |
126mm |
Carro de mano con disyuntor VD4 equipado con carros de mano de 1600-2500A y de tamaño similar |
|
| 8XS.043.017.4 |
80mm |
Carro de mano con disyuntor VD4 equipado con carros de mano 3150A y de tamaño similar |
|
| 8XS.043.017.14 |
100mm |
|
