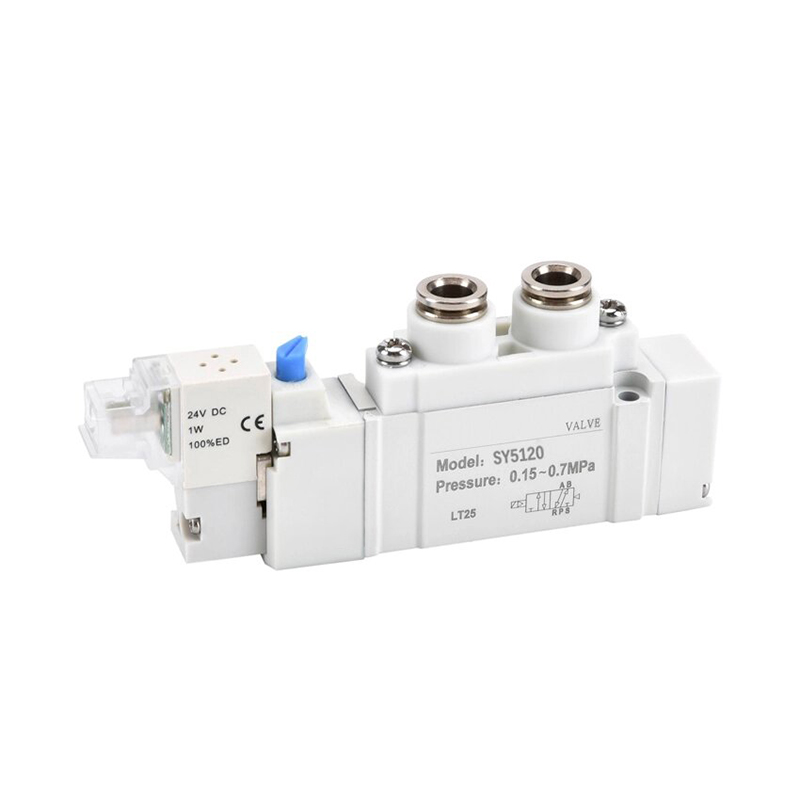

Válvula solenoide de 5 puertos operada por piloto serie SY

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

     La serie SOLH SY es una válvula solenoide de 5 puertos operada por piloto convencional, con cuerpo ultracompacto, consumo de energía ultrabajo y capacidad de flujo enormemente mejorada. Sirve como componente central de control direccional para el movimiento alternativo de cilindros y la conmutación de circuitos neumáticos en todos los equipos de producción automatizados, totalmente intercambiable con la serie SMC SY original.

Clasificación de tamaño de serie completa y alcance de coincidencia

Especificaciones técnicas del núcleo universal

  1. Tipos de circuito:

     -- 5/2 vías (retorno por resorte simple / bobina de enganche doble);

     -- 5/3 vías (3 funciones centrales: Centro cerrado / Escape central / Suministro de presión central)

  2. Rango de presión de funcionamiento

     -- Piloto interno: 0,1 ~ 0,7 MPa

     -- Piloto externo (compatible con vacío): -100 kPa ~ 0,7 MPa

  3. Temperatura de funcionamiento: -10 ~ 50 ℃ (sin formación de hielo en la fuente de aire)

  4. Consumo de energía de la bobina: Bobina estándar 0,35 W; bobina de bajo consumo que ahorra energía solo 0,1 W

  5. Grado de protección: Conector de clavija IP65; base de montaje en colector IP67

  6. Vida útil: carrete de sellado de espacios de hasta 200 millones de ciclos; Sello elástico hasta 70 millones de ciclos.

  7. Opciones de voltaje estándar: DC12V / DC24V (consumo masivo); 110 V CA/220 V CA.

Ventajas de rendimiento estructural y central

  1. Estructura de montaje del colector de conexión rápida

     -- Se encaja directamente en la base del colector de la serie SS5Y, montaje y desmontaje rápidos, mantenimiento sencillo de una sola válvula sin desmontar toda la isla de válvulas.

  2. Bobina de ahorro de energía ultrabaja

     -- Bobina opcional de baja potencia de 0,1 W, baja generación de calor, perfectamente adecuada para condiciones de trabajo con energía continua a largo plazo, lo que reduce en gran medida el costo de energía y aire comprimido de fábrica.

  3. Corredor de alto flujo muy optimizado

     -- Diseño interno optimizado, la capacidad de flujo aumentó aproximadamente un 80 % en comparación con las válvulas de solenoide de la generación anterior, logrando una velocidad de extensión/retracción del cilindro más rápida sin pérdida de presión.

  4. Pantalla de filtro piloto incorporada

     -- Pequeña malla de filtro integrada en la entrada de la válvula piloto para bloquear el polvo y las impurezas, reduciendo efectivamente la tasa de falla por atasco del carrete y extendiendo la vida útil.

  5. Diseño de puerto flexible multidireccional

     -- Puertos de aire disponibles en tres direcciones lateral/superior/inferior, ajustan libremente el enrutamiento de los tubos para evitar interferencias mecánicas dentro de los marcos de equipos compactos.

  6. Integración de islas de válvulas modulares

     -- Perfectamente combinado con las bases de colectores multiestación de las series SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, realice un suministro y escape de aire unificados y centralizados, una disposición ordenada del cableado y ahorre espacio en la instalación del gabinete.

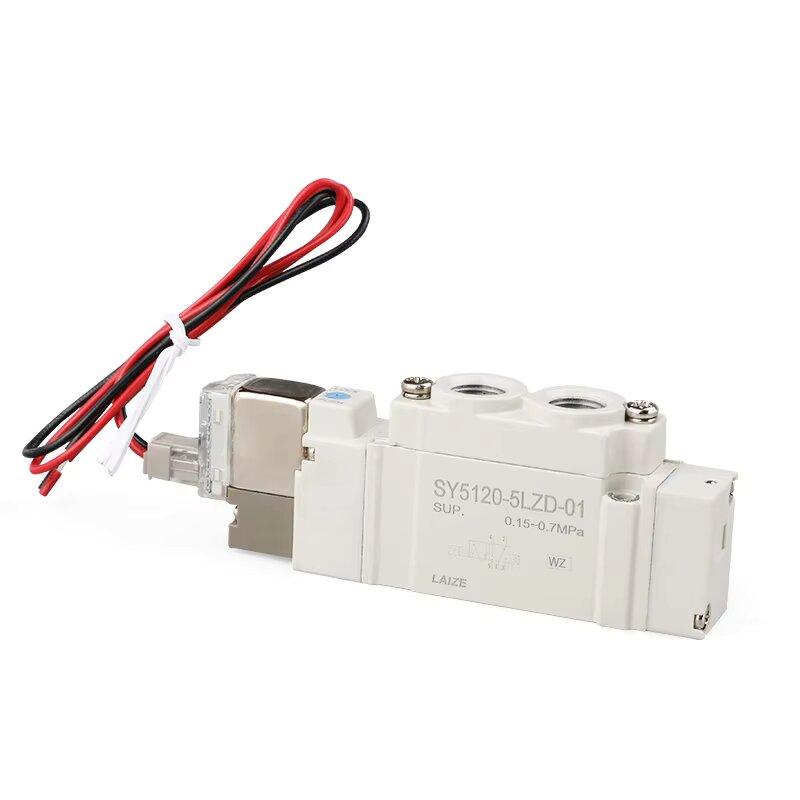

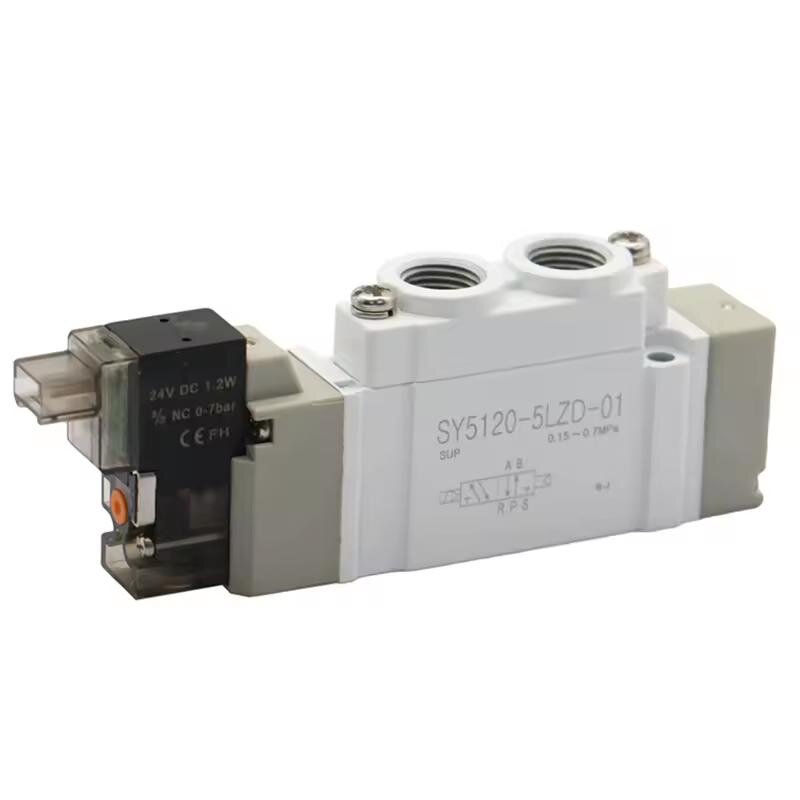

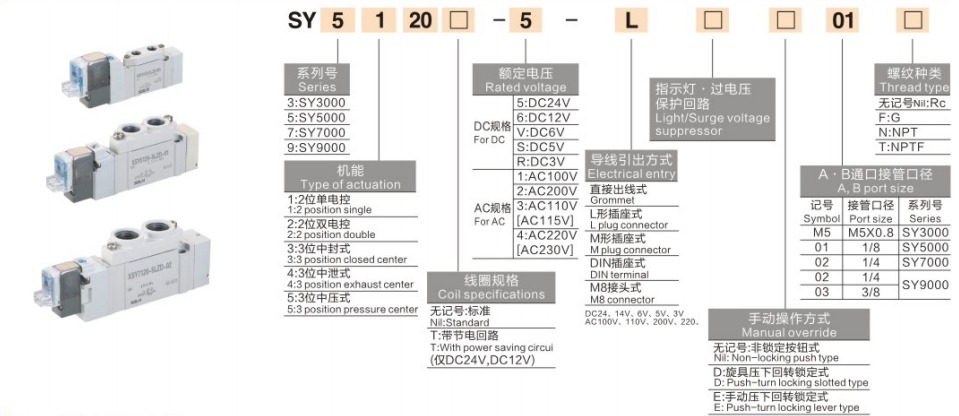

Regla de codificación de modelo completa (Ejemplo: SY5120-5LZD-01)

  1. SY: Código de serie de la válvula solenoide de 5 puertos operada por piloto

  2. 5: Número de serie de tamaño (5 = serie mediana SY5000)

  3. 1: Código de función del circuito

     1 = retorno por resorte simple 5/2;

     2 = bobina de doble cierre 5/2;

     3 = válvula 5/3 de tres posiciones

  4. 2: Código base estructural interno

  5. 0: Tipo de montaje de base estándar

  6. 5: Código de voltaje de la bobina (5 = DC24V, corriente principal)

  7. LZ: Configuración de enchufe y protección

     L = enchufe en forma de L; Z = indicador LED incorporado + circuito de protección contra sobretensión

  8. D: Código de anulación manual (operación de destornillador con bloqueo de presionar y girar)

  9. 01: Tamaño de rosca de puerto (01 = Rc1/8")

Escenarios típicos de aplicaciones industriales

     -- Líneas de producción de ensamblaje automatizadas, equipos de precisión de semiconductores, maquinaria de embalaje.

     -- Líneas de producción de estampado y soldadura de automóviles, instrumentos de pruebas médicas.

     -- Pinzas robóticas neumáticas, cilindros deslizantes lineales, actuadores de indexación rotativos

     -- Conmutación de avance/retroceso del cilindro, circuito neumático on-off y control de regulación de velocidad

Una frase

     ResumenLa válvula solenoide de 5 puertos operada por piloto de la serie SOLH SY cubre la gama de tamaño completo SY3000/SY5000/SY7000/SY9000 con bobina de ahorro de energía de 0,1 W, grado IP65/IP67 a prueba de agua y polvo, flujo 80% mayor que los modelos antiguos y compatibilidad con colector SS5Y enchufable, la válvula de control direccional compacta universal para automatización de cilindros en electrónica, automoción, embalaje y equipos médicos.
