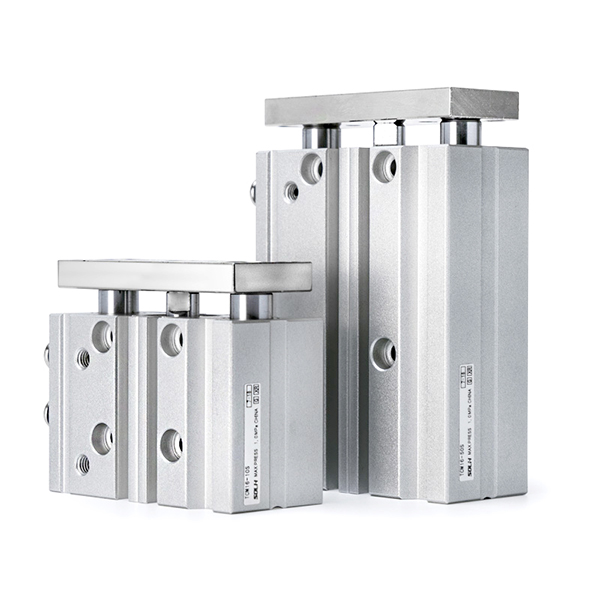

Cilindro de varilla guía triaxial serie TC | Cilindro neumático antitorsión de alta rigidez TCL/TCM

Marca: SOLH de Richge Technology

Descripción general del producto y características estructurales principales

     La serie SOLH TC es un cilindro de vástago guía triaxial de alto rendimiento que adopta una estructura integrada de vástago guía dual + vástago de pistón central. Presentada con una rigidez ultra alta, una excelente capacidad antitorsión, una fuerte resistencia a la carga lateral y una precisión de posicionamiento precisa, esta serie cubre un rango de diámetro total de φ6 mm a φ100 mm, incluidos dos modelos principales: el tipo de rodamiento de bolas de precisión TCL y el tipo de rodamiento deslizante de alta resistencia TCM. Se utiliza ampliamente para estaciones compactas de empuje, elevación, parada y traducción precisa, y sirve como un reemplazo perfecto para la serie SMC MGP en escenarios de automatización estándar.

Ventajas estructurales clave

• Estructura triaxial de rigidez ultraalta: Equipada con dos varillas guía de acero para cojinetes de alta resistencia y una varilla de pistón central, la estructura triaxial integrada proporciona más del doble de resistencia a la torsión y capacidad de carga lateral que los cilindros comunes. Previene eficazmente la flexión y el desplazamiento, adaptándose a las condiciones de trabajo de carga excéntrica e impacto transversal con una estabilidad excepcional.

• Configuraciones de rodamientos duales para escenarios completos

￮ TCL (rodamiento de bolas): Fricción ultrabaja, carrera ultrasuave y operación estable de alta frecuencia, ideal para requisitos de elevación de precisión, ciclismo de alta velocidad y movimiento de baja fricción.

￮ TCM (cojinete deslizante): Al adoptar un casquillo deslizante de aleación de latón, presenta una excelente resistencia al desgaste, resistencia al impacto y tolerancia a la carga lateral, perfectamente adecuado para condiciones de trabajo con cargas pesadas, polvorientas y de frenado.

• Diseño integrado delgado y compacto: La unidad motriz y la unidad guía están altamente integradas para minimizar el espacio total de instalación. Las entradas de aire duales en las superficies superior y lateral admiten un diseño de tubería flexible, adaptándose a diversas direcciones de tubería en el sitio y estructuras de equipos compactos.

• Posicionamiento repetido de alta precisión: Los orificios de posicionamiento de precisión están reservados en la base, la cara del extremo posterior y la placa de fijación para garantizar una precisión de posicionamiento de repetición ultra alta. Las ranuras de interruptor magnético de cuatro lados admiten la instalación de interruptores multidireccionales, lo que permite una detección de posición de carrera flexible y completa.

• Configuración premium estándar: Anillo magnético incorporado (imán S estándar), topes de goma de doble extremo y diseño sin aceite y sin mantenimiento, que cumple con los estándares de operación limpia del taller. El diseño de doble efecto con carrera estándar que va de 5 mm a 500 mm cubre casi todas las carreras de accionamiento de automatización convencionales.

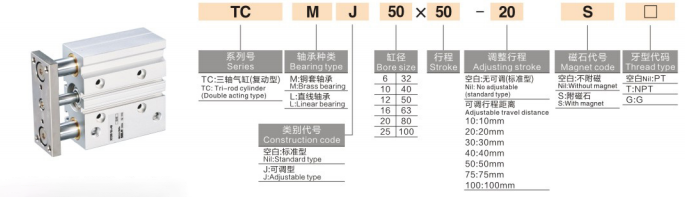

Reglas completas de nomenclatura de modelos

Ejemplos de modelos: TCM20-50S | TCL16-30J-20S-T

Ejemplos de referencia de pedidos estándar

• TCM25-75S: diámetro de 25 mm, carrera de 75 mm, tipo cojinete deslizante con imán incorporado

• TCL20-50J-20S: diámetro de 20 mm, carrera estándar de 50 mm, carrera ajustable de 20 mm, tipo de precisión con rodamiento de bolas con imán

• TCM32-100S-T: diámetro de 32 mm, carrera de 100 mm, tipo cojinete deslizante con resistencia a altas temperaturas

Parámetros técnicos básicos estándar

(Condiciones de prueba estándar: temperatura normal de 20 ℃, presión nominal de 0,5 MPa)

1. Parámetros generales de rendimiento

• Modo de operación: Movimiento alternativo de doble efecto

• Rango de presión de trabajo: 0,1~1,0MPa; Presión de prueba: 1,5 MPa

• Temperatura ambiente: -20 ℃ ~ 70 ℃ (ambiente convencional sin hielo); -20 ℃ ~ 120 ℃ (versión -T de alta temperatura)

• Velocidad de funcionamiento del pistón: 50~500 mm/s (φ6~63 diámetro pequeño y mediano); 50~400 mm/s (φ80/100 de gran diámetro)

• Modo de búfer: Tope de goma estándar de doble extremo; amortiguador de colchón de aire opcional para escenarios de alto impacto

• Modo de lubricación: Funcionamiento sin aceite y sin mantenimiento, adecuado para entornos industriales limpios

2. Datos de empuje teórico (@0.5MPa, Unidad: N)

3. Datos de peso del producto (carrera de 50 mm, unidad: kg)

Comparación de selección de núcleos TCL y TCM

Métodos de montaje y escenarios de aplicación típicos

1. Diseño flexible de montaje múltiple

• Montaje directo del cuerpo: Orificios para tornillos reservados en las caras inferior, lateral y final para fijación directa sin necesidad de soportes adicionales, lo que permite un montaje y desmontaje rápidos para la instalación en el sitio.

• Accesorios auxiliares opcionales: Hay disponibles accesorios de montaje de brida (F) y soporte de pie (L), que admiten un diseño horizontal y vertical flexible para adaptarse a diversos diseños estructurales de equipos.

2. Aplicaciones industriales principales

• Automatización de líneas transportadoras: Parada de piezas, elevación de material y posicionamiento de pallets; La fuerte resistencia al impacto y el rendimiento antidesplazamiento garantizan un transporte estable y una operación de limitación.

• Procesamiento electrónico de precisión 3C: Manipulación de PCB, posicionamiento de engarzado de terminales y traslación ligera de piezas de trabajo; La alta precisión antirotación garantiza un montaje y procesamiento de precisión sin deflexión.

• Maquinaria de embalaje: Conducción de deflectores de material, conmutación de compuertas de silo y empuje de material a corta distancia; El cuerpo compacto se adapta perfectamente al diseño del equipo de embalaje altamente integrado.

• Automatización Industrial General: Levantamiento de plantilla, expulsión de piezas y conducción de carga excéntrica; integra funciones de cilindro y guía para reemplazar las combinaciones tradicionales de cilindro dividido + varilla guía, simplificando la estructura del equipo y reduciendo costos.

Comparación de reemplazo de la serie TC frente a la serie SMC MGP

Guía de selección rápida de tres pasos

1. Selección del tamaño del orificio: Calcule el empuje requerido según la carga de trabajo real; seleccione el tamaño del orificio con empuje teórico ≥ carga real × 1,5, reservando un margen de seguridad del 50% para evitar la operación por sobrecarga.

2. Selección del tipo de rodamiento: Elija el rodamiento de bolas TCL para un posicionamiento preciso y escenarios de ciclos suaves de alta frecuencia; Elija el cojinete deslizante TCM para condiciones de trabajo con cargas pesadas, polvorientas y de alto impacto.

3. Selección de configuración funcional

￮ Demanda de ajuste fino de carrera: seleccione carrera ajustable tipo J (rango ajustable de 0 ~ 50 mm)

￮ Demanda de detección de posición: Seleccione la configuración del imán S + interruptores magnéticos multidireccionales (instalables en los cuatro lados)

￮ Entorno de trabajo de alta temperatura: seleccione la opción -T resistente a altas temperaturas (-20 ℃ ~ 120 ℃)

Resumen de una oración

      El cilindro de varilla guía triaxial de la serie SOLH TC integra alta rigidez, súper resistencia a la carga lateral y rendimiento antirrotación de alta precisión, con opciones de rodamientos dobles y funciones opcionales de carrera ajustable y alta temperatura, lo que sirve como el reemplazo directo más rentable para la serie SMC MGP para la conducción de elevación, parada y posicionamiento de automatización de escena completa.
