Cilindro de tope con rodillo de palanca serie TWH / TWM | Cilindro de tope de alta resistencia con bloqueo automático

Marca: SOLH de Richge Technology

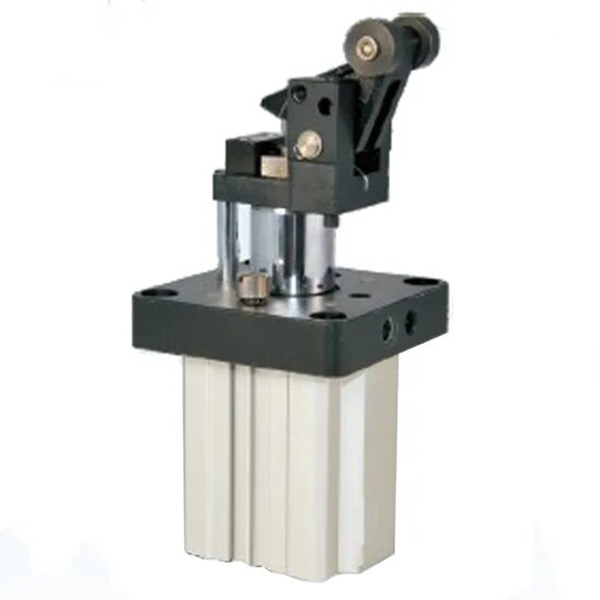

1. Descripción general del producto y características estructurales principales

     La serie SOLH TWH/TWM son cilindros de tope de servicio pesado tipo rodillo de palanca diseñados para líneas transportadoras automatizadas de carga media y pesada. La serie, que cubre tamaños de orificio de φ20 mm a φ80 mm, presenta ventajas principales que incluyen un mecanismo antirrebote autoblocante incorporado, un amortiguador hidráulico ajustable estándar, una estructura de palanca de alta rigidez y un montaje de brida integrado. Maneja de manera estable paletas y placas de herramientas de 30 a 300 kg, ampliamente utilizadas para detener transportadores, posicionamiento de transferencia y antidesplazamiento de estaciones, y sirve como la principal solución de tope confiable para escenarios de automatización de cargas medianas y pesadas.

  1.1 Estructura de refuerzo de fuerza del rodillo de palanca

     Al adoptar un diseño de rodillo de palanca de doble acción, el producto utiliza amplificación de la fuerza de la palanca y el principio de funcionamiento del contacto rodante. Ofrece una gran fuerza de frenado con bajo impacto y una operación de rodadura suave, lo que reduce eficazmente el impacto rígido durante la parada de la pieza de trabajo y protege tanto el equipo como las piezas de trabajo.

  1.2 Función antirrebote autoblocante central

     Equipado con un mecanismo de autobloqueo mecánico integrado como actualización opcional. Después de la parada por impacto de la pieza de trabajo, el cilindro bloquea automáticamente el brazo de palanca para evitar el rebote y el empuje inverso de las piezas de trabajo, lo que elimina los problemas de desplazamiento de la estación y mejora en gran medida la estabilidad general de la línea de producción y la precisión de posicionamiento.

  1.3 Sistema de amortiguación hidráulico graduado

     • φ20/φ25 de diámetro pequeño: Combinado con un amortiguador hidráulico no ajustable, se adapta perfectamente a condiciones de trabajo de carga ligera y media y baja velocidad con un rendimiento de amortiguación estable y rentable.

     • φ32–φ80 de gran diámetro: Equipado con amortiguador hidráulico ajustable. Los usuarios pueden girar libremente el disco de ajuste para cambiar la resistencia de amortiguación, hacer coincidir piezas de trabajo de diferentes pesos y velocidades de transporte para absorber completamente la energía del impacto y lograr una parada sin impacto.

  1.4 Diseño de alta rigidez y larga duración

     Adopta un vástago de pistón cromado duro engrosado y un cuerpo de cilindro anodizado duro, con excelente resistencia al desgaste, resistencia a la presión y resistencia al impacto. El diseño de operación estándar sin aceite se adapta a entornos de producción limpios y condiciones de trabajo de soldadura a prueba de salpicaduras con bajo mantenimiento y vida útil prolongada.

  1.5 Instalación flexible y diseño de interruptores

     El montaje con brida estándar garantiza una instalación rápida y estable. El cuerpo del cilindro está previamente reservado con ranuras de montaje del sensor, lo que admite la instalación directa del interruptor magnético sin accesorios adicionales. El diseño de montaje en 4 lados evita la interferencia de los accesorios en el sitio con una gran adaptabilidad del diseño.

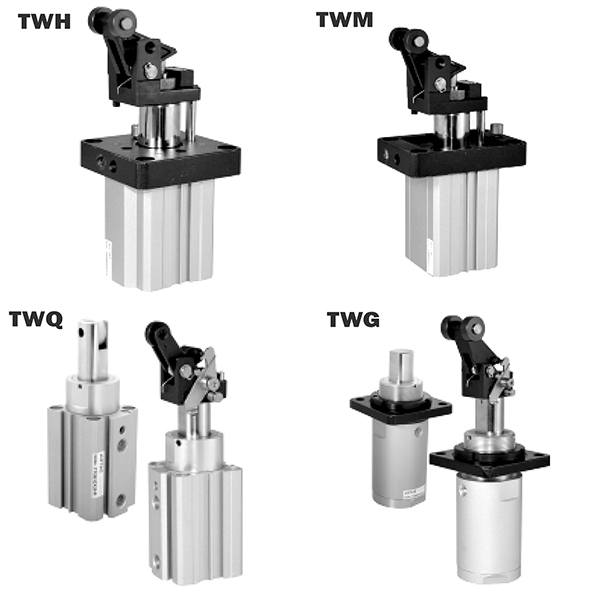

  1.6 Diferenciación funcional del modelo

     • Serie TWH: Estructura estándar de doble efecto con máxima fuerza de frenado, adecuada para escenarios de arranque y parada de alta frecuencia y cargas pesadas.

     • Serie TWM: Doble efecto con estructura de resorte incorporada, que realiza liberación automática después de un corte de energía, priorizando la seguridad del equipo y del personal para estaciones de alto riesgo.

2. Reglas completas de nomenclatura de modelos y ejemplos de pedidos

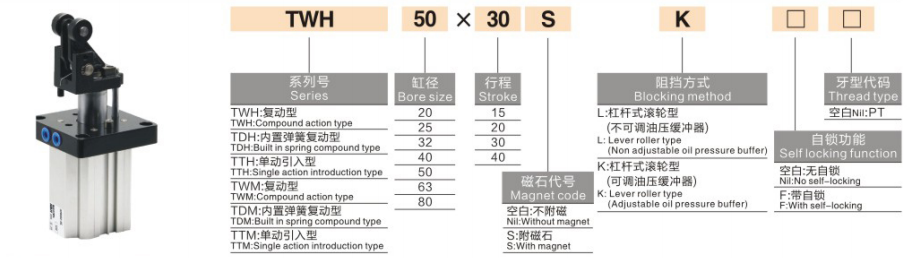

  1. Ejemplos de modelos típicos: TWH50-30SK-F, TWM63-30K-F

  2. Ejemplos de pedidos estándar

     • Modelo de carga media con bloqueo automático: TWH50-30S-F (diámetro φ50, carrera de 30 mm, amortiguador hidráulico no ajustable, con función de autobloqueo)

     • Modelo de liberación de apagado de seguridad: TWM63-30K-F (diámetro φ63, carrera de 30 mm, amortiguador hidráulico ajustable, estructura de seguridad de resorte incorporada, con autobloqueo)

3. Parámetros técnicos generales (20 ℃, condición estándar de 0,5 MPa)

 3.1 Especificaciones básicas

     • Modo de operación: TWH = Doble efecto; TWM = Doble efecto con resorte incorporado

     • Rango de presión de trabajo: 0,05~1,0MPa; Presión de prueba: 1,5 MPa

     • Temperatura ambiente: -10 ℃ ~ 60 ℃ (ambiente sin hielo)

     • Configuración del búfer: φ20/φ25 = Amortiguador hidráulico no ajustable; φ32~φ80 = Amortiguador hidráulico ajustable

     • Modo de lubricación: Funcionamiento sin aceite

     • Método de instalación: Montaje con brida estándar

  3.2 Combinación de diámetro y carrera estándar

 3.3 Fuerza de parada teórica (Unidad: N @0,5 MPa, salida de palanca, TWH)

  3.4 Peso del producto (Unidad: kg @ carrera estándar, TWH)

4. Pautas de selección y configuración principal

 4.1 Selección del tipo de búfer

     • S Amortiguador hidráulico no ajustable: Dedicado a diámetros pequeños φ20/φ25. Rentable, adecuado para cargas ligeras (≤50 kg) y funcionamiento a baja velocidad (≤0,3 m/s) con un rendimiento de amortiguación fijo estable.

     • K Amortiguador hidráulico ajustable: Exclusivo para diámetros grandes de φ32–φ80. Admite ajuste de amortiguación libre, adaptando perfectamente cargas medias y pesadas (50 a 300 kg) y funcionamiento a velocidad media-alta (≤0,5 m/s), adaptándose a diversas condiciones de trabajo.

 4.2 Selección de la función de autobloqueo

     • F Tipo autoblocante (recomendado): Bloqueo automático después de la parada por impacto de la pieza de trabajo, lo que previene eficazmente el rebote de la pieza de trabajo y el desplazamiento de la estación. Ideal para líneas transportadoras continuas totalmente automatizadas, mejorando enormemente la estabilidad operativa.

     • Tipo sin bloqueo: Sólo aplicable para escenarios con pequeño impacto inverso y reinicio manual. No recomendado para líneas de producción automáticas debido a la mala estabilidad de posicionamiento.

  4.3 Selección del modo de operación

     • TWH de doble efecto: Máxima fuerza de parada con sujeción y liberación controlable bidireccional. Optimizado para escenarios de ciclos de arranque y parada de alta frecuencia y cargas pesadas.

     • TWM de doble efecto accionado por resorte: Liberación automática en caso de corte de energía, garantizando la seguridad del equipo y del personal. Priorizado para estaciones de trabajo peligrosas y aplicaciones de protección de apagado.

5. Escenarios de aplicación típicos

     • Líneas transportadoras de servicio mediano y pesado: Especializado para detener, transferir posicionamiento y antidesplazamiento de paletas y placas de herramientas de 50 a 300 kg en las industrias de electrónica, electrodomésticos y logística, brindando un rendimiento estable de limitación de carga media-pesada.

     • Líneas automatizadas de manipulación de materiales: Se aplica a piezas de trabajo de velocidad media-alta (≤0,5 m/s) que se detienen en transportadores de rodillos y cintas. El amortiguador hidráulico ajustable logra un proceso de parada suave y sin impactos para proteger las piezas de trabajo.

     • Máquinas herramienta y estaciones de soldadura: Adecuado para limitación de carga/descarga de máquinas herramienta y posicionamiento de accesorios de soldadura. Con resistencia al impacto y prevención de escoria de soldadura, se adapta de manera estable a las duras condiciones de trabajo industrial.

     • Sistemas de acoplamiento AS/RS y AGV: Se utiliza para detener paletas de almacén estereoscópicas y posicionar con precisión el acoplamiento de AGV. El diseño antirrebote de bloqueo automático garantiza una acción estable y una retroalimentación de señal confiable para sistemas de almacenamiento inteligentes.

6. Guía de selección rápida de 3 pasos

     1. Selección del tamaño del orificio: Seleccione el diámetro interior según el peso de la pieza de trabajo y la velocidad de funcionamiento. Siga el estándar de seguridad: fuerza de frenado teórica ≥ carga real × 2. φ25 para carga inferior a 50 kg; φ32/φ40 para carga de 50 a 150 kg; φ50/φ63 para carga de 150 a 300 kg.

     2. Selección del tipo de búfer: Elija el amortiguador no ajustable S para orificios de φ20/φ25; Elija el amortiguador ajustable K para orificios superiores a φ32 para adaptarse a condiciones de carga y velocidad variables.

     3. Selección de configuración funcional: Seleccione F autoblocante para todas las líneas de producción automáticas; adoptar TWH de doble acción para escenarios de carga pesada y alta frecuencia; Elija el tipo TWM con resorte para estaciones de protección de apagado y prioridad de seguridad.

Resumen de una oración

     Los cilindros de tope de rodillo de palanca de servicio medio-pesado de la serie SOLH TWH/TWM integran un mecanismo antirrebote autoblocante y un sistema de amortiguación hidráulico graduado, lo que proporciona soluciones de parada profesionales estables, de bajo impacto y de alta seguridad para estaciones de producción y transportadores automatizados de 30 a 300 kg.
