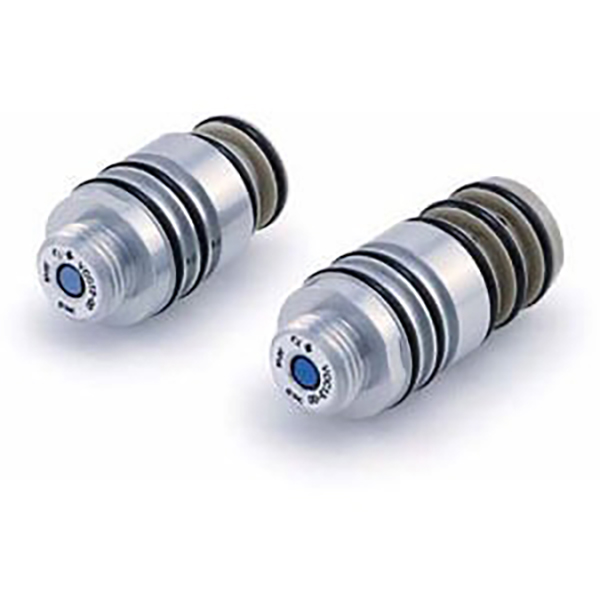

Válvula de control de fluido neumática serie VCC | Válvula piloto de 2/3 vías para fluidos a base de agua y solventes

Marca: SOLH de Richge Technology | Válvula de conmutación de fluido con bajo contenido de residuos resistente a la corrosión

1. Descripción general del producto

     La serie SOLH VCC es unaVálvula de conmutación de fluidos operada por piloto profesional, especialmente diseñada para fluidos a base de agua y solventes.. Ofrece dos tipos estructurales: de 2 vías (VCC12/VCC12D) y de 3 vías (VCC13), dedicados a la conmutación y control de pintura, tinta y fluido de limpieza en líneas de pulverización y sistemas de suministro de fluidos. Al adoptar una estructura de diafragma de PTFE completo con un diseño de fricción de deslizamiento cero, reduce eficazmente los residuos de fluidos y la obstrucción del curado de pintura. Con excelente resistencia a la corrosión, rendimiento residual ultrabajo y accionamiento neumático intrínsecamente seguro, es un componente de control limpio ideal para pulverización automatizada, conmutación multicolor, distribución de fluidos de laboratorio y diversas condiciones de trabajo de fluidos químicos.

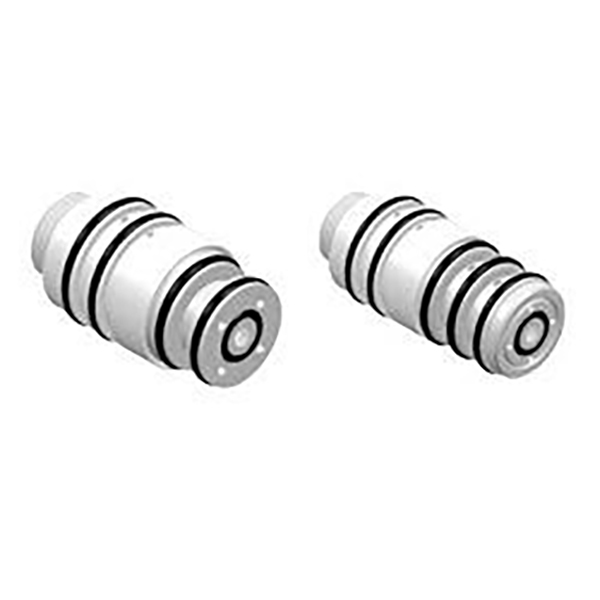

2. Modelos principales y funciones de aplicación

3. Características principales del producto

  3.1 Resistencia superior a la corrosión en medios múltiples

     Todas las piezas en contacto con fluidos adoptan materiales de sellado de PTFE (teflón), PEEK y acero inoxidable de alto rendimiento. La estructura general resiste pinturas a base de agua, solventes orgánicos (como acetato de butilo), agentes de limpieza y diversos medios químicos sin hincharse, envejecer o contaminar el medio. Cumple plenamente con estrictos estándares de limpieza para las industrias de revestimiento de automóviles, electrónica, alimentaria y médica.

  3.2 Diafragma de PTFE Cero fricción deslizante, residuos ultrabajos y fácil limpieza

     La innovadora estructura del diafragma elimina los componentes tradicionales del núcleo de la válvula deslizante. El fluido solo entra en contacto con la superficie lisa del diafragma de PTFE, evitando por completo el atasco del núcleo de la válvula y los residuos de curado de pintura. Realiza una limpieza exhaustiva durante el reemplazo de fluido/color, lo que reduce en gran medida el desperdicio de material y el tiempo de inactividad del equipo, y mejora la eficiencia de la producción continua.

  3.3 Accionamiento neumático puro, funcionamiento seguro y estable

     Adopta el modo de control neumático piloto con un rango de presión de control estable de 0,4 a 0,7 MPa. No hay componentes eléctricos involucrados en el proceso de trabajo, cero riesgo de chispas eléctricas, intrínsecamente seguro para ambientes inflamables y explosivos como talleres de recubrimiento y líneas de producción química. Presenta una respuesta rápida y fluida y un rendimiento de operación de ciclo estable a largo plazo.

  3.4 Instalación integrada flexible, compacta y liviana

     El diseño del cuerpo liviano y miniaturizado se adapta al montaje del brazo del robot y al diseño de espacio estrecho para el equipo. Soporta una estructura de instalación de colector de paso de 30 mm, con hasta 2 válvulas montadas en una sola base. Está disponible la instalación mixta de válvulas de 2 y 3 vías, lo que ahorra efectivamente espacio de instalación y simplifica el diseño de la tubería en el sitio.

  3.6 Vida útil ultralarga y alta durabilidad

     El diafragma optimizado y la estructura de sellado mejoran la resistencia al desgaste y el rendimiento antienvejecimiento. La vida útil alcanzaMás de 5 millones de ciclos en condiciones de trabajo de pintura. y10 millones de ciclos en condiciones de trabajo agua/aire, adaptándose completamente a la producción industrial continua a largo plazo y reduciendo la frecuencia y el costo de mantenimiento de los equipos.

  3.7 Conexión versátil y gran compatibilidad

     Equipado con conectores estándar de la serie VCK de acero inoxidable SUS316L, compatibles con tubos de φ6–φ12 mm. Los conectores giratorios rectos, de 45° y 90° opcionales admiten un ajuste flexible de la dirección de la tubería, adaptándose perfectamente a los complejos requisitos de diseño de tuberías en sitio.

4. Especificaciones técnicas completas

5. Escenarios de aplicación típicos

     • Industria de pulverización de automatización: Líneas de pulverización para automóviles, electrodomésticos y ferretería, que admiten cambio rápido de colores multicolor y control proporcional de pintura de dos componentes.

     • Laboratorio e industria farmacéutica: Distribución de fluidos de precisión, mezcla de medios y conmutación de gradientes para cromatografía líquida de alto rendimiento y equipos de pruebas experimentales.

     • Producción de Industria Limpia: Control de fluidos sin residuos para equipos electrónicos, alimentarios y médicos, evitando la contaminación del medio y garantizando la limpieza de la producción.

     • Equipos químicos y de limpieza: Control cíclico de encendido y apagado de disolventes orgánicos, agentes de limpieza y medios de trabajo industriales.

Resumen de una oración

     La válvula de control de fluidos para agua/disolvente serie SOLH VCC presenta resistencia total a la corrosión, estructura de diafragma con bajo contenido de residuos y deslizamiento cero, accionamiento neumático intrínsecamente seguro y vida útil ultralarga, y sirve como una solución de conmutación de fluidos confiable y de alta eficiencia para escenarios de pulverización automatizada, distribución de precisión en laboratorio y control de fluidos químicos limpios.
