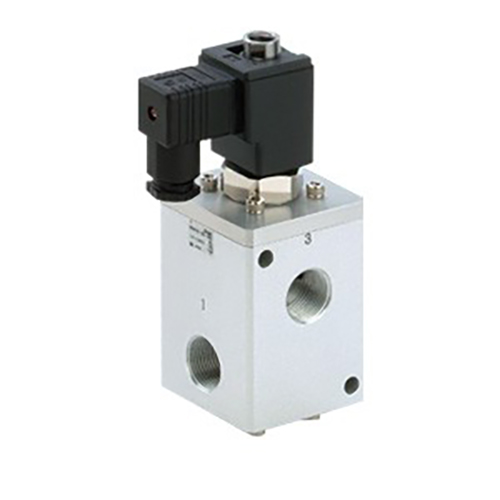

Válvula solenoide de asiento de 3 puertos operada por piloto de alta presión serie VCH400 (VCH410)

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

     Desarrollada y fabricada por SOLH bajo Richge Technology, la serie VCH400 (comúnmente conocida como VCH410) es una válvula solenoide de asiento de 3 puertos operada por piloto de alta presión. Especialmente diseñado para tuberías de aire comprimido y gas inerte de media y alta presión, presenta una presión de trabajo nominal máxima de hasta 5,0 MPa, una excelente capacidad de flujo y un rendimiento estable de conmutación de alta presión, y sirve como componente de control central para equipos industriales de carga, ventilación y conmutación de presión de alta presión.

Tabla de especificaciones técnicas principales

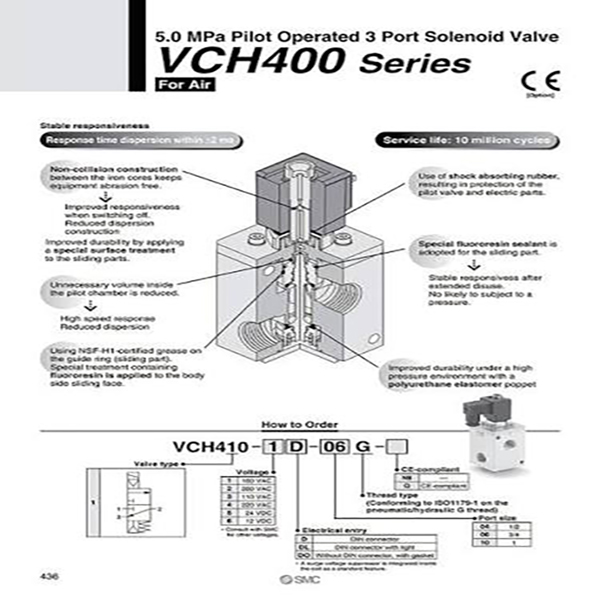

Codificación de modelos y definición funcional

Ejemplo de código de modelo: VCH410-06-5D

     --VCH410: Código base de serie

     --06: Código de tamaño de puerto (G3/4)

     --5D: Fuente de alimentación DC24V + conector eléctrico DIN Los códigos de sufijo cubren el tamaño del puerto, el voltaje de la bobina y los tipos de terminales de cableado para una diferenciación completa de la configuración.

Clasificación funcional

     --VCH410 (NC normalmente cerrado): El puerto de salida se ventila automáticamente cuando se apaga, ideal para el control de encendido y apagado del suministro de aire principal.

     --Utilizable como válvulas selectoras y control de circuito de carga y ventilación; La contrapresión y el rango de presión de conmutación deben confirmarse antes del diseño de la tubería.

Pautas de selección clave

     --Priorizar la confirmación de los parámetros principales: presión de trabajo, tamaño de rosca del puerto, función NC/NO, voltaje de la bobina e interfaz de cableado eléctrico.

     --Para conmutación de alta presión o condiciones de trabajo de conversión dual de alta/baja presión, combine con los reguladores de alta presión de la serie SOLH VCHR para estabilizar la presión del circuito intermedio.

     --Requiere suministro de aire limpio y seco con una precisión de filtración ≤5 μm; La neblina de aceite y las impurezas particuladas acelerarán el desgaste del sello y acortarán drásticamente la vida útil.

Instrucciones de instalación y mantenimientoReglas de instalación

     --Orientación de montaje prohibida: La bobina nunca debe mirar hacia abajo, para evitar que polvo, agua y partículas extrañas entren en el conjunto de la armadura y causen atascos.

     --Par de apriete de rosca estándar:

         *Puertos roscados G1/2, G3/4: 28–30 N·m

         *Puerto de rosca G1: 36–38 N·m

Requisitos de mantenimiento de rutina

     --Inspeccionar periódicamente el funcionamiento del sellado y la estanqueidad del cableado eléctrico.

     --Accione el ciclo de conmutación completo una vez cada 30 días para evitar la adhesión y el bloqueo del carrete de asiento causado por un estado estático a largo plazo.

Resumen de una oración

     La válvula solenoide de 3 puertos con asiento piloto de alta presión SOLH VCH410 admite una presión de trabajo de hasta 5,0 MPa, está equipada con sellado elástico de poliuretano, puertos estándar G de gran flujo y una vida útil de 10 millones de ciclos, la válvula de conmutación dedicada confiable para circuitos de control industrial de carga y ventilación de aire y gas inerte de media y alta presión.
