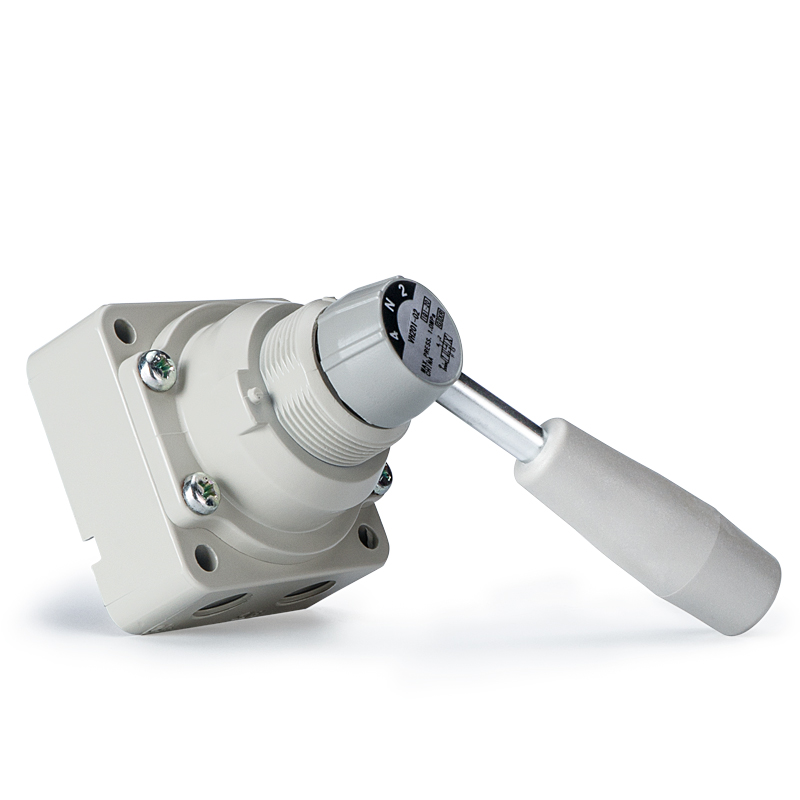

Válvula manual rotativa manual de 4 vías serie VH

Marca: SOLH de Richge Technology

Posicionamiento del producto

     La serie VH es una válvula manual rotativa de 4 vías operada por una rotación de 90° para cambiar los circuitos de aire. Es ampliamente utilizado para cambio de dirección manual, puesta en marcha de equipos, parada de emergencia y conmutación de fuente de aire en sistemas neumáticos, y presenta una estructura mecánica simple, confiabilidad estable e indicación visual clara de la posición.

Estructura central y principio de funcionamiento

     -- Tipo de válvula: válvula de carrete giratoria manual de 4 vías

     -- Modo de operación: rotación del mango de 90° para cambio de posición

     -- Definición de puerto: entrada de suministro P, puertos de salida de trabajo A/B, puerto de escape R

     -- Tres funciones centrales estándar:

        1. Centro cerrado (modelo 200/210): todos los puertos sellados en la posición central para mantener la presión del cilindro

        2. Escape central (modelo 201/211): puertos A y B conectados al escape para liberación total de presión

        3. 2 posiciones (Modelo 202/212): Sin posición central, solo dos estados P→A / P→B

     -- Estructura de sellado: Sello de carrete giratorio de precisión con fuga interna ultrabaja

     -- Opciones de montaje: Tubería lateral/tubería inferior; Montaje en panel/montaje directo del cuerpo de la válvula.

Especificaciones técnicas completas

  1. Parámetros generales universales

     -- Fluido aplicable: aire comprimido

     -- Presión de prueba: 1,5 MPa

     -- Presión máxima de funcionamiento: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Temperatura ambiente y media: -5 ~ +60 ℃ (no se permite formación de hielo)

     -- Ángulo de rotación de operación: 90°

     -- Requisito de lubricación: Sin lubricación; Lubricación con aceite de turbina ISO VG32 opcional

     -- Material: Cuerpo de la válvula: aleación de zinc/aluminio fundido; mango – resina de ingeniería

  2. Tabla de parámetros de puerto y tamaño de serie

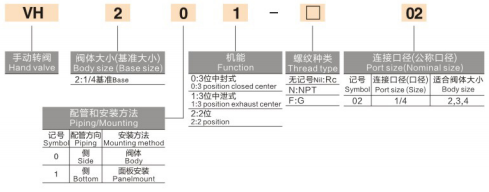

Explicación del código del modelo

  1. Ejemplo: VH210-02

     -- VH: código de serie base

     -- 2: Código de tamaño (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Disposición de la tubería (0 = conexión lateral, 1 = conexión inferior)

     -- 0: Función central (0=centro cerrado, 1=centro escape, 2=2 posiciones)

     -- 02: Código de tamaño de puerto (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Modelos estándar populares

     -- VH210-02: 1/4", tubería inferior, centro cerrado de 3 posiciones (el más utilizado)

     -- VH200-02: 1/4", tubería lateral, centro cerrado de 3 posiciones

     -- VH201-02: 1/4", tubería lateral, escape central de 3 posiciones

    -- VH310-03: 3/8", tubería inferior, centro cerrado de 3 posiciones

 Ventajas principales del producto

  1. Operación intuitiva con bloqueo de posición incorporado

      Mango giratorio de 90° con posición del interruptor claramente visible; El bloqueo de posicionamiento mecánico integrado evita un mal funcionamiento accidental.

  2. Tres opciones de funciones centrales para diversas condiciones de trabajo

     -- Centro cerrado (200/210): mantiene la presión de sujeción del cilindro durante el apagado del equipo

     -- Escape central (201/211): alivio de presión seguro y ventilación completa del sistema para mantenimiento

     -- 2 posiciones (202/212): conmutación bidireccional simple sin posición de retención intermedia

  3. Diseño de montaje múltiple altamente flexible

     Admite diseños de tuberías laterales e inferiores; Dos métodos de instalación disponibles: montaje empotrado en panel o fijación directa al cuerpo de la válvula.

  4. Robusto, de larga vida útil y sin mantenimiento

      Estructura de sellado rotativa duradera con excelente resistencia al polvo y la contaminación; no requiere lubricación ni mantenimiento de rutina.

Escenarios de aplicación típicos

     -- Conmutación bidireccional manual para cilindros neumáticos

     -- Control manual temporal, ventilación de presión durante la puesta en servicio y mantenimiento del equipo

     -- Aislamiento de parada de emergencia y corte de fuente de aire para enclavamiento de seguridad de la máquina

     -- Estaciones de activación manual para equipos de producción semiautomáticos.

     -- Demostración de circuitos neumáticos y bancos de pruebas de enseñanza de control básico.

Resumen de una oración

     La válvula manual rotativa de 4 vías SOLH VH presenta operación rotativa de 90°, tres funciones centrales intercambiables, opciones de tuberías laterales/inferiores y métodos de montaje de panel/válvula dual, y sirve como componente universal estándar para conmutación neumática manual, puesta en servicio en sitio y aislamiento de circuito de aire de seguridad.
