Válvula manual con perilla de 2/2 y 3/2 vías serie VHK | Válvula rotativa de dedo compatible con la serie SMC VHK

Marca: SOLH de Richge Technology | Reemplazo completamente intercambiable para la serie original SMC VHK

1. Descripción general del producto

     La serie SOLH VHK es una válvula de corte manual tipo mini perilla dividida enVHK2 2/2 vías yVHK3 3/2 vías tipos. Adopta un diseño de perilla giratoria de 90° para realizar el control de encendido y apagado del circuito neumático. El modelo de 3/2 vías cuenta con una estructura de escape oculta incorporada que libera automáticamente la presión residual del puerto A cuando está cerrado, sin necesidad de un puerto de escape R externo. Diseñado para instalación directa en línea de tubería sin montaje de base adicional, sirve como interruptor manual ideal para tubos derivados neumáticos, válvula de alivio de presión de seguridad frente a válvulas solenoides y control de encendido y apagado del circuito de vacío. La serie completa es totalmente compatible dimensional y funcionalmente con la serie SMC VHK original para un reemplazo intercambiable directo.

  1.1 Identificación central y lógica de operación

     • Marca de color de la perilla: Perilla gris para tipo VHK2 de 2 vías; Perilla azul para tipo VHK3 de 3 vías, logrando una identificación visual rápida

     • Cambiar lógica: Rotación de 90° en sentido antihorario para apertura de válvula; Rotación de 90° en el sentido de las agujas del reloj para cerrar la válvula, con indicación clara del estado del puntero de la perilla

     • Estructura de sellado: El diseño de sellado de la válvula de asiento ofrece un excelente rendimiento hermético con microfugas ultrabajas. El par de funcionamiento ultraligero (0,04~0,14 N·m) permite una fácil rotación y conmutación de los dedos

2. Reglas de codificación de modelos y especificación de interfaz

     Lógica de codificación: VHK[2/3][A]-[Especificación de puerto frontal]-[Especificación de puerto trasero]

  2.1 Definición del modelo

     • VHK2: Tipo de corte simple de 2/2 vías

     • VHK3: Corte de 3/2 vías + tipo de alivio de presión residual

     • un sufijo: Nueva estructura mejorada de perilla anticaída (versión mejorada); No A para la versión antigua estándar

     • Sufijo R: Cuerpo de válvula ignífugo ignífugo

  2.2 Definición del código de tipo de puerto

     • Código F: Puerto de ajuste a presión para conexión de manguera de nailon PU

     • Código S: Puerto de rosca externo para conexión de tubería roscada

  2.3 Ejemplos de aplicación de modelos:

     • VHK3A-08F-02S: Válvula de perilla anticaída mejorada de 3/2 vías, puerto P φ8 de ajuste a presión, puerto A con rosca externa G1/4

     • VHK2-06F-06F: Válvula estándar de 2/2 vías, puerto doble φ6, tipo pasante de ajuste a presión

  2.4 Lista completa de especificaciones de interfaz de la serie completa

3. Parámetros técnicos básicos

4. Distinción funcional básica (guía de selección de claves)

 4.1 VHK2 2/2 vías (perilla gris)

     • Estado abierto: P⇋A completamente conducido para un suministro de aire estable

     • Estado cerrado: Puertos P y A completamente cortados sin función de escape

     • Aplicación principal: Control de encendido y apagado puro de tubería, ampliamente utilizado para mantener el circuito de vacío y el interruptor principal de la fuente de aire.

  4.2 VHK3 3/2 Vías (Perilla Azul)

     • Estado abierto: P→A conducción de entrada de aire para funcionamiento normal del equipo

     • Estado cerrado: Puerto P cerrado, el puerto A descarga automáticamente la presión residual a través del canal oculto incorporado

     • Ventaja principal: Vaciado de gas residual con una sola tecla después del apagado, lo que elimina los riesgos de presión residual y garantiza un desmontaje seguro de la válvula y el mantenimiento del equipo.

5. Ventajas del núcleo estructural

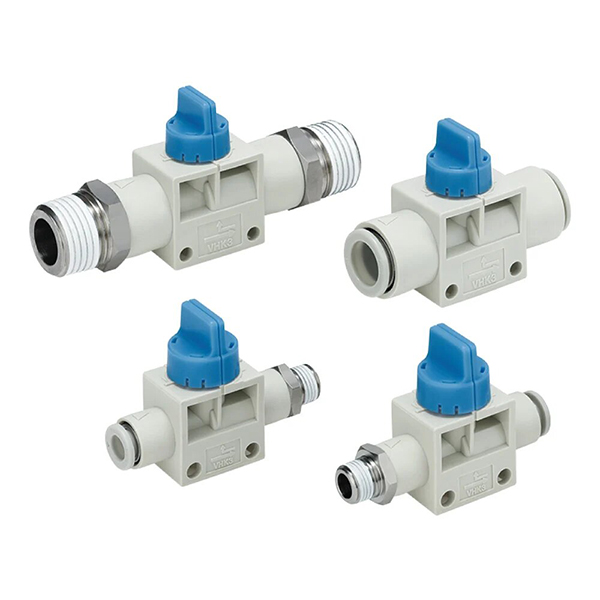

     • Cuatro combinaciones de tuberías universales: Admite modos de conexión de doble presión F-F, rosca externa dual S-S, rosca F-S P-push/A-rosca, rosca S-F P/A-push, totalmente adaptable a varios diseños de tuberías en el sitio

     • Soporte fijo opcional: Equipado con soporte de montaje a presión para instalación fija opcional en panel y gabinete, métodos de instalación flexibles

     • Estructura anticaída VHK-A mejorada: Diseño optimizado antiaflojamiento de la perilla, que evita eficazmente que la perilla se caiga durante la operación repetida de alta frecuencia, lo que mejora la estabilidad del servicio.

     • Tamaño mini compacto: Diseño de cuerpo ultrapequeño, perfectamente adecuado para canales de cables, espacios estrechos para equipos y circuitos microneumáticos compactos.

     • Excelente rendimiento de sellado: La estructura de sellado de asiento de precisión logra microfugas ultrabajas, lo que garantiza un funcionamiento hermético estable a largo plazo

6. Distinción de selección: válvula de perilla VHK frente a válvula deslizante manual HSV

7. Escenarios de aplicación típicos

     • Válvula Solenoide Delantera Seguridad Alivio de Presión: Fuente de aire → VHK3 → válvula solenoide. La válvula de 3 vías vacía automáticamente la presión residual detrás de la válvula cuando está cerrada, lo que permite un desmontaje y mantenimiento seguros de los componentes neumáticos sin riesgo de presión.

     • Control de encendido y apagado del circuito de vacío: Válvula de 2 vías VHK2 instalada en la tubería de vacío de la ventosa, que corta la presión de vacío de manera estable después del apagado para mantener el efecto de retención del vacío y evitar fallas por fugas de aire.

     • Interruptor de derivación de microcilindro de herramientas: Aplicado al control manual local de arranque y parada de la fuente de aire del microcilindro, conveniente para la depuración, el mantenimiento y la conmutación de circuitos independientes de un solo equipo.

Resumen de una oración

     La serie SOLH VHK es una mini válvula manual de dedo giratorio de 90° totalmente compatible con la serie VHK original de SMC. Con funciones duales de corte de 2 vías y alivio de presión residual de 3 vías, combinaciones diversificadas de interfaz de rosca/ajuste a presión y operación ultraligera, es la miniválvula de conmutación manual óptima para circuitos derivados neumáticos, control piloto y protección de seguridad del sistema de vacío.
