Válvula de asiento mecánica de 2/3 puertos mediana serie VM2 (VM200)

Marca: SOLH de Richge Technology

Posicionamiento del producto

     La serie VM2 (VM200) es una válvula de asiento mecánica de 2/3 puertos de tamaño mediano totalmente intercambiable con los modelos estándar de SMC. Al adoptar una construcción confiable de sellado de asiento, presenta una notable capacidad de flujo alto (Cv≈0,87), puerto estándar universal Rc1/4, construcción industrial robusta y cabezales de actuador completamente intercambiables. Es la válvula de control mecánico principal para detección de límite de carrera, operación manual y conmutación de circuito de aire en todo tipo de maquinaria automatizada.

Especificaciones técnicas básicas

  1 parámetros básicos

     -- Código de serie: VM200 (nombre corto VM2)

     -- Tipos de circuito: 2 puertos (VM22x), 3 puertos (VM23x, NC normalmente cerrado como estándar)

     -- Estructura: Tipo obturador de acción directa con excelente sellado y larga vida útil

     -- Fluido aplicable: Aire comprimido, gas inerte

     -- Rango de presión de funcionamiento: 0 ~ 1,0 MPa (incompatible con el vacío)

     -- Temperatura ambiente y media: -5 ~ +60 ℃ (no se permite formación de hielo)

     -- Rosca del puerto: Rc1/4 (02); opcional NPT1/4 (N02), G1/4 (F02)

     -- Rendimiento de flujo: Área seccional efectiva 19 mm², Cv = 0,87

     -- Peso neto: Modelo estándar 90 g

     -- Disposición de tuberías: puerto lateral (01), puerto inferior (00)

     -- Requisito de lubricación: Sin lubricación; Lubricación con aceite de turbina ISO VG32 opcional

  2. Dimensiones exteriores totales (mm)

     -- Versión de puerto lateral: 17 × 44 × 25

     -- Versión puerto inferior: 17 × 44 × 30

Definición de circuito y lógica de funcionamiento (3 puertos/2 puertos)

  1. Modelo de 3 puertos (VM23x, el más utilizado)

     -- Puerto 1(P): Entrada de suministro de aire principal

     -- Puerto 2(A): Salida de señal de control

     -- Puerto 3(R): Puerto de escape

     -- Lógica normalmente cerrada NC: No accionada → P cortada de A, A conectada a R; Después de la activación → P se conecta a A, A corta el escape R

  2. Modelo de 2 puertos (VM22x)

     -- Puerto 1(P): Entrada de fluido

     -- Puerto 2(A): Salida de control

     -- Normalmente cerrado: el canal de aire se abre cuando se presiona y se corta inmediatamente después de soltarlo.

Cartera completa de cabezales de actuadores intercambiables

 1. Tipo de palanca con rodillo (para detección de límite de carrera, el más popular)

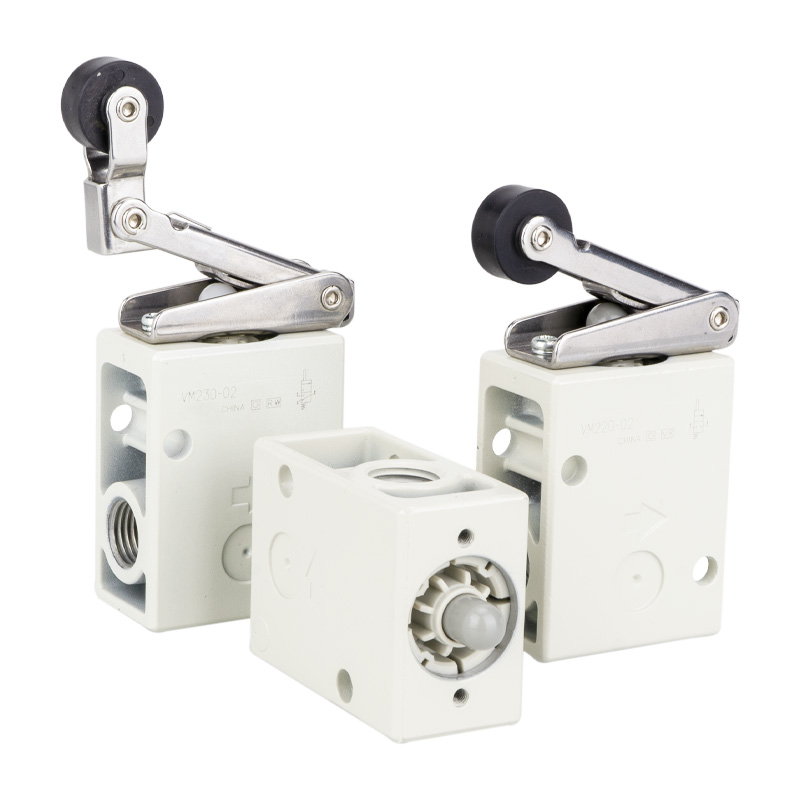

     -- VM231/221: Palanca de rodillo de plástico POM estándar

     -- VM231S/221S: Rodillo de acero endurecido para condiciones de trabajo resistentes a la abrasión

     -- VM233/223: Palanca de rodillo antirrebote unidireccional

  2. Tipo de émbolo recto

     VM230/220: Émbolo recto estándar

3. Tipo de botón pulsador (para operación de avance manual)

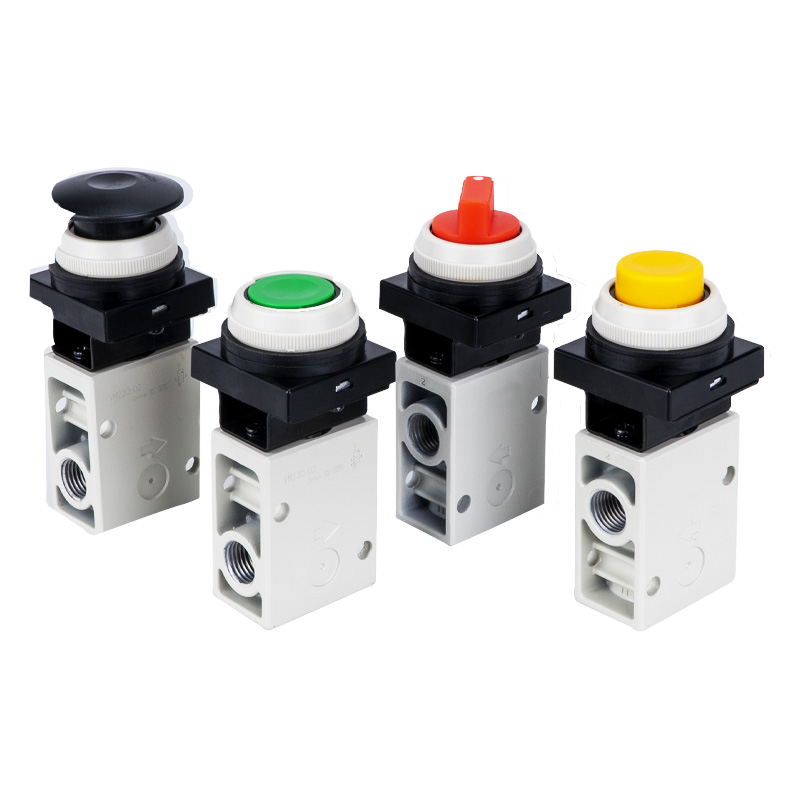

     -- VM232/222: Pulsador estándar plano

     -- VM232Y/222Y: Cabeza de hongo amarilla de alta visibilidad para parada de emergencia

     -- VM232G/222G: Pulsador indicador verde

 4. Actuadores especiales opcionales

     Palanca de bisagra, palanca de palanca, perilla giratoria bloqueable, palanca bidireccional y otros cabezales de gatillo personalizados

 Explicación del código del modelo

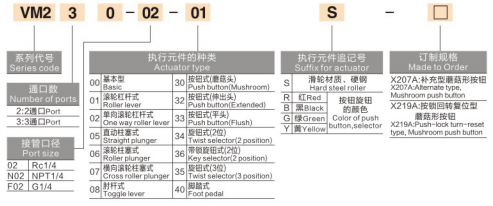

   1. (Ejemplo: VM231-02-01S)

     -- VM231: circuito de 3 puertos + actuador de palanca de rodillo

     -- 02: Tamaño de rosca de puerto (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Disposición del puerto lateral (00 = disposición del puerto inferior)

     -- S: Rodillo de acero endurecido (sin sufijo = rodillo POM estándar)

     -- Sufijo de color: A=negro estándar; Y=hongo amarillo; G=botón verde

  2. Modelos estándar comunes

     -- VM231-02-01A: 3 puertos, rodillo POM, Rc1/4, puerto lateral (modelo universal de uso general)

     -- VM231S-02-01A: rodillo de acero endurecido de 3 puertos, Rc1/4, puerto lateral (condiciones de trabajo resistentes a la abrasión intensa)

     -- VM230-02-00A: 3 puertos, émbolo recto, puerto inferior

     -- VM232Y-02-01A: botón de parada de emergencia tipo seta amarillo de 3 puertos, puerto lateral

Ventajas principales del producto

     -- Rendimiento de flujo medio alto: Cv=0,87, casi 8 veces mayor capacidad de flujo que el mini VM1 (Cv=0,11), que se adapta perfectamente a los circuitos neumáticos de flujo medio.

     -- Puerto universal Rc1/4: tamaño de rosca principal estándar para equipos de automatización con excelente compatibilidad entre modelos

     -- Sellado confiable del asiento: buena estanqueidad al aire, resistencia a la contaminación por polvo, respuesta rápida y vida útil prolongada

     -- Compatibilidad con diseño de tuberías dobles: opciones de puertos laterales e inferiores para un diseño de instalación de paneles densos y flexibles

     -- Cobertura completa del actuador: palanca de rodillo, émbolo, botón plano y cabeza tipo hongo disponibles para cubrir todos los escenarios de límite mecánico, avance manual y parada de emergencia.

     -- Construcción robusta y resistente: Cuerpo de válvula de metal; Rodillo de acero endurecido con sufijo S opcional para operaciones industriales severas y continuas

     -- Diseño sin lubricación: carga de trabajo de mantenimiento baja, funcionamiento del circuito de aire limpio y ecológico

Escenarios de aplicación típicos

     -- Detección de límite de carrera del equipo: Detección de posición completa del cilindro/mesa deslizante con actuador de palanca de rodillo

     -- Control de avance manual: puesta en marcha de la máquina in situ y manejo del panel mediante pulsador

     -- Interbloqueo de emergencia de seguridad: Cabeza de hongo amarilla para un corte rápido del circuito de aire

     -- Cambio de plantilla y accesorio: control de bucle neumático de sujeción/desbloqueo

     -- Líneas de producción automatizadas: señal de posición de la estación de trabajo y circuitos de enclavamiento de seguridad mecánico

     -- Maquinaria de embalaje, textil y de impresión: Lazos de control de disparador mecánico de alta frecuencia

Comparación de selecciones: tabla de referencia rápida de VM1 VS VM2

Resumen de una oración

     La válvula de asiento mecánica de tamaño mediano SOLH VM2 está equipada con un puerto universal Rc1/4, Cv=0,87 de alta capacidad de flujo, actuadores intercambiables de rango completo y opciones de tubería doble lateral/inferior, actuando como la válvula de control mecánico principal estándar para todos los circuitos de conmutación neumática de automatización industrial.
