Válvula mecánica de asiento mediano de 3 puertos serie VM4 (VM400)

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

     La serie VM4 (VM400) es una válvula mecánica de asiento de 3 puertos de tamaño mediano totalmente intercambiable con los modelos originales de SMC, ubicada entre la serie mini VM1 y la serie VM2 estándar de alto flujo. Admite un rango operativo completo desde vacío (-100 kPa) hasta presión positiva de 1,0 MPa con puerto Rc1/8 universal, diseño de tubería doble lateral/inferior, construcción metálica robusta, vida útil ultralarga y cabezales de actuador completamente intercambiables. Ampliamente adoptado para detección de límite de carrera, operación de avance manual y circuitos de bloqueo de seguridad en equipos de automatización general.

Especificaciones técnicas básicas

  1. Parámetros Generales Básicos

     --  Código de serie: VM400 (nombre corto VM4)

     --  Tipo de circuito: 3/2 vías; Normalmente cerrado (estándar NC), normalmente abierto (NO opcional)

     --  Estructura: tipo obturador de acción directa, sellado hermético, a prueba de polvo, vida útil prolongada

     --  Fluido aplicable: aire comprimido, gas inerte

     --  Rango de presión de funcionamiento: -100 kPa ~ 1,0 MPa (compatible con vacío, ventaja sobre VM2)

     --  Temperatura ambiente y media: -5 ~ +60 ℃ (no se permite formación de hielo interna)

     --  Rosca del puerto: Rc1/8 (01); opcional NPT1/8 (N01), G1/8 (F01)

     --  Rendimiento del flujo: Área seccional efectiva 7 mm², Cv = 0,38

     --  Peso neto: modelo base estándar 110 g

     --  Disposición de la tubería: puerto lateral (01), puerto inferior (00)

     --  Lubricación: Sin lubricación; Lubricación con aceite de turbina ISO VG32 opcional

     -- Frecuencia máxima de conmutación: 60 ciclos/min para actuadores de botón/rodillo; 6 ciclos/min para perilla/cabezales selectores

     --  Resistencia a golpes y vibraciones: resistencia a impactos de 1000 m/s², resistencia a vibraciones de 70 m/s² (grado industrial pesado)

  2. Dimensiones exteriores totales (mm)

     --  Versión de puerto lateral: 18 × 30 × 57

     --  Versión puerto inferior: 18 × 30 × 62

  3. Definición y lógica del circuito de 3 puertos

     -- Puerto 1(P): Entrada de suministro de aire principal

     --  Puerto 2(A): Puerto de salida de señal de control

     --  Puerto 3(R): Puerto de escape

     --  NC Lógica normalmente cerrada: No accionado → P cortado de A, A conectado al escape R; Después de la activación → P se conecta a A, A desconecta el escape R

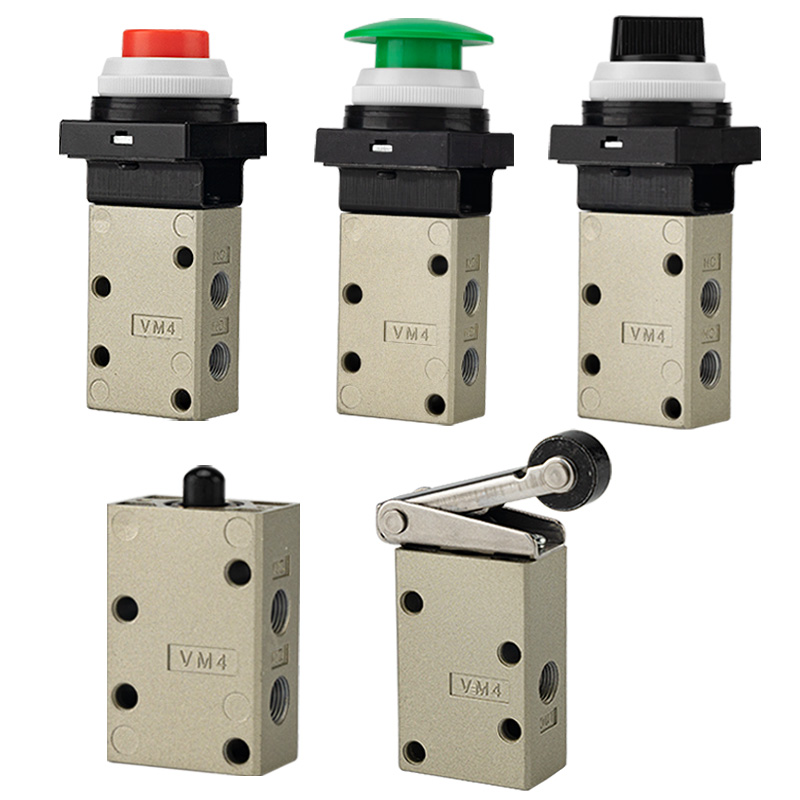

Gama completa de cabezales de actuador intercambiables

  1. Tipo de palanca de rodillo (más popular para detección de límite de carrera)

     -- VM431: Palanca de rodillo de plástico POM estándar

     -- VM431S: Palanca de rodillo de acero endurecido para un funcionamiento continuo resistente a la abrasión intensa

     -- VM432: palanca de rodillo antirrebote unidireccional para eliminar el mal funcionamiento del gatillo de marcha atrás

 2. Tipo de émbolo recto

     -- VM430: modelo de base de émbolo recto estándar, admite accesorios de actuador especiales personalizados

  3. Cabezales de parada de emergencia con botón pulsador y seta (avance manual y bloqueo de seguridad)

     -- VM432: Pulsador estándar plano

     -- VM432Y: Cabeza de hongo amarilla de alta visibilidad para parada de emergencia

     -- VM432R: Botón de parada de emergencia en forma de seta roja

     -- VM432G: Pulsador indicador verde

  4. Perilla / Selector / Actuadores de seguridad bloqueables

     -- VM434: mando selector giratorio de 2 posiciones / 3 posiciones

     -- VM435: Pulsador bloqueable para evitar disparos falsos accidentales

     -- VM436: Actuador de palanca de bisagra de palanca

Explicación del código del modelo

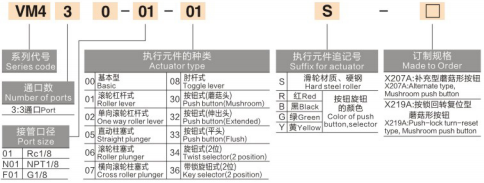

 1. (Ejemplo: VM431-01-01S)

     -- VM431: circuito de 3 puertos + actuador de palanca de rodillo

     -- 01: Código de rosca del puerto (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Disposición de la tubería del puerto lateral (00 = disposición del puerto inferior)

     -- S: Rodillo de acero endurecido (sin sufijo = rodillo de plástico POM estándar)

     -- Marca de sufijo de color: Y=seta amarilla, R=seta roja, G=pulsador verde

  2. Modelos estándar populares

     -- VM431-01-01A: palanca de rodillo POM de 3 puertos, puerto lateral Rc1/8 (modelo universal de uso general)

     -- VM431S-01-01A: rodillo de acero endurecido de 3 puertos, condiciones de trabajo resistentes a la abrasión y de alta resistencia

     --  VM430-01-00A: émbolo recto de 3 puertos, puerto inferior para ensamblaje de actuador personalizado

     -- VM432Y-01-01A: válvula de parada de emergencia con cabeza de seta amarilla de 3 puertos

Ventajas principales del producto

     -- Rango de presión positiva y vacío dual ultra amplio: funcionamiento estable desde -100 kPa de vacío hasta 1,0 MPa, compatible tanto con circuitos de adsorción de vacío como de presión positiva estándar (VM2 no puede admitir vacío)

     -- Construcción confiable de sellado del asiento: excelente estanqueidad al aire, resistencia a la contaminación por polvo, respuesta rápida y ciclo de vida útil ultralargo

     -- Rosca estándar universal Rc1/8: tamaño de puerto ampliamente adoptado para equipos de automatización general con gran intercambiabilidad

     -- Diseño de tuberías laterales/inferiores dobles: Diseño de instalación flexible para apilamiento de paneles densos y equipos con espacio limitado

     -- Cartera completa de actuadores de serie completa: palanca de rodillo, émbolo, botón pulsador plano, cabeza tipo seta de color, perilla giratoria y cabezales bloqueables que cubren completamente las demandas de límite de carrera, avance manual, parada de emergencia y control del selector.

     -- Construcción robusta industrial de servicio pesado: cuerpo de válvula de metal sólido, rodillo de acero endurecido opcional y alta resistencia a golpes/vibraciones para líneas de producción continuas severas

     -- Diseño sin lubricación y sin mantenimiento: bajo costo operativo y entorno de circuito de aire limpio y sin aceite

Escenarios típicos de aplicaciones industriales

     -- Detección de límite de carrera del equipo: retroalimentación de posición completa del cilindro y mesa deslizante con actuador de palanca de rodillo

     -- Circuitos de control de liberación y adsorción de vacío (funcionamiento estable a una presión negativa de -100 kPa)

     -- Prueba de avance manual y puesta en servicio del equipo mediante actuadores de botón pulsador del panel

     -- Interbloqueo de emergencia de seguridad de la máquina: Cabeza de hongo amarilla/roja para un cierre rápido del circuito de aire

     -- Conmutación neumática de plantilla y fijación para bucles de sujeción/desbloqueo

     -- Control de disparo mecánico de alta frecuencia para maquinaria textil, de embalaje y de impresión

     -- Retroalimentación de señal de posición de estación de trabajo automatizada pequeña y circuitos de bloqueo de seguridad mecánicos

Tabla de comparación de selección: Serie VM1 / VM2 / VM4

Resumen de una oración

     La válvula mecánica de asiento mediano de 3 puertos SOLH VM4 está equipada con un puerto universal Rc1/8, capacidad de flujo Cv=0,38, compatibilidad de presión de vacío total ~1,0 MPa, sellado de asiento confiable, actuadores intercambiables completos y diseño de tubería doble lateral/inferior, y sirve como la válvula de control mecánico medio preferida para todas las condiciones de trabajo que requieren operación de vacío, resistencia a la abrasión y rendimiento estable a largo plazo.
