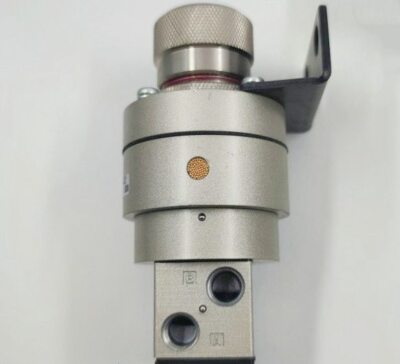

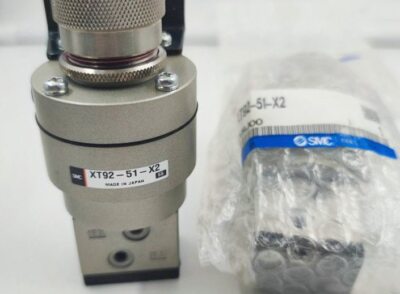

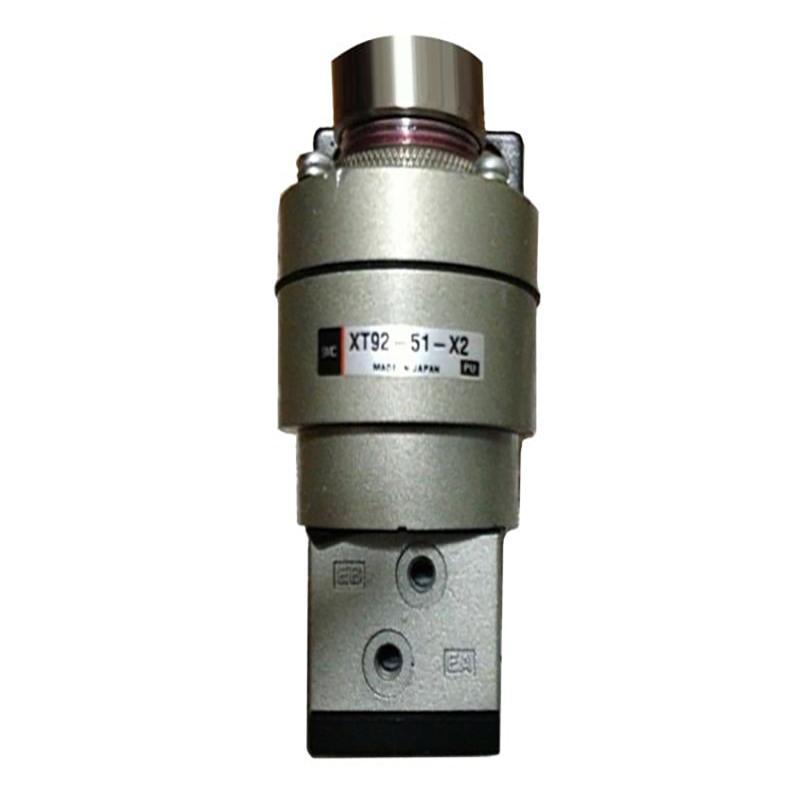

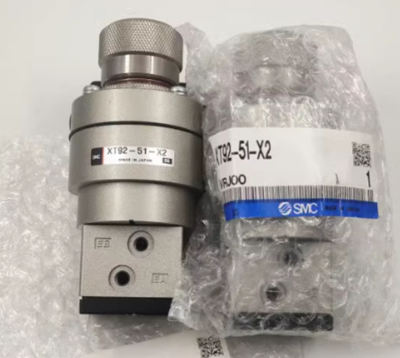

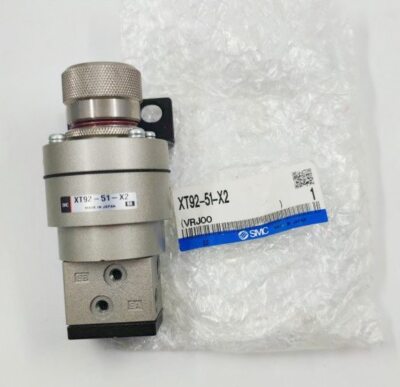

Válvula de detección de presión de precisión XT92-51-X2

Marca:SOLH de Richge Tecnología

Descripción general del producto

     XT92-51-X2 es una válvula especial personalizada de UTC bajo la marca SOLH Richge. Se diferencia fundamentalmente de los reguladores de presión de precisión ordinarios y sirve como una válvula de detección de presión dual dedicada para protección de seguridad de baja presión y conmutación de señales neumáticas. Esta unidad personalizada está desarrollada para activación de umbral de presión y control de enclavamiento de señal dual en circuitos de seguridad automatizados.

1. Especificaciones técnicas básicas (totalmente compatible con SMC)

     --Modelo: XT92-51-X2 Versión especial personalizada

     --Tipo de estructura: Válvula de doble presión de detección de presión de acción directa

     --Rosca de puerto: Rc1/8, compatible con accesorios de tubería M5

     --Medio aplicable: aire comprimido limpio

     --Rango de presión de conmutación ajustable: 0,1 ~ 0,5 MPa

     --Presión máxima de trabajo: 0,8 MPa

     --Presión de prueba: 1,2 MPa

     --Temperatura ambiente de funcionamiento: -5 ℃ ~ +60 ℃

     --Peso neto: Aprox. 300 gramos

     --Funciones principales: Detección de umbral de presión, enclavamiento de seguridad de baja presión, conmutación de señal de circuito de aire dual

2. Diseño de puerto lógico de 3/2 vías

     --P: Puerto de entrada de suministro de aire principal

     --A / B: Dos puertos de salida de conmutación independientes

     --R: Puerto de escape con silenciador incorporado

     --Perilla de ajuste superior: establece un umbral de activación de presión personalizado (por ejemplo, 0,4 MPa)

     --Opciones de instalación: montaje en soporte o montaje en panel

3. Principio de funcionamiento

     Cuando la presión del sistema excede el umbral preestablecido: el aire fluye desde el puerto P al puerto A, mientras que el puerto B se conecta al escape R. Cuando la presión del sistema cae por debajo del umbral preestablecido: el aire fluye desde el puerto P al puerto B, mientras que el puerto A se conecta al escape R. La válvula realiza una conmutación automática de la ruta del aire en un umbral de presión fijo para completar el interbloqueo de seguridad y el control de la señal lógica neumática.

4. Comparación de rendimiento: reguladores de precisión XT92-51-X2 versus ARP/IR

5. Escenarios de aplicación típicos

     Interbloqueo de seguridad de baja presión: cambia automáticamente el equipo al modo de espera seguro una vez que la presión del aire cae por debajo del valor preestablecido. Conmutación automática de suministro de aire dual: cambia a fuente de aire de reserva cuando falla la presión de la tubería principal. Interbloqueo de permiso de presión de la máquina: restringe el arranque del equipo hasta que la presión del aire alcance un umbral válido. Unidad lógica neumática integrada: reemplaza el conjunto combinado de interruptores de presión y válvulas solenoides separados para simplificar el diseño general del circuito de aire.

Resumen de una oración

     La válvula de detección de presión SOLH XT92-51-X2 personalizada ejecuta protección de baja presión y conmutación de ruta de aire de umbral fijo; Es un componente lógico neumático especial para circuitos de bloqueo de seguridad y no se puede utilizar para una regulación continua de la presión de precisión.
