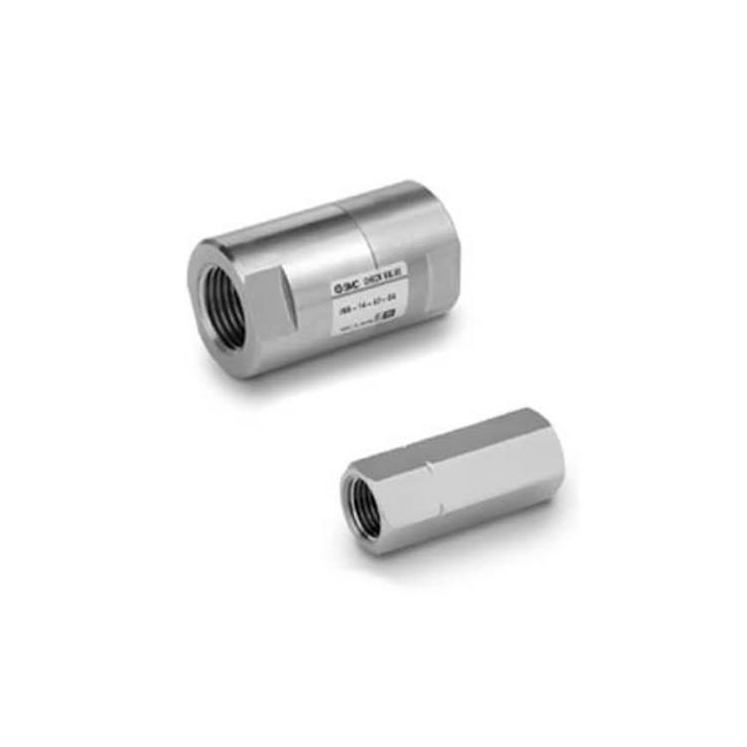

Válvula de retención de presión de apertura baja serie XTO674 / INA14

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

     Las series SOLH XTO674 e INA14 comparten la misma plataforma de productos, con una presión de apertura ultrabaja y compatibilidad con dos medios para aire comprimido y agua. Estas válvulas de retención en línea roscadas se aplican ampliamente para evitar el flujo inverso en circuitos de vacío y sistemas neumáticos en general, y también son adecuadas para tuberías de agua y líquidos de baja presión. XTO674 se centra en condiciones de trabajo a baja temperatura, mientras que INA14 cubre escenarios industriales estándar y resistentes a la corrosión.

 Regla de denominación y clasificación del código de modelo

     -- XTO674: Cuerpo de latón, versión resistente a bajas temperaturas (temperatura de funcionamiento mínima de -30 ℃)

     -- INA14: Serie estándar, cuerpo opcional de latón/acero inoxidable SUS304, rango de temperatura normal (-5 ℃ mínimo)

     -- Definición de sufijo de tamaño de puerto: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Especificaciones técnicas universales compartidas

     -- Presión de apertura: 0,01 MPa (0,1 bar), umbral ultrabajo ideal para circuitos de vacío y baja presión

     -- Presión máxima de prueba: 1,0 MPa

     -- Medios aplicables: aire comprimido, agua, gas inerte neutro y líquido neutro

  1. Rango de temperatura de funcionamiento

     -- XTO674: -30 ℃ ~ +80 ℃ (resistente criogénicamente)

     -- INA14: -5℃ ~ +80℃

  2. Materiales de sellado opcionales

     -- NBR (Estándar): Para aire y agua limpia, temperatura aplicable -5 ~ 60 ℃

     -- FKM: Resistente al aceite y a altas temperaturas, hasta 80 ℃

     -- CR: Resistente a la intemperie y a la abrasión, opcional para la serie XTO674

  3. Opciones de materiales del cuerpo de la válvula

     -- XTO674: Sólo cuerpo de latón macizo

     -- INA14: Latón/acero inoxidable SUS304 (todas las piezas clave en contacto con el medio son de acero inoxidable)

Tabla de comparación de parámetros de modelos típicos

Ventajas principales del producto y alcance de aplicación

 1. Presión de apertura ultrabaja de 0,01 MPa

     -- Apertura estable en condiciones de vacío de -0,1 MPa, evita eficazmente la pérdida de vacío y el reflujo de la ventosa/generador de vacío.

  2. Sellado confiable bidireccional

     -- Flujo directo suave, cero fugas inversas; Protege bombas de vacío, válvulas solenoides y cilindros de daños causados ​​por un aumento de presión inversa.

  3. Mini estructura roscada en línea

     -- Instalado directamente en línea dentro de la tubería sin soportes de montaje adicionales, se adapta perfectamente al espacio compacto y estrecho del diseño del equipo.

 4. Diseño universal doble medio aire y agua

     -- Compatible tanto con circuitos neumáticos secos como con tuberías de agua líquida de baja presión para reducir los tipos de inventario de repuestos.

 5. Compatibilidad total con el sistema de vacío

     -- Adecuado para equipos de prueba de vacío y circuitos de circulación de vacío de presión negativa pulsante.

Pautas de instalación y selección de modelos

  1. Marca de dirección del flujo: una flecha "→" está impresa en el cuerpo de la válvula para indicar la dirección del flujo medio; La instalación inversa bloqueará completamente el paso del fluido.

  2. Coincidencia del tamaño del puerto: Seleccione Rc1/8" ~ Rc1/2" según el diámetro de la tubería; Rc1/4" (sufijo 02) es la especificación general más común.

  3. Reglas de selección de medios y temperatura

     -- Condiciones de trabajo de baja temperatura/vacío → Elija la serie XTO674

     --  Aire normal a temperatura ambiente y agua limpia → INA14 con junta NBR
     -- Medios que contienen aceite o fluidos de alta temperatura → INA14 con junta de caucho fluorado FKM

  3. Diseño recomendado del sistema de vacío

     -- Instale la válvula de retención entre el generador de vacío, el filtro y la ventosa para bloquear el reflujo de aire y mantener un grado de vacío estable durante el funcionamiento intermitente.

Ventaja de intercambiabilidad de SOLH

     XTO674 e INA14 comparten dimensiones generales, tamaño de puerto de subproceso y parámetros de rendimiento centrales idénticos. Las dos series se pueden reemplazar directamente en el sitio sin modificar la tubería, lo que ofrece un rendimiento de costos superior en comparación con los modelos equivalentes importados.

Resumen de una oración

     La válvula de retención roscada en línea SOLH XTO674/INA14 con presión de apertura ultrabaja de 0,01 MPa admite medios duales de aire y agua, cuerpo opcional de latón/acero inoxidable y múltiples materiales de sellado, lo que proporciona una protección antirreflujo confiable para tuberías industriales de vacío, criogénicas, neumáticas en general y de fluidos de baja presión.
