Válvula solenoide de fluido de latón de 2/2 vías serie 2V | Acción directa y operado por piloto

Marca: SOLH de Richge Technology

1. Descripción general del producto y clasificación principal

     La serie SOLH 2V es profesionalElectroválvula de fluido de 2/2 vías Diseñado para el control universal de fluidos de aire, agua y aceite. Se divide en dos tipos estructurales principales:2V025 tipo de acción directa yTipo operado por piloto de diafragma 2V130/2V250. Al adoptar un cuerpo de válvula de latón de alta calidad con materiales de sellado de primera calidad, la serie presenta una opción de arranque sin presión, gran capacidad de flujo, respuesta rápida y amplia compatibilidad con medios. Sirve como válvula de control de fluidos de uso general para circuitos de agua automatizados, tuberías de aire, sistemas de vacío y equipos de lubricación.

2. Reglas completas de codificación de modelos

 1. Lógica de codificación completa: 2 V - Tamaño del orificio - Puerto de rosca - Tipo de cableado - Voltaje

 2. Ejemplos de pedidos estándar

     • 2V025-08-DC24V: Orificio de φ2,5 mm, rosca G1/4, conector hembra DIN estándar, CC 24 V

     • 2V130-15W-AC220V: Orificio de φ13 mm, rosca G1/2, salida de cable, CA 220 V

3. Dos tipos estructurales básicos y pautas de selección

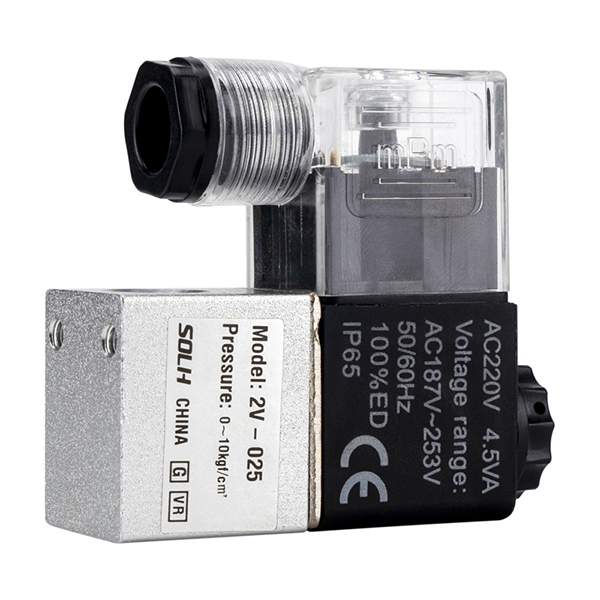

  3.1 2V025 Tipo de acción directa | Inicio de presión cero

    Ventaja principal: Totalmente operable a presión cero de 0MPa

     • Principio de funcionamiento: La bobina electromagnética tira directamente del núcleo de hierro para abrir el puerto de la válvula, logrando un control total de apertura y cierre bajo una diferencia de presión cero sin asistencia de presión media.

     • Orificio y flujo: Orificio de φ2,5 mm, valor CV = 0,23

     • Especificación del puerto: G1/8 (06), G1/4 (08)

     • Rango de presión: 0 ~ 1.0MPa, admite arranque sin presión

     • Material de sellado: Caucho fluorado VITON estándar, excelente resistencia al aceite, al agua y a la corrosión por ácidos débiles

     • Material del cuerpo: Cuerpo de válvula compacto de latón de alta precisión

     • Escenarios aplicables: Control de fluido de flujo pequeño, arranque y parada de presión cero/baja, interruptor de circuito de vacío, sistemas de pulverización y refrigeración de agua en miniatura

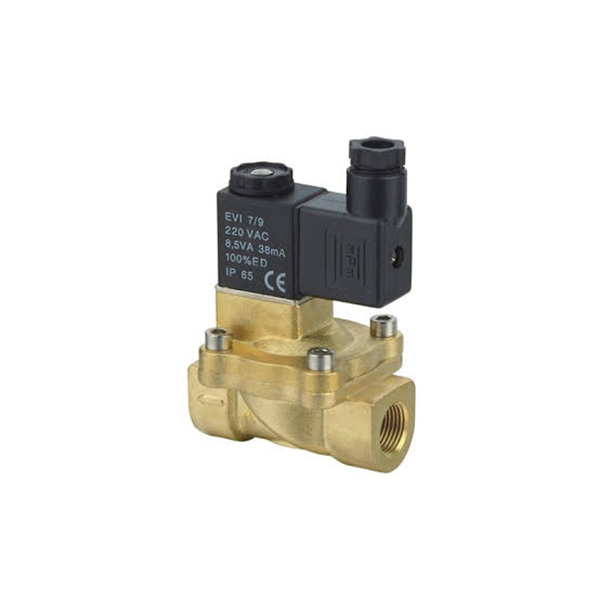

  3.2 Tipo operado por piloto de diafragma 2V130 / 2V250 | Inicio de presión diferencial

    Característica principal: flujo grande, bajo consumo de energía, requiere una diferencia de presión mínima

     • Principio de funcionamiento: El alivio de presión a través del orificio piloto permite que la presión media abra el diafragma para abrir la válvula.Diferencia mínima de presión de arranque: 0,05 MPa (0,5 bar), incapaz de abrirse bajo presión cero.

     • Especificación 2V130: orificio de φ13 mm, CV=6,2; Puertos: G3/8 (10), G1/2 (15)

     • Especificación 2V250: orificio de φ25 mm, CV=13; Conexiones: G3/4 (20), G1 pulgadas (25)

     • Rango de presión: 0,05 ~ 1,0MPa

     • Material de sellado: Caucho de nitrilo NBR, óptimo para agua pura y medios de aire comprimido

     • Cuerpo y bobina: Cuerpo de latón engrosado y duradero, combinado con una bobina de baja potencia y alta estabilidad

     • Escenarios aplicables: Circuitos de agua de gran caudal, toma de agua del compresor de aire, suministro de agua a la caldera, control de encendido y apagado de la tubería principal de gas/líquido

4. Parámetros técnicos generales unificados

5. Comparación de la serie 2V frente a 2P | Guía de selección antierrores

Fórmula de selección

     Demanda de encendido y apagado de presión cero → Elija 2V025 / 2P; Gran caudal con presión de agua → Elija 2V130 / 2V250; Espacio reducido y presupuesto de bajo costo → Elija válvula de plástico 2P

6. Escenarios de aplicación típicos

  6.1 Aplicación 2V025

     • Control de encendido y apagado de la fuente de aire del generador de vacío

     • Circuito de agua de refrigeración de equipos en miniatura.

     • Sistemas automatizados de pulverización y microsuministro de agua.

     • Equipos de conmutación de fluidos de precisión y flujo pequeño

  6.2 Aplicación 2V130 / 2V250

     • Enfriador y sistema de agua de refrigeración industrial.

     • Control de entrada de agua del compresor de aire.

     • Sistema de reposición automática de agua de caldera.

     • Interruptor de tubería principal de suministro de aire centralizado

     • Control de circulación de agua y gas industrial de gran caudal.

7. Accesorios de soporte a juego

     • Tratamiento de fuente de aire frontal: Filtro regulador de presión de aire Match serie AW para estabilizar la fuente de aire y filtrar las impurezas

     • Coincidencia de circuitos de vacío: Coopere con el generador de vacío de la serie ZU para un corte confiable de la fuente de aire

     • Conexión de tubería: Haga coincidir los accesorios rectos de rosca macho de conexión rápida KQ2 para una instalación de tuberías rápida y sin fugas

Resumen de una oración

     Las válvulas solenoides de latón de 2/2 vías de la serie SOLH 2V cubren tipos de operación directa de presión cero y de gran flujo operados por piloto, con compatibilidad universal con agua/aire/aceite, respuesta rápida y protección IP65, lo que proporciona soluciones de encendido y apagado de fluido estables y rentables para diversos sistemas de automatización industrial.
