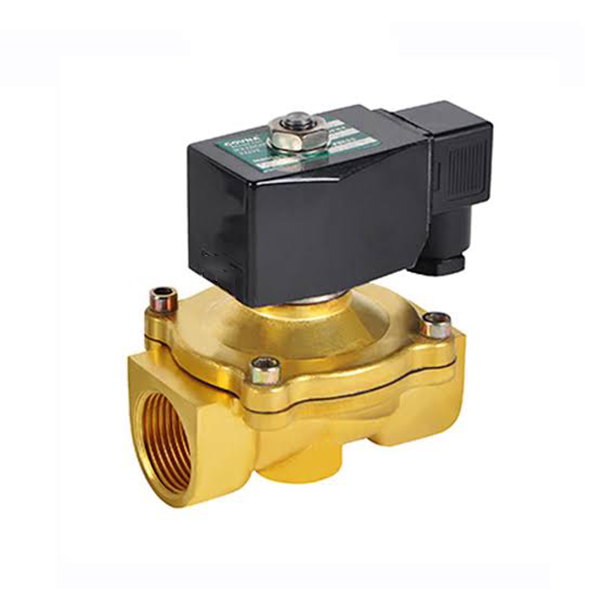

Válvula solenoide de fluido de 2/2 vías serie 2W (acción directa + operada por piloto)

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH 2W es una válvula solenoide de cierre de fluido normalmente cerrada industrial universal de 2/2 vías, dividida en dos líneas estructurales: 2W de acción directa (serie pequeña 030/050) y 2W operada por piloto (serie de gran diámetro 150~500). Realiza un control automático de encendido/apagado para agua limpia, aire comprimido, aceite lubricante, fluido de corte refrigerante y tuberías de líquidos débilmente corrosivos.

       * Cuerpo de válvula de latón con sellado anticorrosión multicapa; Opciones duales de tipo directo de arranque sin presión y tipo piloto de alto flujo para una selección de rango completo

       * Especificaciones de dimensiones y roscas estandarizadas, compatibles con roscas múltiples PT/G/NPT para exportación global

       * La bobina resistente a bajas temperaturas admite una energización continua estable a largo plazo

     Ampliamente combinado con equipos de tratamiento de agua, circuitos de enfriamiento de máquinas herramienta, líneas de limpieza por aspersión, tuberías de compresores de aire y sistemas de automatización de fluidos para toda la industria.

Clasificación completa de dos líneas de productos: NC de acción directa versus NC operado por piloto

  1. 2W de acción directa normalmente cerrado (Ejemplo de modelo: 2W-L030-08)

     --Principio de trabajopor ejemplo:La bobina electromagnética impulsa directamente el vástago de la armadura interna para abrir/cerrar el asiento de la válvula principal, lo que permite una apertura completa bajo una presión media cero de 0 MPa.

        * Apagado: el resorte comprime la junta de sellado para cortar completamente el fluido de la tubería.

        * Encendido: la fuerza electromagnética levanta el carrete para realizar la circulación de fluido bidireccional

           Sin cámara piloto auxiliar, estructura ultra simple con velocidad de respuesta rápida de milisegundos.

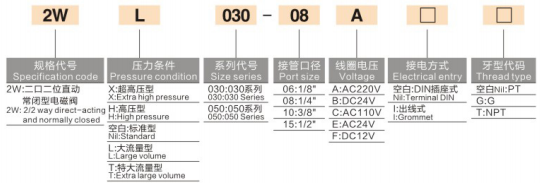

    -- Regla de codificación de modelo completa

     2W - Sufijo de presión/flujo - Serie de tamaño - Rosca de puerto - Voltaje de bobina - Tipo de cableado - Estándar de rosca

        * 2W: Electroválvula normalmente cerrada de 2/2 vías de acción directa

        *  Sufijo de presión y flujo: En blanco=Estándar / L=Flujo grande / T=Flujo extra grande / H=Presión alta / X=Presión extra alta

        *  Serie de tallas: 030 (miniatura), 050 (mediano pequeño)

        *  Código de puerto: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Código de voltaje: A=220 VCA, B=24 V CC, C=110 V CA, E=24 V CA, F=12 V CC

        *  Modo de cableado: En blanco=toma DIN (estándar para gabinete de control), I=cable impermeable (equipo húmedo para exteriores)

        *  Estándar de rosca: En blanco=rosca cónica británica PT, rosca paralela G=G, rosca americana T=NPT

   --  Ventajas principales

       *  Arranque con presión diferencial cero, sin límite mínimo de presión de funcionamiento, apertura estable bajo vacío, circuitos de agua de micropresión y microflujo

        *  Cuerpo ultracompacto, ángulo de montaje arbitrario para diseños de gabinetes de equipos reducidos

        *  Respuesta de encendido y apagado rápida en milisegundos, adecuada para ciclos intermitentes de arranque y parada de alta frecuencia

        *  Cuerpo de válvula pequeño con bajo costo de consumibles, primera opción económica para control de derivación de un solo punto

     --  Escenarios de aplicación

      Inyección de aceite de enfriamiento de un solo punto para pequeñas máquinas herramienta CNC, mini máquinas de limpieza por aspersión, microcontrol de aire/agua para equipos de automatización 3C, pequeños interruptores de rama de compresores de aire, control de encendido/apagado de microfluido de laboratorio.

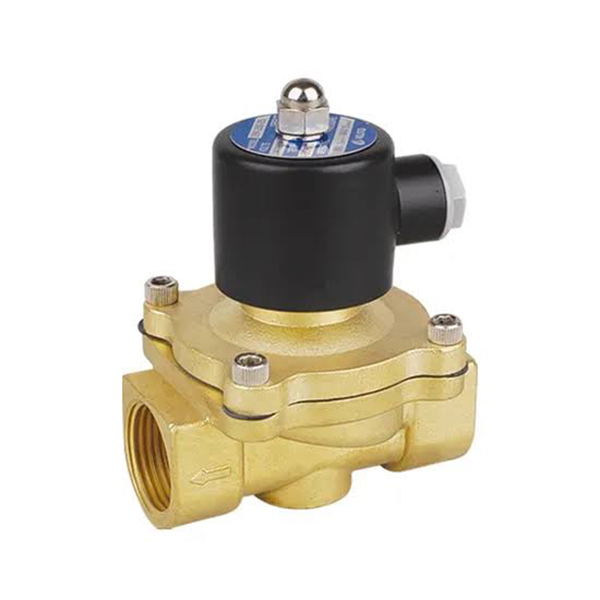

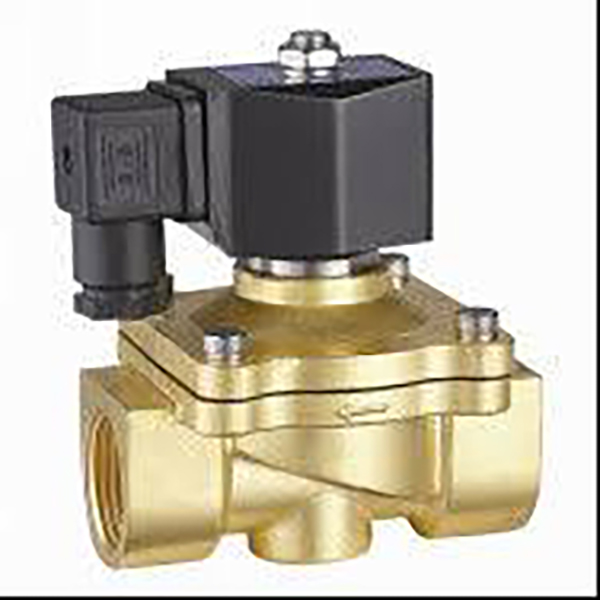

  2. Normalmente cerrado operado por piloto de 2 W (ejemplo de modelo: 2W250-25)

     -- Principio de funcionamiento:Orificio de purga piloto incorporado, que depende de la presión media de la tubería para levantar el carrete principal de gran diámetro; La bobina solo controla un pequeño orificio piloto con bajo consumo de energía y baja generación de calor. Presión diferencial de arranque mínima 0,05 MPa, la válvula no puede abrirse completamente sin presión media.

        * Apagado: orificio piloto sellado, la presión de la cavidad interna comprime el sello para cerrar la tubería

        * Encendido: purga de presión de la cámara piloto, gatos de presión media abren la válvula principal para un flujo de fluido de gran volumen, orificio máximo de hasta Φ50 (G2 pulgadas)

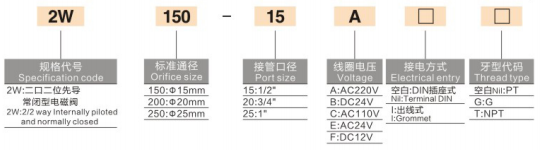

    --Regla de codificación de modelo completa

        2W - Tamaño del orificio - Rosca del puerto - Voltaje de la bobina - Tipo de cableado - Estándar de rosca

        *  2W: Electroválvula normalmente cerrada de 2/2 vías pilotada

        *  Tamaño de orificio estándar: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Código de puerto: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Códigos de voltaje, cableado y roscas totalmente intercambiables con piezas de repuesto de bobina compatibles de la serie de acción directa

  3. Ventajas principales

     -- Orificio recto extra grande para flujo medio alto, pérdida de presión de tubería ultrabaja, ideal para líneas principales de suministro centralizado de agua/aire

     -- La bobina de baja potencia impulsa el cuerpo de la válvula de gran diámetro, bajo aumento de temperatura en funcionamiento continuo de 24 horas, rendimiento anti-quemaduras

     -- Canal de flujo ancho que no es fácil de obstruir, admite la circulación de agua de refrigeración industrial con pequeñas impurezas suspendidas

     -- La válvula piloto única puede reemplazar múltiples válvulas directas pequeñas, simplificar el diseño de la tubería principal y reducir los costos de adquisición.

  4.Escenarios de aplicación

     Control del circuito de agua principal para equipos de limpieza por aspersión de líneas de montaje grandes, drenaje completo de la máquina del compresor de aire y cierre de la tubería de aire principal, tuberías colectoras de gran flujo del sistema de enfriamiento de circulación, equipos de tratamiento de agua, interruptor maestro de fluidos generales para envasado de alimentos y equipos químicos.

Funciones principales universales compartidas (directas + operadas por piloto)

  1.Función NC uniforme normalmente cerrada (valor predeterminado de fábrica)

     Apagado automático cuando se corta la energía, previene eficazmente el desbordamiento y las fugas de agua/aire durante el apagado del equipo para una mayor protección de seguridad del sistema.

  2. Materiales de sello doble opcional

     -- Caucho de nitrilo NBR estándar: Universal para agua limpia, aire comprimido y aceite lubricante en condiciones generales de trabajo.

     -- EPDM etileno propileno opcional: resistente al calor, resistente a ácidos débiles y álcalis, dedicado para agua caliente, fluidos limpios de calidad alimentaria y equipos de decapado

  3. Bobinas universales compatibles con múltiples especificaciones

     Cobertura total de voltaje CA y CC, bobina aislada de baja potencia que admite energización continua a largo plazo; Esquemas de cableado dual (enchufe DIN/cable resistente al agua) adaptables al cableado del gabinete interior y del equipo exterior.

  4.Estándares de hilos de exportación internacionales múltiples

     Tres opciones de hilo: cono británico PT, BSPP paralelo G, hilo americano NPT, que se adaptan a las demandas de exportación de equipos de automatización nacionales y líneas de producción en el extranjero.

  5. Montaje universal sin gravedad

     El cuerpo de la válvula se puede instalar verticalmente, horizontalmente o invertido sin afectar el rendimiento de apertura/cierre, perfecto para diseños de gabinetes compactos.

  6. Personalización total del grado de presión

     La serie directa admite versiones personalizadas estándar/alta presión/extra alta presión/gran flujo; La serie piloto se adapta de forma nativa al rango de presión de fluido industrial convencional de 0,05 a 1,0 MPa.

Tabla unificada de especificaciones técnicas generales

Tabla comparativa de selección completa operada por piloto o directa

Escenarios de aplicación típicos segmentados

  1. Campos aplicables NC de acción directa de 2 W

     -- Inyección de aceite de refrigeración de un solo punto y micropulverización para máquinas herramienta CNC pequeñas, control de microfluido de estación simpor ejemplo

     -- Suministro de agua auxiliar por vacío y encendido/apagado de rama neumática pequeña para equipos de automatización 3C

     -- Pequeños equipos de limpieza ultrasónica, circuitos de control de microfluidos de laboratorio.

     -- Rama de mantenimiento de equipos, interruptor de agua/gas de un solo punto para instalaciones pequeñas

  2. Campos aplicables NC operados por piloto de 2 W

     -- Drenaje completo de la máquina del compresor de aire, válvula de corte de la tubería de aire principal del taller

     -- Control maestro del circuito de agua para equipos de limpieza por aspersión de líneas de montaje grandes

     -- Sistema de circulación de tratamiento de agua, tuberías colectoras de gran flujo de refrigeración industrial

     -- Interruptor maestro de fluido de gran diámetro para envasado de alimentos y equipos químicos completos

Reglas básicas de juicio de selección

     -- Presión de agua/aire de tubería inferior a 0,05 MPa, micromedio intermitente, circuito de vacío → Debe seleccionar el tipo de acción directa de 2 W

     -- Tamaño de tubería ≥G1/2, transmisión de alto flujo de tubería principal en toda la línea, tubería de presión estable a largo plazo → Seleccione el tipo operado por piloto de 2W

     -- Condiciones de trabajo con agua caliente, agua purificada y fluido ácido débil: especifique el sello EPDM de calidad alimentaria al realizar el pedido.

     -- Cableado centralizado dentro del gabinete de control de la máquina: Priorizar el tipo de cableado del conector DIN; Equipo húmedo y de pulverización para exteriores, elija el tipo de cable resistente al agua

     -- El circuito de agua de alta presión y las estaciones de alto flujo pueden seleccionar cuerpos de válvula personalizados con el sufijo H/L/T

Soluciones completas combinadas de circuitos neumáticos y de fluidos

  1. Circuito derivado de enfriamiento pequeño

     Unidad de servicio de aire AFC → válvula solenoide 3/2 serie 3V → tubo de plástico PU → válvula de acción directa de 2W (control de encendido/apagado del circuito de agua de refrigeración)

  2. Circuito completo del cabezal de agua principal de la máquina

     Tubería principal del tanque de agua/compresor de aire → válvula piloto de gran diámetro de 2 W → suministro de rama a cada tubería de pulverización de la estación

  3. Circuito de taller de fluidos a prueba de explosiones

     Unidad de tratamiento de fuente de aire a prueba de explosiones → Válvula piloto de 2 W con bobina a prueba de explosiones personalizada, combinada con tuberías de control automático a prueba de explosiones

Resumen de una oración

     La válvula solenoide de fluido normalmente cerrada de latón de 2/2 vías de la serie SOLH 2W proporciona una variante pequeña de acción directa de arranque sin presión y una variante grande de bajo consumo y alto flujo operada por piloto, con sello NBR/EPDM de calidad alimentaria opcional, compatibilidad con múltiples hilos y voltajes, ampliamente utilizada para el control automático de cierre de agua, aire y aceite en máquinas herramienta, líneas de lavado por aspersión, tratamiento de agua y equipos de automatización de fluidos para envasado de alimentos.
