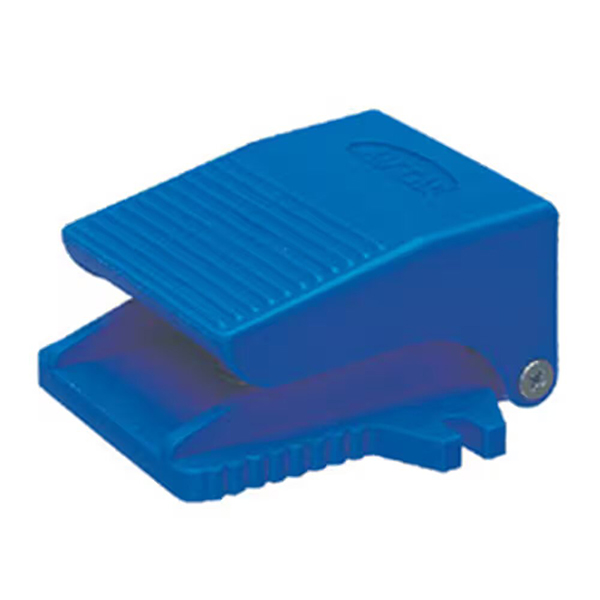

Válvula de pedal de 3/2 vías serie 3F / 3FM | Válvula de pie neumática de acción directa normalmente cerrada

Marca: SOLH de Richge Technology | Reemplazo totalmente compatible para válvula de pie AirTAC 3F / 3FM

1. Descripción general del producto

     Las series SOLH 3F y 3FM sonVálvulas neumáticas de pedal de 3/2 vías de acción directa normalmente cerradas, totalmente compatible e intercambiable con los modelos originales AirTAC 3F210 y 3FM210. El 3F210 adopta una carcasa de aluminio fundido a presión de alta resistencia, mientras que el 3FM210 presenta una miniestructura de plástico liviana. Ambas series adoptan un diseño de escape incorporado con lógica de puerto de aire P/A/R estándar. Al actuar como dispositivos de conmutación neumáticos manos libres, se utilizan ampliamente para el control de cilindros de simple efecto, ruptura de vacío, encendido y apagado manual de circuitos de aire, estampado y control de sujeción de accesorios.

  1.1 Lógica básica del puerto aéreo y principio de funcionamiento

     • Definición de puerto aéreo: P (entrada de aire), A (salida de trabajo), R (puerto de escape incorporado)

     • Estado normalmente cerrado (pedal liberado): Entrada P cerrada, el puerto A se comunica con el puerto de escape R para liberar la presión residual del cilindro al instante

     • Estado de trabajo (pedal presionado): El circuito P-A se abre para el suministro de aire, el puerto de escape R se cierra para mantener la presión.

     • Función de bloqueo (sufijo L): Equipado con estructura de lengüeta de bloqueo. Presione una vez para bloquear el pedal y obtener un suministro de aire continuo; presione nuevamente para desbloquear y restablecer el alivio de presión

     • Función estándar: Los modelos que no son L son del tipo de reinicio automático instantáneo, cortan automáticamente el aire y liberan la presión después de soltar el pie.

2. Definición y reglas de codificación del modelo

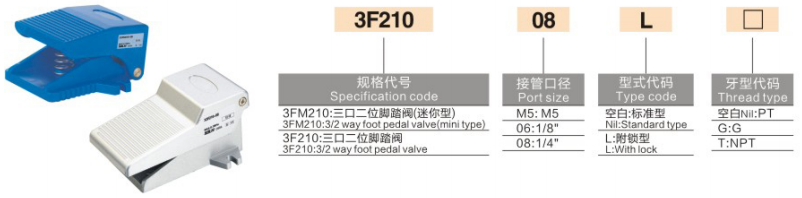

     Lógica de codificación: 3(F/FM)210 - [Tamaño de puerto] [Bloqueo L] - [Tipo de rosca]

  2.1 Definición de carcasa en serie

     • 3F210: Válvula de pie de 3/2 vías con carcasa de aleación de aluminio de alta resistencia estándar

     • 3FM210: Mini válvula de pie de plástico liviana, tamaño compacto para instalación en espacios reducidos

  2.2 Especificación del tamaño del puerto

     • M5: Rosca fina M5×0,8 (exclusivo para modelo mini 3FM, control de aire micropilotaje)

     • 06: Rosca estándar G1/8 (PT1/8)

     • 08: Especificación universal convencional G1/4 (PT1/4) para herramientas industriales

  2.3 Función y sufijo de hilo

     • Sufijo L: Con estructura autoblocante para mantener la presión durante mucho tiempo

     • Sin L: Tipo de reinicio automático instantáneo, alivio de presión automático después de soltar el pedal

     • Tipo de hilo: En blanco=rosca cónica PT; G=rosca paralela estándar británica; T=Rosca cónica americana NPT

     Ejemplo de modelo: 3F210-08L | Válvula de pie de aleación de aluminio de puerto G1/4 con función de autobloqueo; 3FM210-M5 | Mini válvula de pie de plástico con rosca M5

  2.4 Tabla comparativa de especificaciones de la serie completa

3. Parámetros técnicos básicos

4. Distinción de selección: Serie 3F de aluminio frente a Serie 3FM Mini de plástico

5. Distinción funcional: reinicio automático versus bloqueo automático

     • Tipo de reinicio automático instantáneo no L: El pedal rebota automáticamente después de soltar el pie, cortando el suministro de aire y liberando presión del puerto A. Es el tipo más común para escenarios de jogging y control intermitente.

     • Tipo autoblocante con sufijo L: Presione una vez para bloquear el pedal para suministro continuo de aire y mantenimiento de presión; presione nuevamente para desbloquear y liberar la presión residual. Especialmente diseñado para circuitos neumáticos que mantienen la presión durante mucho tiempo.

6. Reemplazo y aplicaciones típicas

  6.1 Reemplazo compatible

     La serie SOLH 3F/3FM reemplaza completamente la serie AirTAC 3F210/3FM210 original y los modelos nacionales equivalentes Xinchang/SOLIH, y puede actualizar y reemplazar directamente las válvulas de pedal FV320 antiguas con perfecta compatibilidad dimensional y funcional.

 6.2 Escenarios de aplicación típicos

     • Control de pie de cilindro de simple efecto: Fuente de aire → válvula de pie 3F → cilindro de simple efecto; el cilindro regresa automáticamente y libera presión cuando se suelta el pedal, logrando un funcionamiento intermitente seguro.

     • Alivio de presión de ventosa de vacío: Paso para suministrar aire para cortar el vacío; suelte el pedal para expulsar el aire y elimine la fuerza de sujeción de la ventosa para una liberación rápida de la pieza de trabajo.

     • Control de Procesamiento Industrial: Cambio de pie manual para máquinas de estampado pequeñas, rectificadoras y sistemas de sujeción de accesorios neumáticos, liberando las manos para un funcionamiento eficiente.

Resumen de una oración

     Las válvulas de pedal normalmente cerradas de 3/2 vías de la serie SOLH 3F/3FM incluyen modelos de aluminio de alta resistencia con reinicio automático y autobloqueo y modelos mini de plástico liviano. Con un rendimiento IP54 a prueba de polvo y salpicaduras, funcionamiento sin lubricante y compatibilidad total con AirTAC, son las válvulas de conmutación neumáticas manos libres estándar para control de cilindros, ruptura de vacío y operación de herramientas industriales.
