Válvulas solenoides a prueba de explosiones accionadas por piloto serie 50-VFE/50-VPE

Mamárca:SOLH de Richge Tecnología

 I. Descripción general del producto

     La serie SOLH 50 es una línea de productos de válvulas solenoides a prueba de explosiones operadas por piloto a prueba de llamas dividida en dos modelos principales:

     --50-VFE: Electroválvula antideflagrante de 5/2 vías

     --50-VPE: Electroválvula antideflagrante de 3/2 vías

     Toda la serie está certificada con la certificación a prueba de llamas Ex d Ⅱ BT4, la certificación obligatoria a prueba de explosiones Ex-CCC de China y la aprobación internacional a prueba de explosiones TIIS, con clasificación IPX6 a prueba de agua y polvo. Es adecuado para entornos de gases inflamables y explosivos de Zona 1 y Zona 2, incluidos recubrimientos, baterías de litio, productos químicos, tintas, embalajes de polvo y equipos de soporte de petróleo y gas.

     Todas las bobinas comparten un consumo de energía uniforme de 3,5 W, un diseño sin lubricación y admiten dos formas de instalación: montaje roscado individual e isla de válvulas múltiples de estaciones múltiples.

Distinción central entre dos modelos

     --50-VFE: Para accionamiento bidireccional de cilindros de doble efecto

     --50-VPE: Compatible con circuitos de cilindros de simple efecto y presión negativa de vacío

     La carcasa y las bobinas a prueba de explosiones son completamente intercambiables entre los dos modelos, mientras que los conductos de aire de las válvulas y las bases del colector no son completamente intercambiables.

2. Especificaciones estándar universales a prueba de explosiones (aplicables a ambos modelos)

2.1: Parámetros de seguridad contra explosiones

     --Marca de explosión: Ex d Ⅱ BT4 Gb (temperatura máxima de la superficie T4: 135 ℃); versiones opcionales de baja temperatura T5 / T6

     --Clase de protección: IPX6, resistente a salpicaduras de chorro de agua, estable en ambientes de taller húmedos y polvorientos

     --Certificaciones: Ex-CCC obligatoria de China, TIIS japonés, estándar internacional a prueba de explosiones IEC, cumplimiento ambiental RoHS

     --Zonas peligrosas: Explosión de gas Zona 1, Zona 2; Compatible con entornos de trabajo de etileno, propileno, disolventes de pintura y polvo combustible.

     --Opciones de cableado: Prensaestopas de metal a prueba de fuego tipo T, cajas de cableado de enchufe a prueba de fuego tipo L para evitar fugas de chispas eléctricas

     --Voltaje de la bobina: DC24V / DC12V, AC220V / AC110V; Potencia constante de la bobina de 3,5 W, baja generación de calor para seguridad contra explosiones.

2.2 Parámetros mecánicos generales

     --Medio de trabajo: Aire comprimido limpio y seco, gas inerte; operación de vacío solo disponible para 50 VPE

     --Lubricación: Sin lubricación, combinada con la unidad combinada de aire sin aceite AFC; Las unidades triples de niebla de aceite AC/BC están prohibidas para circuitos de vacío.

     --Anulación manual: Pasador manual tipo empuje, bloqueable/no bloqueable opcional para prueba de circuito en estado de apagado

     --Instalación: La válvula se puede montar en cualquier ángulo sin limitación de gravedad.

     --Frecuencia de conmutación máxima: ciclo de 1 Hz; Tiempo de respuesta ≤45 ms (probado bajo suministro de aire estándar de 0,5 MPa)

     --Temperatura de funcionamiento: versión T4: -10 ℃ ~ +50 ℃; Versión T6 de baja temperatura: -10 ℃ ~ +40 ℃ (no se permite formación de hielo interna)

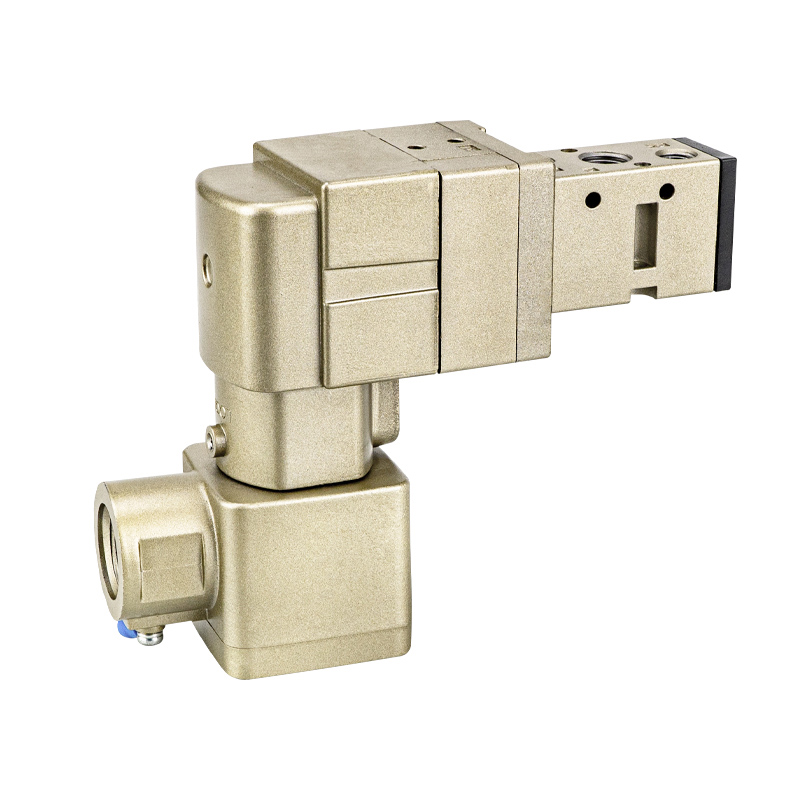

3.  Válvula solenoide a prueba de explosiones de 5 puertos serie 50-VFE (serie 50-VFE3000/5000)

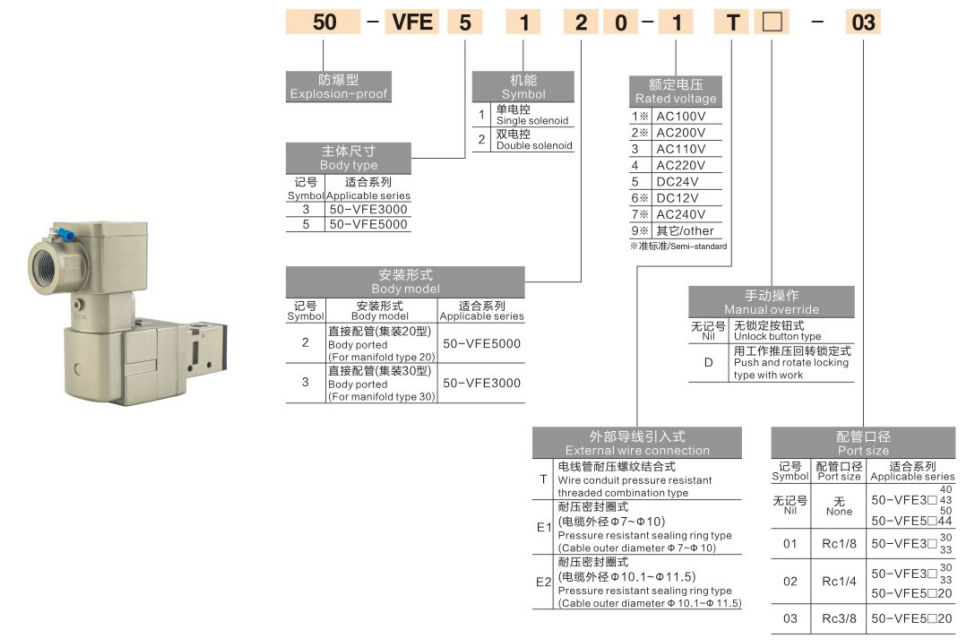

3.1 Definición del código de modelo (Ejemplo: 50-VFE51201T)

     --50: Código de serie antideflagrante

     --VFE: válvula piloto de carrete con sello elástico de 5/2 vías

     --5: 5000 especificación de alto flujo

     --1: Retorno por resorte monoestable

     --2: Montaje directo roscado

     --0: configuración estándar

     --1: Rosca de puerto G1/4

     --T: Prensaestopas metálicos ignífugos

Subespecificaciones del modelo

     --50-VFE3000:Flujo bajo compacto, área seccional efectiva 18 mm², Cv=1,0, puerto G1/8

     --50-VFE5000:Flujo estándar principal, área seccional efectiva 45 mm², Cv=2,5, puerto principal G1/4

3.2 Estructura y lógica del circuito de aire (5/2 vías)

    --Definición de puerto:Entrada de suministro P, salida A, salida B, R1/R2 dos puertos de escape independientes; válvula principal + válvula piloto escape centralizado, no se requiere tubería de escape piloto separada para simplificar el diseño del cableado

     --Estructura del carrete:Sello elástico del carrete piloto; Se requiere un diferencial de presión mínimo de 0,15 MPa para accionar el carrete; no se puede cambiar bajo presión negativa de vacío.

Modos funcionales

    --Cantarle solenoide (sufijo 1):Energizado → P→A, B→R2; reinicio del resorte de apagado → P→B, A→R1, reinicio del cilindro unidireccional

    --Doble solenoide (sufijo 2):Función de memoria de bloqueo, mantiene la posición de la válvula después de un corte de energía, ideal para estaciones de sujeción con presión prolongada

3.3 Accesorios de instalación compatibles

     --Montaje roscado:Conexión roscada directa G1/8, G1/4, compatible con racores rápidos KQ2 y tubos neumáticos de PU/PA

     --Isla de válvulas del colector:Base de colector dedicada de 5 puertos 50-VV5FE3 (para la serie 3000) / 50-VV5FE5 (para la serie 5000), admite hasta 10 estaciones de suministro de aire centralizado; Los canales de aire del colector solo se adaptan a válvulas VFE; está prohibido el montaje mixto con válvulas VPE de 3 vías.

3.4 Aplicaciones típicas (solo para circuitos de cilindros de doble acción)

     --Cilindros de sujeción de transferencia, tapón y estampado de doble efecto en líneas de producción a prueba de explosiones

     --Control de conmutación del actuador de válvula de bola neumática/válvula de mariposa NAMUR para tuberías químicas

     --Automatización centralizada de islas de válvulas para talleres de recubrimiento y polvo de baterías de litio.

     --Todos los sistemas neumáticos a prueba de explosiones que requieren movimiento de extensión y retracción del cilindro bidireccional

3.5 Nota de limitación

     Los circuitos de vacío están estrictamente prohibidos. Sin suficiente diferencial de presión bajo presión negativa, el carrete no puede moverse, lo que provoca la pérdida de la ventosa y un mal funcionamiento del cilindro. Solo compatible con suministro de aire positivo estándar de 0,2 ~ 0,9 MPa.

4. Válvula solenoide a prueba de explosiones de 3 puertos serie 50-VPE (serie 50-VPE500/700)

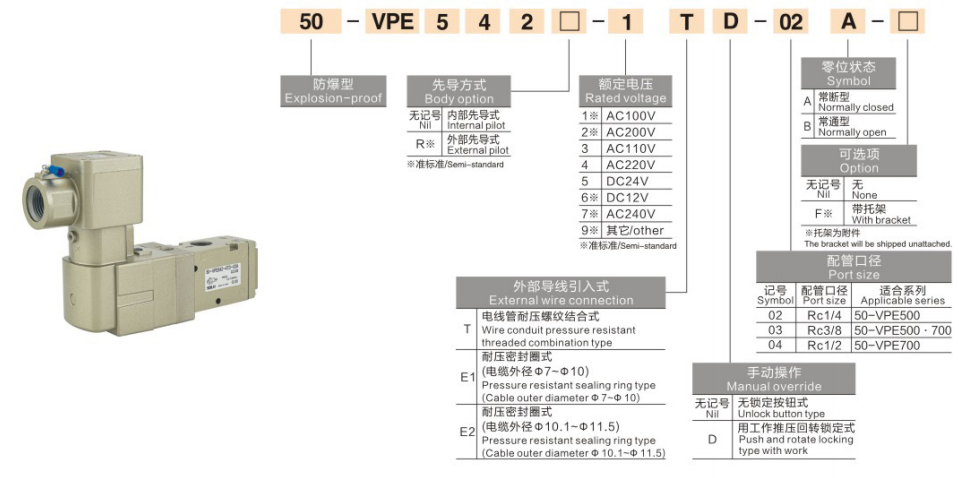

4.1 Definición del código de modelo (Ejemplo: 50-VPE54201T)

     --50: Código de serie antideflagrante

     --VPE: Válvula piloto de asiento con sello elástico de 3/2 vías

     --542: Especificación VP500, rosca normalmente cerrada NC

     --0: configuración estándar

     --1: Rosca de puerto G1/4

     --T: Prensaestopas metálicos ignífugos

Subespecificaciones del modelo

     --50-VPE500: Flujo estándar, área de sección efectiva 41,4 mm², Cv=2,3, para manejo de vacío convencional

     --50-VPE700: Flujo alto, área seccional efectiva de 72 mm², Cv=4,0, para transporte por vacío de láminas grandes y cajas de cartón con orificios múltiples

4.2 Estructura y lógica del circuito de aire (3/2 normalmente cerrado NC, NO convertible)

     --Definición de puerto: entrada de suministro P, salida A, escape único R; Puerto de escape del piloto independiente PE. En zonas a prueba de explosiones con mucho polvo, las tuberías externas pueden guiar los gases de escape a áreas seguras

     --Estructura del carrete: Tipo piloto de asiento rígido con sello duro, arranque con presión diferencial cero, operación estable bajo vacío total hasta -101,2 kPa, válvula antideflagrante dedicada para circuitos de vacío

Lógica de trabajo NC (NO función conmutable)

     --Energizado: P conectado a A para suministro de aire, R cerrado; El generador de vacío produce presión negativa, el cilindro de simple efecto se extiende.

     --Apagado: P cortado, A conectado automáticamente a R para alivio de presión; ventosa con rotura de vacío instantánea, el resorte del cilindro de simple efecto se retrae automáticamente. Las piezas de trabajo se liberan cuando el equipo a prueba de explosiones se apaga para mejorar la seguridad operativa.

4.3 Accesorios de instalación compatibles

     --Montaje roscado directo: puertos roscados M5, G1/8, G1/4, instalados directamente aguas arriba de los generadores de vacío

     --Isla de colector de vacío dedicada: base exclusiva de 3 puertos 50-VV3PE con canales de aire independientes, no se puede mezclar ensamblada con válvulas VFE de 5 puertos

4.4 Ventajas principales (solo válvula antideflagrante compatible para circuitos de vacío a prueba de explosiones)

     --Arranque de presión diferencial cero, compatible con condiciones de trabajo de presión negativa de vacío y presión positiva estándar

     --Alivio de presión automático en caso de pérdida de energía; Las piezas de trabajo se liberan cuando el equipo a prueba de explosiones se detiene para evitar lesiones por sujeción o riesgos de caídas.

     --Sello de válvula de fuga ultrabaja, sin atenuación de succión durante la adsorción al vacío de larga duración

4.5 Aplicaciones típicas

     --Manejo de vacío a prueba de explosiones: generador de vacío ZU/ZB + ventosa amortiguadora ZPT para batería de litio, recubrimiento y recolección de material a prueba de explosiones para alimentos

     --Cilindros de retorno por resorte de simple efecto para elevación, sujeción y expulsión de herramientas simples

     --Transferencia por adsorción por presión negativa de películas, cartones y láminas de vidrio en talleres de materiales inflamables y explosivos

     --Circuitos de alivio de presión de mantenimiento y corte del suministro de aire derivado para equipos a prueba de explosiones

5. Tabla comparativa: 50-VFE versus 50-VPE

6. Coincidencia de circuito neumático completo estándar a prueba de explosiones

     --Circuito1: Manipulación por vacío a prueba de explosiones (50-VPE54201T):  Combinación de aire libre de aceite y a prueba de explosiones AFC2000 → 50-VPE54201T → tubo PU6 → generador de vacío recto ZU + ventosa amortiguadora ZPT

    --Circuito 2: Transferencia de doble cilindro a prueba de explosiones (50-VFE51201T):  Unidad triple de aire a prueba de explosiones AC2000 → 50-VFE51201T Isla de válvulas de 5 puertos → tubería PU8 → cilindro a prueba de explosiones de doble efecto SC/SDA

    --Circuito 3: Plantilla de sujeción de simple efecto a prueba de explosiones:  Regulador de presión a prueba de explosiones AR → 50-VPE500 → Microtubo PU4 → Mini cilindro de simple efecto MAL

7. Selección y especificaciones de operación de seguridad a prueba de explosiones

    --Los circuitos de vacío deben adoptar únicamente 50 VPE:  La estructura del carrete del 50-VFE no puede cambiar sin un diferencial de presión; su uso para circuitos de vacío provoca fallos totales y riesgos de seguridad de caída de la pieza de trabajo. Las unidades triples AC/BC con generadores de neblina de aceite están estrictamente prohibidas para sistemas de vacío, ya que la contaminación por aceite bloqueará el obturador VPE y provocará fugas.

    --Los cilindros de doble efecto deben adoptar una válvula de 5 puertos 50-VFE:  El VPE de 3 puertos solo proporciona una salida de aire única y no puede realizar el movimiento bidireccional de extensión y retracción del cilindro; no puede reemplazar válvulas de 5 puertos.

     --Está prohibido el montaje mixto de bases de colectores:  La base VFE de 5 puertos y la base VPE de 3 puertos tienen aberturas de canales de aire independientes. La instalación cruzada provocará fugas de aire en todo el circuito y mal funcionamiento del equipo.

    --MamáReglas obligatorias de cableado a prueba de explosiones:  Se deben utilizar prensaestopas metálicos ignífugos tipo T originales de fábrica con cables herméticamente sellados; sin contactos metálicos expuestos dentro de las cajas de cableado. Está prohibido el reemplazo no autorizado con casquillos de plástico comunes. Si el puerto de escape de PE piloto necesita drenaje externo, la tubería debe conducir el gas de escape a zonas seguras designadas a prueba de explosiones para evitar la acumulación de gas inflamable.

    --Requisito de filtración frontal del suministro de aire:  El filtro de aire AF/AFC (precisión de 5 μm) debe instalarse aguas arriba de las válvulas a prueba de explosiones. El polvo y el vapor de agua que ingresan al cuerpo de la válvula provocarán que el carrete se atasque, lo que puede provocar riesgos de combustión y explosión en condiciones de trabajo a prueba de explosiones.

     --Normas de mantenimiento y revisión:  Cierre la válvula de globo manual HSV aguas arriba y elimine la presión residual de la tubería antes del desmontaje para mantenimiento. Está prohibido el desmontaje de carcasas a prueba de explosiones en estado activo o presurizado; Las superficies de contacto ignífugas dañadas anularán todas las certificaciones a prueba de explosiones.

8. Campos de aplicación industrial

     Líneas de ensamblaje y recubrimiento a prueba de explosiones de baterías de litio, automatización de pulverización de pintura, control automático de válvulas de tuberías químicas, talleres de polvo de impresión con tinta, líneas de producción de envases a prueba de explosiones para alimentos, actuadores neumáticos de soporte para petróleo y gas, equipos farmacéuticos limpios a prueba de explosiones, manipuladores a prueba de explosiones para clasificación de materiales en polvo.

Resumen de una oración

     Válvulas de solenoide piloto ignífugas SOLH serie 50 divididas en tipo de carrete de 50 VFE de 5 puertos para cilindros de doble acción y tipo de asiento de 50 VPE de 3 puertos para cilindros de vacío y de simple efecto, certificadas Ex d II BT4 / CCC / TIIS con clasificación IPX6, que sirven como soluciones de conmutación neumática segura certificadas para todas las líneas de producción industriales de explosivos inflamables de Zona 1 y Zona 2.
