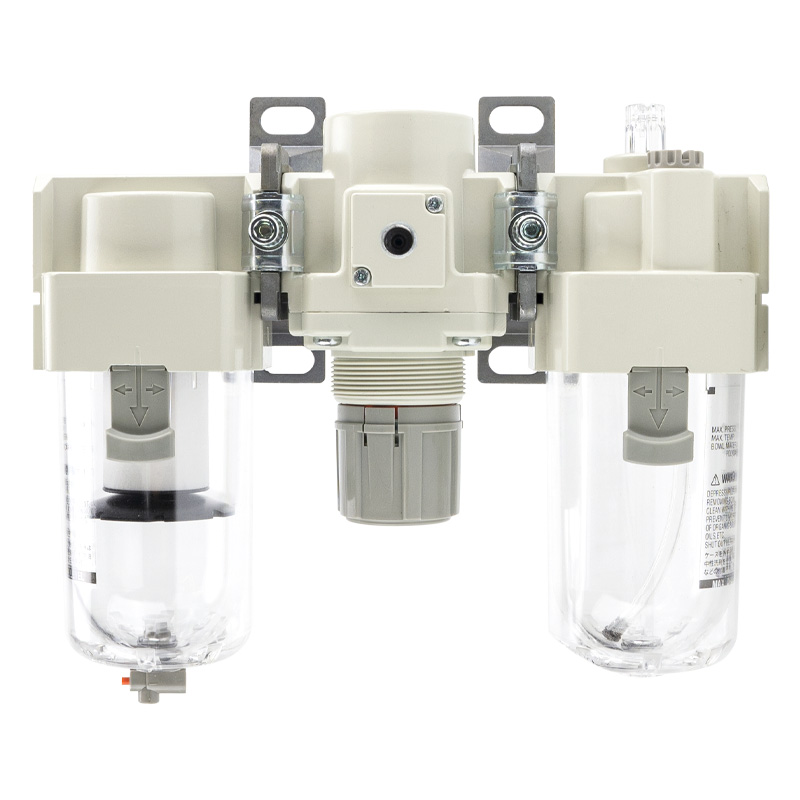

Combo de tres unidades FRL serie AC

Combo de tres unidades FRL serie AC | Conjunto triple de tratamiento de fuente de aire neumático AF+AR+AL

Marca: SOLIH de Richge Technology | Unidad de servicio neumático FRL industrial estándar

1. Descripción general y definición del producto

     La serie SOLIH ACCombo de tres unidades FRL Es un conjunto estándar de tratamiento de fuente de aire neumático de juego completo, que consta de unFiltro de aire AF + regulador de presión AR + lubricador de aire AL. Completa todo el proceso de tratamiento neumático del aire: filtración de impurezas y humedad, regulación de presión estable y lubricación precisa con microaceite en una unidad modular. Proporciona una protección integral para los componentes neumáticos posteriores, como cilindros, válvulas solenoides y motores neumáticos, lo que reduce eficazmente el desgaste de los componentes, evita fallos por atascos y prolonga la vida útil de todo el sistema neumático. Es el conjunto central más estándar y esencial para los circuitos neumáticos lubricados tradicionales.

2. Tabla de especificaciones y modelos de serie completa

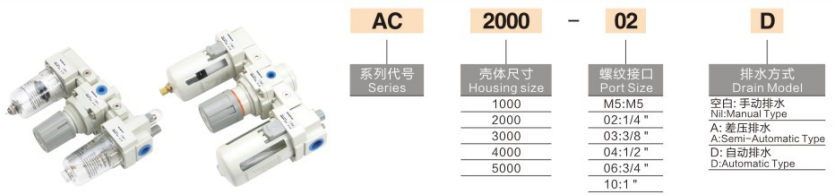

  Definición de código de sufijo

     • -D: Función de drenaje automático (no es necesario descargar agua manualmente)

     • -GRAMO: Equipado con manómetro de alta precisión

  Ejemplo de modelo: AC4000-04D → Tamaño de puerto de 1/2 pulgada, FRL estándar de tres unidades con función de drenaje automático

3. Parámetros técnicos básicos

4. Características estructurales y ventajas del producto

     • Estructura modular integrada: El diseño modular empalmado estándar permite una instalación, desmontaje y reemplazo rápidos. Cada unidad se puede mantener de forma independiente, lo que reduce en gran medida la dificultad de mantenimiento en el sitio y el costo de reemplazo.

     • Separación de agua ciclónica de alta eficiencia: El filtro adopta una estructura de remoción de agua centrífuga, que separa rápidamente el agua líquida y las partículas grandes en el aire, protegiendo el elemento filtrante de precisión y mejorando la eficiencia general de la purificación del aire.

     • Regulación de presión estable tipo desbordamiento: El regulador de presión adopta una estructura estabilizadora de voltaje de desbordamiento con respuesta rápida y salida de presión estable, evitando efectivamente la deriva de presión y la fluctuación causada por el cambio de flujo o la vibración del equipo.

     • Ajuste de autobloqueo de la perilla: El diseño de la perilla reguladora de presión autoblocante evita el cambio de parámetros de presión causado por un toque accidental o una vibración prolongada, lo que garantiza un funcionamiento estable a largo plazo del sistema neumático.

     • Diseño visual de niveles de agua y aceite: La copa de PC transparente con cubierta protectora de seguridad permite la observación en tiempo real del nivel de agua del filtro y del nivel de aceite lubricante, lo que facilita el drenaje y la reposición de aceite oportunos.

     • Consumibles reemplazables independientes: El elemento filtrante y el núcleo del lubricador se pueden reemplazar por separado sin reemplazar todo el conjunto de unidades, lo que reduce el costo operativo a largo plazo.

5. Flujo de trabajo del circuito de aire estándar

  Compresor de aire → AC FRL de tres unidades → Válvula solenoide → Cilindro neumático / Actuador neumático

     La unidad de tres realiza un tratamiento del aire paso a paso: filtrado de humedad e impurezas → estabilización de la presión de entrada → atomización del aceite lubricante, proporcionando una fuente de aire limpia, estable y lubricada para los componentes neumáticos del terminal.

6. Escenarios de aplicación típicos

     • Equipos de automatización industrial: Pretratamiento con fuente de aire para máquinas herramienta automáticas, manipuladores y líneas de producción automatizadas.

     • Líneas de fabricación para la industria ligera: Suministro de aire estable para equipos de embalaje, impresión, textiles y procesamiento electrónico.

     • Componentes neumáticos lubricados: Tratamiento especial de fuente de aire para cilindros telescópicos, pinzas neumáticas y motores neumáticos que requieren lubricación con aceite.

     • Sistema de fuente de aire centralizado de taller: Purificación secundaria y estabilización de presión para la tubería principal del compresor de aire para mejorar la estabilidad general del sistema neumático.

7. Guía de selección: dos unidades versus tres unidades

8. Instrucciones de mantenimiento diario

     • Drene el agua con regularidad para garantizar que el nivel del agua en la taza del filtro esté por debajo de la línea de advertencia.

     • Reemplace el elemento filtrante a tiempo cuando la diferencia de presión del aire aumente obviamente o después de 6 a 12 meses de uso convencional.

     • Instale verticalmente estrictamente de acuerdo con la flecha de flujo de aire en el cuerpo de la válvula para garantizar una eficiencia normal del tratamiento.

     • Verifique periódicamente el estado de atomización de la neblina de aceite para garantizar una lubricación uniforme de los componentes del terminal.

Resumen de una oración

     El combo de tres unidades FRL de la serie SOLIH AC integra funciones de filtración, estabilización de presión y microlubricación, con instalación modular, salida de presión estable y monitoreo visual de aceite y agua, siendo la solución de tratamiento de fuente de aire estándar y más utilizada para sistemas de automatización neumática lubricada convencional.
