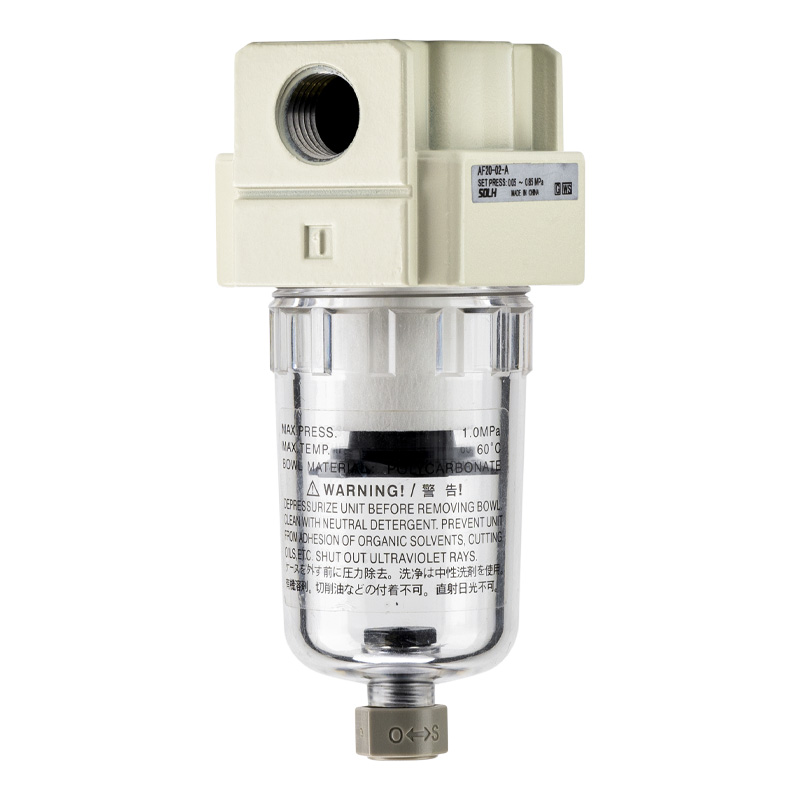

Filtro de aire neumático serie AF

Filtro de aire neumático serie AF | Prefiltro de aire comprimido SOLIH para sistema de tratamiento de fuente de aire

Marca: SOLIH de Richge Technology | Filtro de purificación de aire neumático industrial

1. Descripción general del producto

     El filtro de aire SOLIH Serie AF es elComponente central del prefiltro del sistema neumático de tratamiento de fuente de aire.. Adopta una estructura de filtración dual de separación de agua por remolino centrífugo y elemento filtrante de fibra, que elimina eficientemente agua líquida, neblina de aceite, polvo, óxido y partículas sólidas del aire comprimido. Protege eficazmente los componentes neumáticos posteriores, como válvulas solenoides, cilindros y herramientas neumáticas, contra la contaminación y el desgaste. El filtro AF admite ensamblaje modular y se puede combinar perfectamente con válvulas reguladoras de presión AR y lubricadores AL para formar combinaciones de tratamiento de fuente de aire AC de dos o tres unidades, sirviendo como la principal garantía de purificación para sistemas neumáticos industriales.

2. Especificación completa del modelo y tamaño del puerto

3. Parámetros técnicos básicos

4. Definición y reglas de codificación del modelo

  Definición del modelo estándar

     • AF2000-02: Filtro neumático serie AF, tamaño 2000, puerto de rosca Rc1/4, tipo de drenaje manual estándar

     • AF4000-04D: Filtro neumático serie AF, tamaño 4000, puerto de rosca Rc1/2, tipo drenaje automático

  Explicación de la regla del código

     • AF: Código de serie del filtro de fuente de aire

     • 2000/3000/4000/5000: Tamaño del cuerpo y grado de flujo

     • 02/04: Especificación del puerto de rosca

     • Sufijo D: Función de drenaje automático (sin sufijo para drenaje manual estándar)

5. Ventajas principales del producto

     • Filtración dual eficiente: La estructura de remolino centrífugo frontal separa rápidamente el agua líquida y las impurezas grandes, mientras que el elemento filtrante de fibra de alta densidad trasero de 5 μm intercepta partículas y polvo fino, logrando una purificación profunda del aire comprimido en varias etapas.

     • Opciones de drenaje dual: Equipado con drenaje manual estándar para equipos intermitentes convencionales; Opcional versión drenaje automático (-D) para equipos en funcionamiento continuo las 24 horas, evitando omisión de mantenimiento manual.

     • Diseño de combinación modular: La estructura modular estándar admite empalmes sin costuras con regulador de presión AR y nebulizador de aceite AL, ensamblando libremente grupos de tratamiento de fuente de aire de dos o tres unidades, conveniente para la instalación de equipos y la integración de tuberías.

     • Operación segura y visual: Equipado con una cubierta protectora para evitar daños a la copa y desechos voladores; La pantalla de diferencia de presión incorporada refleja intuitivamente el estado de obstrucción del elemento, recordando a los usuarios el reemplazo y el mantenimiento oportunos.

     • Amplia adaptabilidad y estabilidad: Funcionamiento estable en un amplio rango de presión de 0,15 ~ 0,9 MPa y una temperatura ambiente de -5 ~ 60 ℃, adecuado para diversas condiciones duras de talleres industriales.

6. Escenarios de aplicación típicos

     • Purificación de tubería principal de compresor de aire: Filtración y purificación centralizada de la fuente de aire para los circuitos principales de gas del taller de la fábrica para mejorar la calidad general del aire.

     • Equipos industriales de automatización: Apoyo a la purificación de maquinaria automatizada, máquinas herramienta, equipos de embalaje y equipos de producción electrónicos para estabilizar el funcionamiento neumático.

     • Escenarios industriales de alta precisión: Purificación previa de la fuente de aire para pulverización, soldadura, instrumentos de precisión y medidores para evitar interferencias de impurezas que afecten la precisión del procesamiento.

     • Protección de componentes neumáticos: Se utiliza como filtro frontal para cilindros, válvulas solenoides y herramientas neumáticas para reducir el desgaste de los componentes y prolongar la vida útil.

7. Pautas de mantenimiento diario

     • Drenaje regular: Drene el agua acumulada en la taza del filtro periódicamente para garantizar que el nivel del agua esté por debajo de la línea de advertencia y evitar que el agua líquida fluya aguas abajo.

     • Reemplazo oportuno de elementos: Reemplace el elemento del filtro de fibra cuando la diferencia de presión del aire aumente obviamente o después de 6 a 12 meses de uso regular para garantizar la eficiencia de la filtración.

     • Instalación estándar: Instale verticalmente estrictamente de acuerdo con la marca de la flecha de flujo de aire en el cuerpo de la válvula para garantizar un rendimiento normal de filtración y separación de agua.

Resumen de una oración

     El filtro de aire de la serie SOLIH AF adopta una estructura de filtración centrífuga dual y de fibra, con purificación de alta precisión de 5 μm, modos de drenaje dual y función de combinación modular, siendo el componente de purificación frontal más esencial para los sistemas neumáticos industriales de tratamiento de fuentes de aire para proteger los equipos neumáticos posteriores.
