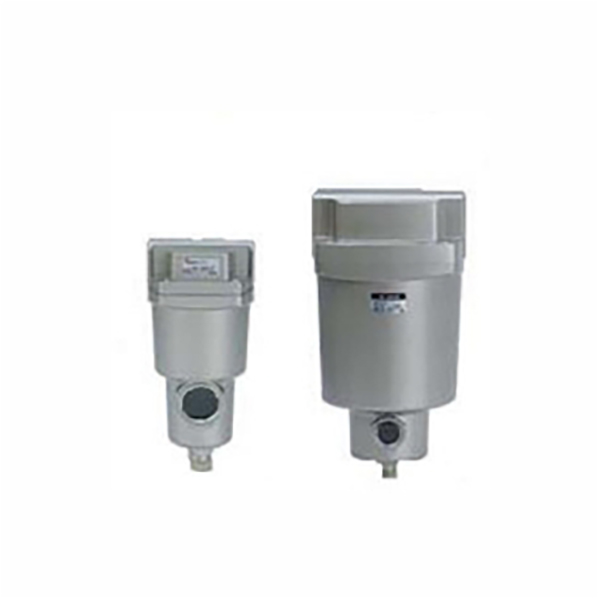

Filtro purificador de aire comprimido serie AFF/AM (línea principal)

Marca:SOLH de Richge Tecnología

Posicionamiento de la serie y funciones principales

     AFF y AM forman el conjunto central combinado de purificación de fuente de aire. El AFF actúa como filtro grueso primario para eliminar impurezas sólidas y gotas de agua condensada, mientras que el AM es un separador de neblina de aceite de precisión para la eliminación de microaerosoles de aceite, lo que mejora la limpieza del aire comprimido y protege completamente los actuadores neumáticos posteriores.

  1. Filtro grueso de línea principal serie AFF

     -- Precisión de filtración: 1 μm, tasa de captura de partículas del 99 % (actualizada desde el antiguo grado de 3 μm)

     -- Función principal: Elimina polvo grande, restos de óxido y agua condensada a granel, 99% de eficiencia de separación de agua como filtración primaria frontal

     -- Norma de limpieza: ISO8573-1:2010 [4:7:4]

  2. Separador de niebla de aceite serie AM (filtro fino)

     -- Precisión de filtración: 0,1 μm, tasa de captura de microniebla de aceite del 99 % (actualizada desde el antiguo grado de 0,3 μm)

     -- Función principal: Separación completa de la neblina de aceite, concentración de aceite residual de salida ≤1 mg/m³ (0,8 ppm), totalmente compatible con los requisitos del proceso de lubricación sin aceite.

     -- Norma de limpieza: ISO8573-1:2010 [2:7:3]

  3. Ventajas generales compartidas

     -- Caída de presión ultrabaja ≤5kPa, ahorro de energía, capacidad de flujo aumentada en un 20 % en comparación con los modelos convencionales

     -- Recipiente de almacenamiento de líquidos de acero inoxidable liviano, reducción máxima de peso de hasta un 52%

     -- Recordatorio visual de mantenimiento: indicador de obstrucción incorporado estándar con anillo rojo para juzgar el momento de reemplazo del filtro; Tapas de filtro codificadas por colores para una rápida identificación del modelo.

     -- Diseño de cascada modular, se puede conectar en serie con filtros ultrafinos AMD/AMH para satisfacer las demandas de aire ultralimpio multigrado

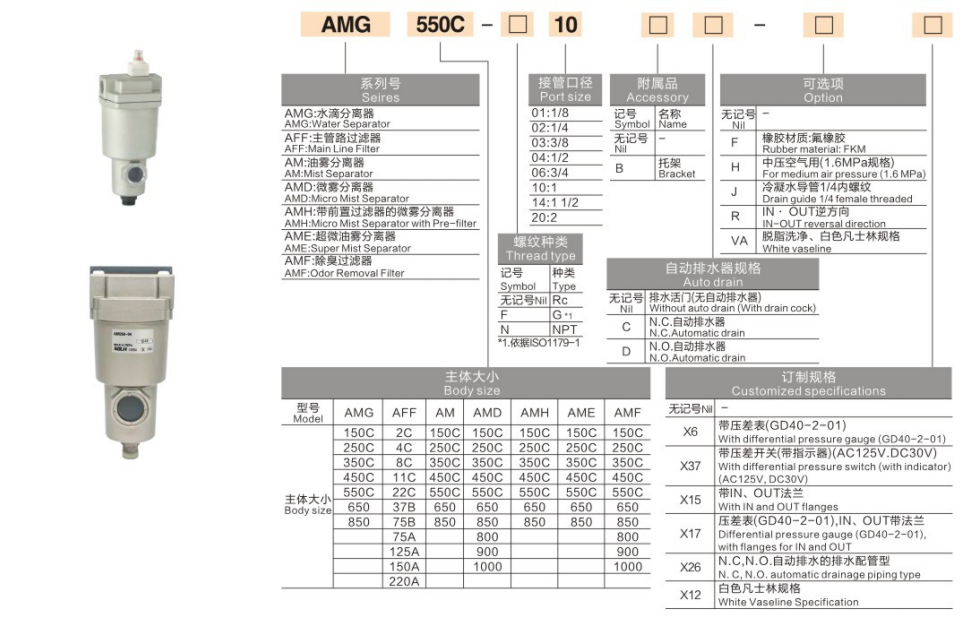

Regla completa de nomenclatura del modelo

 1. Modelos de ejemplo: AFF40-04; AM50-10D

  2. Ejemplos de pedidos estándar

     -- Filtro grueso AFF, puerto de 1/2", drenaje automático: AFF40-04D

     -- Separador de niebla de aceite AM, puerto de 1", drenaje automático: AM50-10D

     -- Alto flujo 7000 L/min, puerto de 1,5": AM70D-14

Especificaciones técnicas universales (Condición de prueba estándar: 0,7 MPa, 20 ℃)

  1. Parámetros comunes generales

     -- Medio aplicable: Aire comprimido (se requiere un prefiltro ≥40μm aguas arriba)

     -- Rango de presión de funcionamiento: 0,1~1,0 MPa; presión a prueba de explosiones 1,5 MPa

     -- Temperatura ambiente de funcionamiento: -5 ~ 60 ℃ (sin formación de hielo dentro del recipiente)

     -- Configuración de drenaje: drenaje manual como estándar; drenaje automático opcional mediante sufijo -D

  2.Tabla de parámetros de dimensiones y flujo de serie completa

Pautas de selección paso a paso

  1. Esquema de correspondencia de grados de filtración

     -- Circuitos neumáticos generales ordinarios: AFF (filtro grueso de 1μm) → regulador de presión → lubricador

     -- Equipos de automatización de precisión sin aceite: AFF → AM (separador de neblina de aceite de 0,1 μm) → equipo terminal

     -- Proceso óptico/semiconductor de limpieza ultraalta: AFF → AM → AMD (filtro ultrafino de 0,01 μm)

  2. Cálculo del margen de flujo

     -- Seleccione el modelo con flujo nominal 1,2~1,5 veces mayor que el consumo máximo de aire total del sistema; El flujo sobrecargado reducirá drásticamente la eficiencia de filtración y aumentará la pérdida de presión.

  3. Selección del modo de drenaje

     -- Producción continua desatendida las 24 horas, alto rendimiento de condensado: elija la versión de drenaje automático -D

     -- Equipo intermitente de baja frecuencia: tipo de drenaje manual estándar suficiente

  4. Principio de correspondencia de puertos

     -- Tamaño del puerto de filtro consistente con el diámetro de la tubería principal; Evite reducir/aumentar el diámetro para evitar una caída de presión adicional.

Escenarios típicos de aplicaciones industriales

     -- Automatización industrial general: máquinas herramienta CNC, cilindros de aire, extracción de agua y aceite en la parte delantera de válvulas solenoides.

     -- Fabricación de alimentos y productos farmacéuticos: fuente de aire limpio sin aceite para evitar la contaminación del producto

     -- Talleres de recubrimiento y electrónica de 3C: elimine la neblina de aceite para evitar defectos en el recubrimiento de la superficie y la contaminación de los componentes de precisión.

     -- Sistema de postratamiento del compresor de aire: en cascada con secadores de aire refrigerados/adsorción para mejorar la pureza general del aire.

Comparación de rendimiento: AFF VS AM

Resumen de una oración

     El filtro grueso de línea principal SOLH AFF de 1 μm y el separador de neblina de aceite AM de 0,1 μm forman unidades modulares de purificación de aire en cascada con un rango de flujo completo de 300 ~ 14500 L/min, indicador visual de obstrucción y drenaje automático opcional, que cumplen con la norma ISO8573-1 para tratamiento de fuentes de aire sin aceite en general, neumáticos, alimentarios, médicos, electrónicos y de pulverización.
