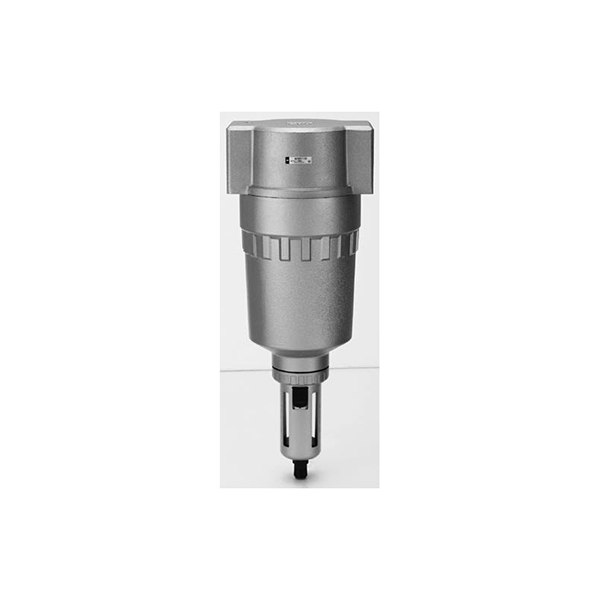

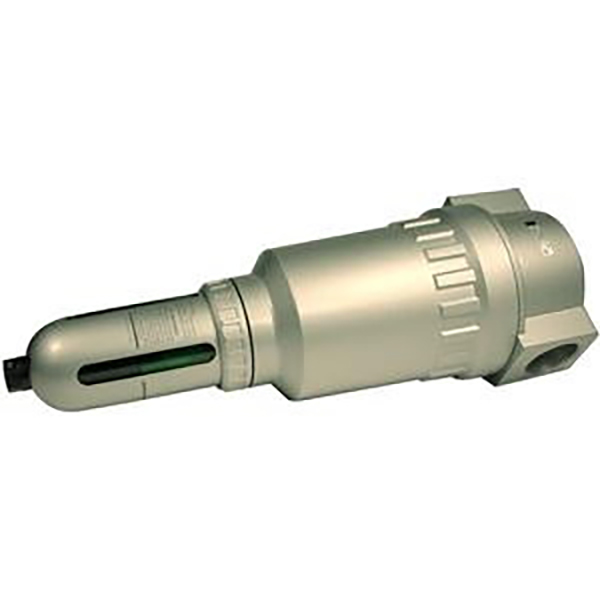

Filtro de aire de alto flujo y gran capacidad serie AF800 / AF900

Marca:SOLH de Richge Tecnología

Descripción general del producto

     SOLH AF800 y AF900 son filtros de aire industriales para tuberías principales de gran calibre y alta capacidad, totalmente intercambiables en dimensiones y rendimiento con los AF800/AF900 originales de SMC. Diseñado para la fuente de aire principal del compresor de aire, suministro de aire centralizado de toda la línea de producción y sistemas neumáticos de alto flujo en isla de válvulas múltiples. A diferencia de las pequeñas unidades de servicio de aire divididas AF200/300/400, cuentan con un canal de flujo de gran tamaño, un flujo de tratamiento ultraalto y un recipiente de recolección de agua de gran capacidad.

     Separa centrífugamente el agua condensada, el óxido y las impurezas del polvo dentro del aire comprimido, protegiendo completamente las válvulas solenoides, cilindros, eyectores de vacío y grandes actuadores neumáticos aguas abajo, reduciendo en gran medida la tasa de fallas de toda la línea neumática.

Dos especificaciones completas:

   1.  AF800: Flujo medio grande, puerto G1¼ / G1½ (1,25 / 1,5 pulgadas)

   2. AF900: Filtro de tubería principal extra grande, puerto G2 (2 pulgadas)

     Accesorios opcionales: drenaje manual/drenaje automático por flotador, elemento filtrante multigrado, recipiente de PC transparente/recipiente metálico a prueba de explosiones. Ampliamente combinado con grupos de máquinas herramienta, líneas de producción de baterías de litio, talleres de pintura y equipos químicos completos con demanda de fuente de aire de alta potencia.

Regla de codificación de modelo completa

   Formato de código de pedido completo: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Código de serie para filtro de aire de alto flujo y gran capacidad

    2. F12 / F16 / F20: Tamaño de rosca del puerto

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Sufijo medio: tipo de drenaje

     -- En blanco: drenaje manual estándar

     -- AD47: Drenaje automático de flotador normalmente cerrado NC (para recipiente de PC, no hay fugas de aire después de apagar el equipo)

     -- AD48-6: SIN drenaje automático de flotador normalmente abierto (para recipiente metálico de nailon, drenaje automático continuo)

   4. Sufijo final: opción de material del recipiente de agua

     -- En blanco: cuenco de PC transparente estándar + cubierta protectora anticolisión de metal.

     -- M: Recipiente de metal inoxidable con ventana de observación del nivel de líquido (para entornos exteriores polvorientos, aceitosos y hostiles)

     -- MG: recipiente metálico con indicador de nivel de líquido incorporado para observación remota del volumen de agua

   5. Precisión del elemento filtrante personalizable:

     -- Estándar 5μm; Filtro grueso opcional de 2 μm de alta precisión, 10/20/40/70/100 μm

Tabla de especificaciones técnicas del núcleo universal

Estructura interna y principio de funcionamiento de la filtración

  1. Etapa 1: Estructura de guía de separación de agua centrífuga

     -- El flujo de aire gira a alta velocidad en dirección tangente; La fuerza centrífuga arroja agua líquida condensada, gotas de aceite y grandes partículas de óxido a la pared interior del recipiente, que se depositan en el fondo por gravedad. Más del 95 % de los contaminantes líquidos están preseparados para reducir la carga del elemento filtrante y extender el ciclo de reemplazo.

  2. Etapa 2: Elemento filtrante de fibra multicapa

     -- El aire comprimido después de la deshidratación centrífuga pasa a través de un cartucho de filtro de fibra multicapa para interceptar diminutos polvos sólidos y finas partículas de aerosol de aceite. La versión de alta precisión de 2 μm proporciona una fuente de aire ultralimpio para válvulas proporcionales de precisión y circuitos de vacío.

  3. Partición deflectora de salpicaduras de agua integrada encima del recipiente

     --  Aísla el agua sedimentada en el fondo para evitar el arrastre secundario de agua líquida por el flujo de aire hacia la tubería de aire limpio.

  4. Tazón de agua desmontable + conjunto de drenaje

     Válvula de drenaje integrada en la parte inferior con dos soluciones de drenaje:

     -- Drenaje manual: presione el botón inferior para descargar el agua acumulada manualmente

     -- Drenaje automático por flotador: el flotador se eleva cuando el agua alcanza el umbral para abrir el drenaje automáticamente, operación desatendida para líneas de producción continua

   5. Cuerpo principal de aleación de aluminio anodizado duro

     -- Gran canal de flujo directo con resistencia al flujo de aire ultrabaja, suministro de aire estable sin caída de presión evidente en condiciones de plena carga.

     -- carga de gran caudal; Tratamiento superficial antiaceite y anticorrosión.

Guía de selección de materiales y accesorios opcionales

   1. Tres opciones de cuencos de agua

   1.1 Recipiente de PC transparente estándar (predeterminado de fábrica)

     -- Ventaja: observación visual del nivel del agua en tiempo real, equipado con una carcasa metálica anticolisión para evitar roturas por restos de hierro del taller. Adecuado para líneas de producción automatizadas ordinarias de interior seco.

   1.2 Vaso protector metálico de nailon (sufijo M)

     -- Ventaja: Alta resistencia al impacto, fluido de corte y resistencia a la intemperie UV, sin riesgo de agrietamiento por fragilidad. Ideal para pintura aceitosa polvorienta y condiciones de trabajo duras en máquinas herramienta de alta temperatura.

   1.3 Vaso metálico con indicador de nivel de líquido (sufijo MG)

     -- Ventana de observación externa sobre cuerpo metálico, volumen de agua legible para ambientes cerrados a prueba de explosiones, protegidos contra la luz, preferido para talleres químicos y a prueba de explosiones.

   2. Tabla comparativa de dos modelos de drenaje automático

  3. Guía de selección de precisión del elemento filtrante

     -- Filtro estándar de 5μm: Universal para la mayoría de máquinas herramienta, cilindros y válvulas solenoides, el mejor rendimiento en términos de costos.

     -- Filtro de alta precisión de 2 μm: eyectores de vacío, reguladores proporcionales de precisión, circuitos de aire limpio para líneas de producción de productos electrónicos 3C

     -- Filtro grueso de 10~100 μm: prefiltro primario en la salida del compresor de aire para proteger los componentes posteriores de la fuente de aire de precisión

Ventajas competitivas del producto principal

   1. Resistencia al flujo ultrabajo de gran diámetro

     -- Cuerpo de válvula recta de 1,25/1,5/2 pulgadas con una sección transversal de flujo mucho mayor que la pequeña serie AF. Atenuación de presión mínima durante la acción sincrónica de islas de múltiples cilindros y múltiples válvulas, empuje de salida estable para todos los equipos.

   2. Cámara de almacenamiento de agua de gran capacidad

     -- El recipiente de gran volumen de 45 cm³ reduce la frecuencia de drenaje frecuente, perfecto para la filtración centralizada en la tubería principal del compresor de aire.

  3. Cobertura total para condiciones laborales duras

     -- Selección gratuita de recipiente transparente de PC/metal a prueba de explosiones, aplicable a ambientes interiores, exteriores, con pintura polvorienta y a prueba de explosiones químicas.

  4. Solución completa de fuente de aire para toda la línea

     -- Se puede combinar con el regulador de presión de flujo grande AR800/AR900 y el lubricador de niebla de aceite AL800/AL900 para formar un conjunto de servicio de aire de gran capacidad AFC de dos unidades/AC de tres unidades, unidad principal completa de procesamiento de fuente de aire.

  5. Totalmente intercambiable con marcas importadas.

     -- Dimensión de montaje, especificación de rosca y tamaño del elemento filtrante consistentes con las principales marcas internacionales. Reemplazo directo para renovación de tuberías principales de compresores de aire sin modificar tuberías ni soportes.

  6. Bajo mantenimiento y larga vida útil

     -- La preseparación centrífuga reduce la velocidad de contaminación del elemento filtrante; El cartucho de filtro se puede desmontar, limpiar y reutilizar para reducir el costo de reemplazo de consumibles.

Soluciones estándar completas de combinación de fuentes de aire

  1. Solución 1: Conjunto de 3 unidades de fuente de aire principal de línea de producción de servicio pesado

     -- Salida del compresor de aire → Filtro AF900-F20 + Regulador AR900 + Lubricador AL900 (unidad de tres piezas AC900) → Ramal de tubería principal de nailon PA → Islas de válvulas de 4 V, cilindros de mesa giratoria MSQ, consolas de operación de pie 4F en cada estación

  2. Solución 2: Conjunto de dos unidades sin aceite para talleres de pintura y baterías de litio a prueba de explosiones

     -- Tubería principal del compresor de aire → Filtro de tazón metálico AF800-F16 + regulador AR800 (AFC800 de dos unidades, retire el lubricador) → Válvulas solenoides a prueba de explosiones 50-VFE/50-VPE + estaciones de agarre del eyector de vacío ZU

  3. Solución 3: Suministro de aire centralizado para grupos pequeños de máquinas herramienta

     -- Filtro de alto flujo AF800-F12 (G1¼) → Tubería principal multidireccional de PU/PA que alimenta múltiples máquinas herramienta con válvulas de pie 3F, cilindros estándar SC y pistolas de aire comprimido C110

Escenarios típicos de aplicaciones industriales

     -- Grandes grupos de máquinas herramienta CNC, equipos pesados ​​de estampado y remachado, fuente principal de aire

     -- Recubrimiento de batería de litio, líneas de producción automatizadas a prueba de explosiones para ensamblaje de celdas

     -- Talleres completos de pintura de vehículos, tinta y polvo a prueba de explosiones.

     -- Grandes líneas de embalaje, clasificación logística, suministro de aire centralizado de múltiples estaciones.

     -- Control automático de válvulas de tuberías químicas, petróleo y gas que soportan equipos neumáticos completos

     -- Prefiltro primario en la entrada del host de la sala de compresores de aire para proteger los componentes de la fuente de aire de precisión aguas abajo

Notas sobre especificaciones de selección y operación

  1. Regla de selección de flujo

     -- Si el consumo total de aire de los cilindros y las islas de válvulas en una sola tubería excede los 6000 L/min, se debe seleccionar AF800; Más de 12000 L/min elija AF900. Los AF200/300 pequeños no pueden soportar un flujo elevado, lo que provoca una fuerte caída de presión y un empuje insuficiente del cilindro.

  2. Línea roja de selección de tazones

     -- Se prohíbe el uso de un recipiente transparente de PC estándar para pintura, ambientes aceitosos con fluidos de corte, áreas al aire libre y áreas a prueba de explosiones. Debe cambiar a la versión metálica M/MG para evitar riesgos de seguridad causados ​​por grietas y fugas de agua después del impacto.

  3. Norma obligatoria para circuitos de vacío

     -- Las líneas de producción de agarre por vacío solo adoptan un ensamblaje de dos unidades AFC (sin lubricador). El lubricador de niebla de aceite AL no se puede conectar en serie para evitar que el aceite lubricante bloquee las boquillas de los eyectores de vacío ZU/ZB.

  4. Estándar de dirección de instalación

     -- Flecha de flujo de aire de ENTRADA/SALIDA impresa en la parte superior del cuerpo de la válvula, instale siguiendo estrictamente la dirección de entrada de aire de la flecha; El recipiente de agua debe mirar verticalmente hacia abajo para asegurar un asentamiento y recolección normales del agua condensada.

  5. Requisitos del ciclo de mantenimiento

     -- Tazón de PC: Verifique diariamente el agua acumulada; modelo de drenaje automático inspeccionar el atasco del flotador semanalmente

     -- Elemento filtrante estándar de 5 μm: limpiar cada 30 días, reemplazar cada 15 días en condiciones de mucho polvo

     -- Elemento filtrante de alta precisión de 2 μm: Reemplace cada 15 días

     -- Antes del mantenimiento: cierre la válvula de cierre manual HSV principal delantera y descargue la presión residual de la tubería antes de retirar la taza y el cartucho del filtro.

Resumen de una oración

     El filtro de aire de tubería principal de gran capacidad SOLH AF800/AF900 adopta una estructura de preseparación centrífuga con flujo ultraalto de 12000~20000 L/min, drenaje de flotador automático opcional y recipiente de agua transparente/metálico a prueba de explosiones, combinando AR/AL800/900 para formar una unidad completa de servicio de aire de gran diámetro como equipo primario de separación de humedad e impurezas para líneas principales de compresores de aire, baterías de litio, pintura y sistemas de suministro de aire centralizado de máquinas herramienta pesadas.
