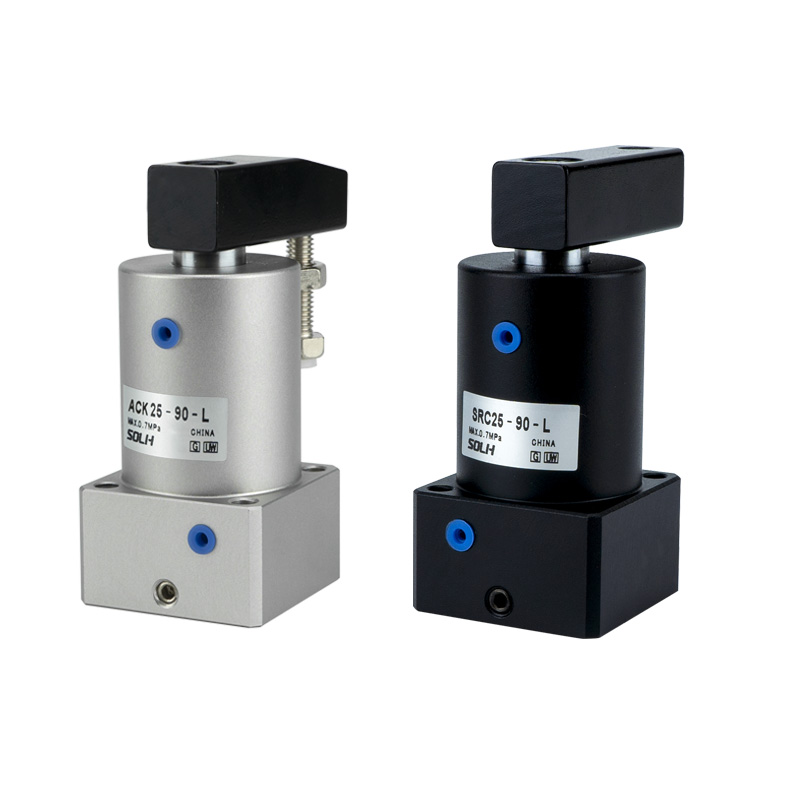

Cilindro angular serie ACK | Cilindro 2 en 1 con rotación de 90°/180° y abrazadera hacia abajo

Marca: SOLH de Richge Technology

Descripción general del producto y características estructurales principales

     La serie SOLH ACK es un cilindro angular 2 en 1 de alto rendimiento que integra una rotación de 90°/180° y un movimiento de sujeción lineal hacia abajo. Cubre tamaños de orificio de φ25 mm a φ63 mm y adopta una estructura profesional de tres ranuras guía para una alta precisión y una fuerte resistencia a la carga excéntrica. Las placas de presión opcionales de una o dos caras y las direcciones de rotación izquierda/derecha se adaptan completamente a diversos diseños de accesorios. Con alta rigidez, larga vida útil y capacidad de sujeción para cargas pesadas, el cilindro ACK se usa ampliamente para estaciones de sujeción de piezas de trabajo con espacio limitado en procesos automatizados de herramientas, posicionamiento de soldadura y fijación por estampado.

1. Acción compuesta de rotación y sujeción

• Secuencia de trabajo estándar: Retraer → 90°/180° rotación izquierda/derecha → extender para sujeción hacia abajo

• Restablecer secuencia: Retraer para soltar la abrazadera → invertir la rotación → extender y restablecer

• Posicionamiento de alta precisión: Ángulo de rotación estándar de 90° con alta precisión de ±1,5°; Tipo de rotación de 180° opcional, lo que garantiza un posicionamiento repetible y confiable de la pieza de trabajo.

2. Alta rigidez y vida útil prolongada

• Estructura de tres guías-ranuras: El diseño de guía optimizado en tres direcciones ofrece una excelente estabilidad de movimiento, alta precisión de guía y una fuerte capacidad antideflexión, resistiendo eficazmente la carga excéntrica durante la sujeción.

• Configuración de material de alta resistencia: El vástago del pistón adopta una aleación de acero especial con un proceso de tratamiento térmico para una excelente resistencia al desgaste y durabilidad. El cuerpo del cilindro se somete a un tratamiento de anodizado duro para mejorar la resistencia a la corrosión y la rigidez estructural.

• Sellos Premium Importados: Adopta materiales de sellado importados con excelente adaptabilidad a condiciones de trabajo complejas, lo que reduce eficazmente las fugas de aire y extiende en gran medida la vida útil general del cilindro.

3. Instalación flexible y configuración diversificada

• Tipos de placas de presión opcionales: Placa de presión de un solo lado ACK para piezas de trabajo estrechas; Placa de presión de doble cara ACKD para piezas de trabajo anchas, que cubre diversas demandas de sujeción de piezas de trabajo.

• Dirección de rotación ajustable: L (rotación izquierda en sentido antihorario) y R (rotación derecha en sentido horario) opcionales para adaptarse a diferentes diseños de estaciones en el sitio.

• Diseño de montaje universal: Equipado con 4 orificios pasantes inferiores para fijación directa, compatible con montaje con brida. Las ranuras de interruptor estándar reservadas permiten una instalación conveniente de interruptores magnéticos para la detección de posición.

Reglas completas de nomenclatura de modelos y ejemplos de pedidos

1. Ejemplos de modelos típicos: ACKL25-90, ACKDR40-90

2. Ejemplos de pedidos estándar

• Rotación a la izquierda de un solo lado 90°: ACKL25-90 (diámetro φ25, rotación a la izquierda, ángulo estándar de 90°)

• Rotación a la derecha de doble cara 90°: ACKDR32-90 (diámetro φ32, placa de doble cara, rotación a la derecha, ángulo de 90°)

• Tipo de gran diámetro y servicio pesado: ACKL63-90 (diámetro máximo φ63, rotación a la izquierda, ángulo de 90° para sujeción de cargas pesadas)

Parámetros técnicos generales (20 ℃, condición estándar de 0,5 MPa)

1. Especificaciones básicas

• Modo de operación: Movimiento compuesto de doble efecto (rotación + sujeción hacia abajo)

• Rango de presión de trabajo: 0,15~1,0MPa; Presión de prueba: 1,5 MPa

• Temperatura ambiente: -20 ℃ ~ 80 ℃

• Velocidad de funcionamiento del pistón: 50~200 mm/s

• Ángulo de rotación: 90° (estándar); 180° (opcional)

• Carrera de sujeción estándar: ø25=12 mm; ø32=16 mm; ø40=20 mm; ø50=25 mm; ø63=30mm

2. Fuerza de sujeción teórica (Unidad: N @0.5MPa)

3. Peso del producto (Unidad: kg @90° Tipo estándar)

Escenarios de aplicación típicos

• Accesorios para máquinas herramienta y soldadura: Ideal para sujeción de posicionamiento de piezas de trabajo, fijación de soldadura y antidesplazamiento de estaciones de estampado. La acción integrada de rotación y sujeción 2 en 1 simplifica la estructura mecánica y ahorra espacio de instalación.

• Procesamiento de componentes electrónicos y de precisión: Adecuado para sujeción de palés, fijación de plantillas y posicionamiento de piezas de microprecisión. Presenta una alta precisión de posicionamiento y baja generación de polvo, cumpliendo estrictos requisitos de precisión y limpieza.

• Mecanismo de transferencia automatizado: Ampliamente aplicado para limitación de mesas giratorias, posicionamiento de mecanismos de giro y estaciones de sujeción de carrera corta, brindando un rendimiento de movimiento compuesto estable, suave y repetible.

• Condiciones de trabajo de fijación de servicio pesado: Con una fuerte fuerza de sujeción y una excelente capacidad de carga antiexcéntrica, se adapta perfectamente a escenarios de sujeción de piezas pesadas, fijación de moldes y posicionamiento de precisión de cargas grandes.

Guía de selección rápida de 3 pasos

1. Selección del tamaño del orificio: Seleccione el tamaño del orificio según la carga de sujeción real. Asegúrese de que la fuerza de sujeción teórica ≥ carga real × factor de seguridad 1,5; priorice un diámetro interior de φ40 o mayor para condiciones de trabajo de servicio pesado.

2. Selección de trazo: La carrera de sujeción estándar varía de 12 mm a 30 mm. Reserve un margen de carrera de 3 a 5 mm según la altura de la pieza de trabajo para evitar interferencias mecánicas durante la operación.

3. Selección de configuración

￮ Tipo de placa de presión: Elija la placa de una cara ACK para piezas de trabajo estrechas; Seleccione la placa de doble cara ACKD para piezas de trabajo anchas.

￮ Dirección de rotación: Seleccione rotación izquierda L o rotación derecha R según el diseño real de la estación y las condiciones de interferencia mecánica.

Resumen de una oración

     El cilindro angular de la serie SOLH ACK adopta una estructura de tres ranuras guía de alta precisión, que admite una rotación de 90°/180° y una integración de sujeción hacia abajo. Con placas de presión opcionales de una o dos caras, rotación flexible izquierda/derecha y excelente rendimiento antideflexión para cargas pesadas, es una solución de sujeción de alta rigidez y larga duración para diversas estaciones de fijación automatizadas con espacio limitado.
