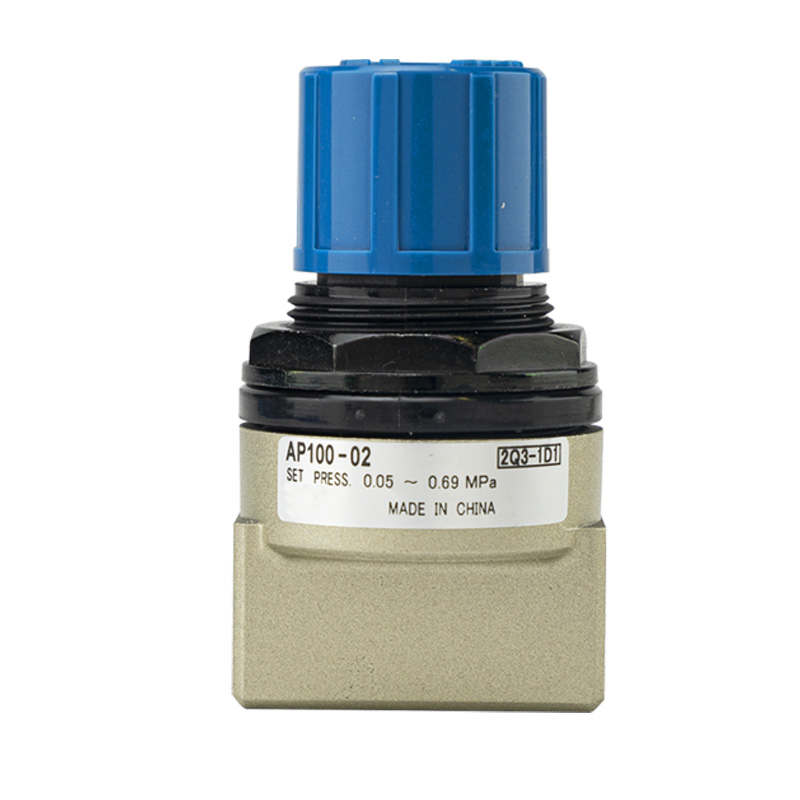

Válvula de alivio de presión compacta serie AP100

Marca:SOLH de Richge Technology (睿其格科技)

Posicionamiento del producto

     La serie AP100 es una válvula de alivio compacta con resorte de acción directa para circuitos neumáticos en miniatura. Expulsa automáticamente el exceso de aire para estabilizar la presión del sistema una vez que la presión excede el valor preestablecido. Con un tamaño pequeño y fácil ajuste de presión, sirve como protección contra sobrepresión y componente de control de presión de límite superior para equipos neumáticos compactos.

Estructura y principio de funcionamiento

     --Estructura: Diseño de alivio de retorno por resorte de acción directa sin control piloto

     --Lógica de funcionamiento Estado cerrado: presión del sistema inferior al valor establecido Estado abierto: la presión del sistema alcanza o excede el valor establecido, el aire sale al ambiente Estado de reinicio: la válvula se vuelve a cerrar cuando la presión cae por debajo del umbral preestablecido

     --Montaje mecánico simple compuesto por perilla de ajuste, resorte y carrete.

     --Recordatorio: No certificada como válvula de seguridad estándar JIS, solo para regulación de presión y control de sobrepresión del circuito.

Características clave principales

1. Unidad única liviana y ultracompacta

     Dimensión total 69 × 40 mm, peso neto de sólo 0,12 kg. El diseño independiente de un solo cuerpo admite la instalación directa y se adapta perfectamente a diseños de equipos estrechos e integrados.

2. Perilla de ajuste bloqueable sin herramientas

     La perilla superior azul realiza un ajuste de presión directo sin herramientas adicionales. La estructura de bloqueo evita cambios de presión involuntarios causados ​​por vibraciones o mal funcionamiento para un funcionamiento estable a largo plazo.

3. Rangos de presión ajustables duales y alto flujo de alivio

     Rango ajustable del modelo estándar: 0,05–0,69 MPa Versión X201 de baja presión: 0,02–0,2 MPa La presión de trabajo máxima permitida alcanza 1,0 MPa; El gran canal de flujo interno garantiza una rápida liberación de presión.

4. Opciones de rosca diversificadas y montaje flexible

     Tamaños de puerto disponibles: 1/8"(01), 1/4"(02) Estándares de rosca personalizables: rosca Rc, NPT, G Dos formas de instalación: montaje roscado directo o fijación con soporte La marca clara de ENTRADA/SALIDA garantiza una instalación de flujo de aire unidireccional.

5. Vida útil larga, estable y resistente a la corrosión

     Cuerpo de válvula de aleación de aluminio fundido con amplia tolerancia a temperaturas de -5 ℃ a +60 ℃. Diseñado para aire comprimido seco, el funcionamiento sin lubricación reduce el costo de mantenimiento.

Tabla de especificaciones técnicas

Definición del código del modelo

Ejemplo: AP100-02-B-N

     --AP100: Serie base de productos

     --01 / 02: Dimensión del puerto correspondiente

     --B: Equipado con soporte de montaje; en blanco = sin corchetes

     --N: rosca NPT; en blanco = rosca Rc estándar; F = hilo G

     --Sufijo X201: Versión de ajuste de baja presión

Escenarios de aplicación típicos

     Amortiguador de cilindro y absorción de impactos de posición final Protección contra sobrepresión para reguladores de presión aguas abajo Plantillas compactas y pequeños equipos de automatización para industrias 3C, electrónica y médica Bloqueo del límite de presión superior para circuitos de aire neumáticos generales Pruebas de laboratorio y tuberías experimentales que requieren un límite superior de presión constante.

Resumen de una oración

     La válvula de alivio compacta independiente AP100 integra ajuste de perilla bloqueable, rango ajustable de 0,05 a 0,69 MPa y estructura de montaje directo, que es la solución óptima para el control del límite de presión superior de sistemas neumáticos en miniatura.
