Regulador de presión ultracompacto serie ARM5 (ARM5S)

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

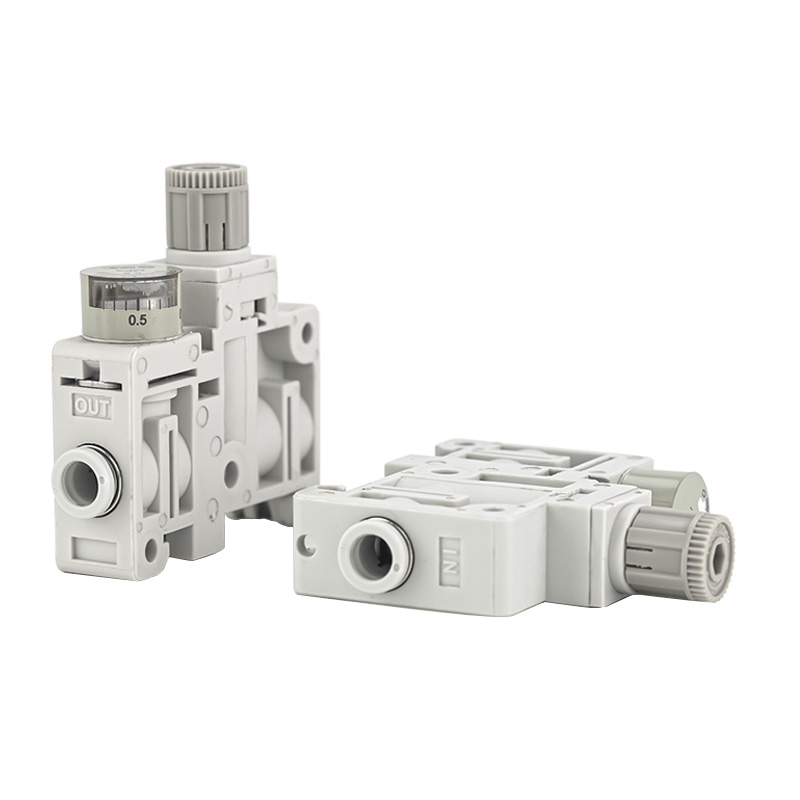

     El regulador único ARM5 modelo ARM5S es un regulador de presión de pistón de acción directa ultraestrecho de 14 mm con función de flujo inverso estándar incorporada. Presenta dimensiones diminutas, instalación independiente única opcional o conjunto apilado de colectores, conectores push-in integrados de un toque y ajuste de presión de alta precisión. Este mini regulador está personalizado para circuitos neumáticos en miniatura con estrictos requisitos de limitación de espacio.

Estructura y principio de funcionamiento

     · Construcción de pistón de acción directa; Versión con relieve de serie, versión sin relieve opcional

     · El diseño de flujo inverso estándar permite el reflujo desde el puerto de salida al puerto de entrada

     · Racores instantáneos integrados disponibles en tipos rectos y en codo para tubos de φ4, φ6, 5/32" y 1/4"

     · Dos soluciones de montaje: montaje directo en panel y montaje en carril DIN

     · Cuerpo ultraligero que pesa sólo 33 gramos

Características clave principales

     1. Carcasa estrecha ultracompacta de 14 mm. El ancho del cuerpo es de solo 14 mm, con un volumen reducido a 1/7 del de los reguladores estándar AR20 convencionales. Se adapta perfectamente al interior de maquinaria integrada, paneles de control y plantillas pequeñas y compactas.

     2. Presión ajustable de alta precisión El rango de presión ajustable cubre 0,05–0,7 MPa. El modelo de alivio estándar libera el exceso de presión automáticamente para una producción estable; El modelo opcional sin alivio ofrece un rendimiento superior de retención de presión.

     3. Función de flujo inverso estándar incorporada. El canal interno se abre automáticamente una vez que la presión de salida excede la presión de entrada. Se puede instalar directamente aguas abajo de las válvulas solenoides para simplificar el diseño general del circuito de aire.

     4. Conectores flexibles y múltiples formas de montaje Los accesorios rectos y acodados son intercambiables para los puertos de entrada y salida. El regulador admite fijación directa y apilamiento en riel DIN, con un manómetro de montaje lateral opcional con capacidad nominal de 0,8 MPa.

     5. Resistente a la corrosión y larga vida útil. La carcasa combinada de resina y aleación de aluminio resiste la corrosión. La temperatura ambiente aplicable oscila entre -5 ℃ y +60 ℃. El funcionamiento sin lubricación garantiza un rendimiento cíclico estable a largo plazo.

Tabla de especificaciones técnicas

Explicación del código del modelo

Ejemplo: ARM5SA-07-A

     · ARM5S: Único organismo regulador independiente

     · A: montaje en carril DIN; B: Montaje directo en panel

     · 07: Configuración de racor (ENTRADA recta + SALIDA recta para tubo φ6)

     · A: Equipado con manómetro lateral; en blanco = sin calibre

Escenarios de aplicación típicos

     Equipos de automatización en miniatura y plantillas de precisión para dispositivos electrónicos, dispositivos médicos y robots pequeños de 3C Diseños de equipos con espacio de instalación extremadamente limitado Control de precisión de microflujo: soplado de aire, succión de vacío, dosificación de fluido y accionamiento de posicionamiento Sistemas de apilamiento de colectores de circuitos múltiples, que admiten hasta 10 estaciones conectadas Instalación en serie detrás de válvulas de solenoide que utilizan la característica de flujo inverso

Resumen de una oración

     El mini regulador de presión ARM5S presenta una estructura de pistón ultraestrecha de 14 mm, diseño de flujo inverso estándar, accesorios de inserción integrados, montaje simple/colector y un cuerpo liviano de solo 33 g, que sirve como la solución preferida para el control de presión neumática de microprecisión. Meta título y meta descripción Meta título: Mini regulador de presión ultracompacto ARM5S de 14 mm | Meta descripción de Richge Technology: Regulador neumático en miniatura Richge ARM5S con flujo inverso estándar, montaje en colector en riel DIN, diseño liviano de 33 g para circuitos de automatización de precisión pequeños.
